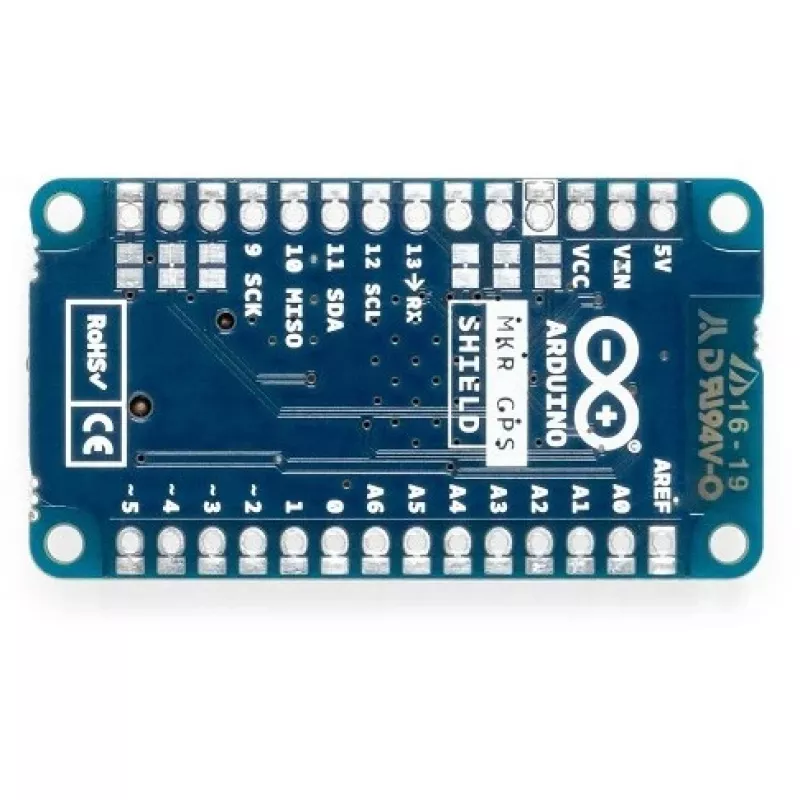

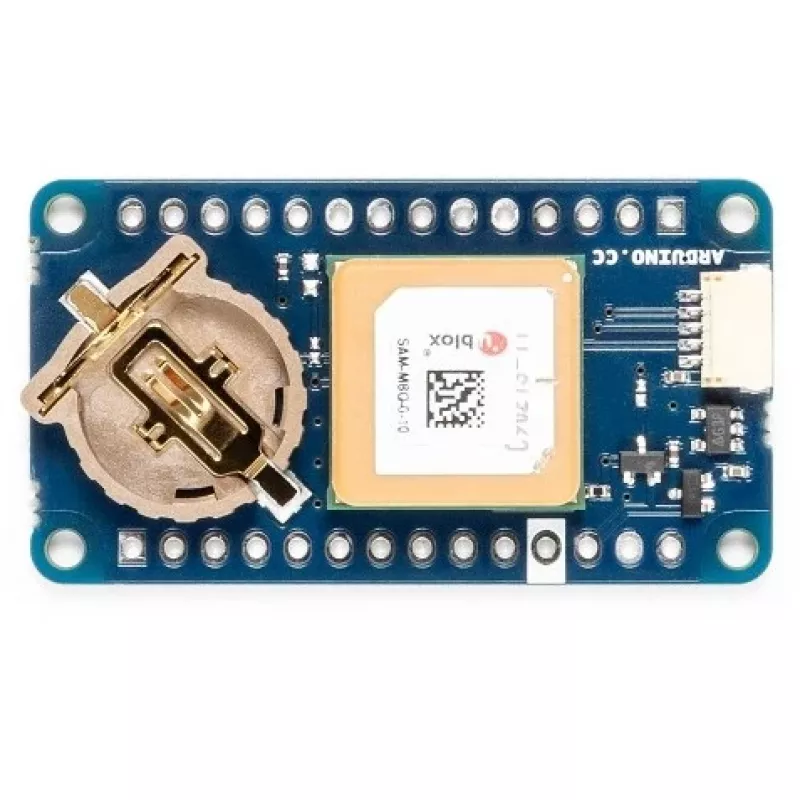

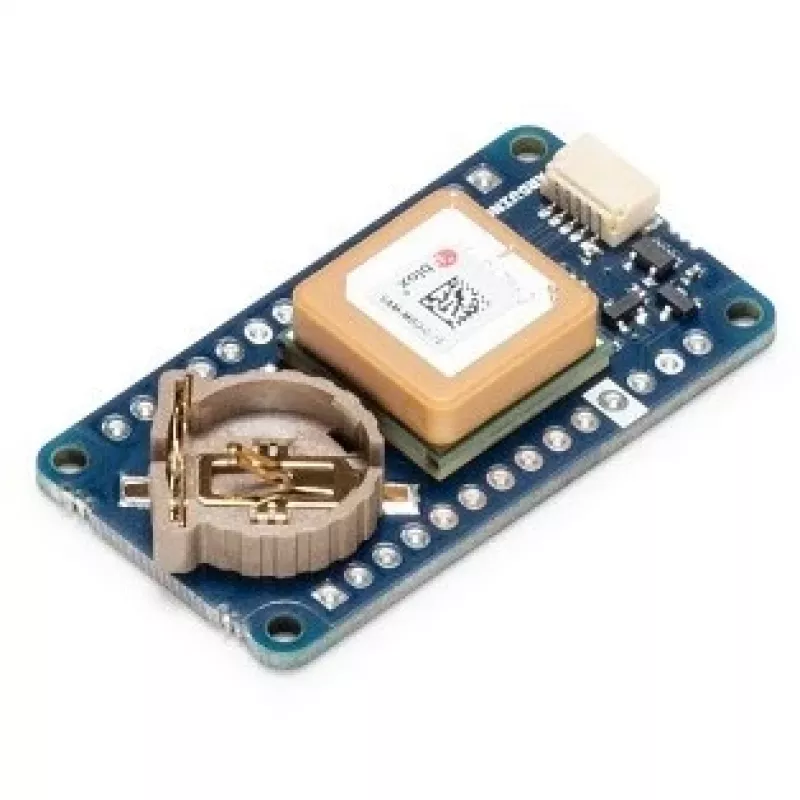

GPS registratoriaus skydas Arduino MKR GPS Shield

„Arduino MKR GPS Shield“ yra kompaktiškas GPS registratoriaus skydas, pagrįstas u‑blox SAM‑M8Q GNSS moduliu, skirtas naudoti su MKR formos plokštėmis. Jis palaiko vienalaikį GPS, GLONASS ir „Galileo“ signalų priėmimą patikimam padėties nustatymui ir gali būti tiesiogiai prijungtas ant MKR plokštės per išvadus arba prie bet kurios suderinamos plokštės naudojant pridedamą ESLOV kabelį ir jungtį. Dėl mažų matmenų (25 mm × 45 mm) ir 14 g svorio MKR GPS Shield tinka projektams, kuriems reikia įrenginio lokalizacijos ir paprasto „plug‑and‑play“ sąrankos.

Privalumai

Skydas integruoja u‑blox SAM‑M8Q GNSS imtuvą kelių sistemų padėties nustatymui ir siūlo tiek nuosekliąją, tiek I2C sąsajas lanksčiam ryšiui su „Arduino“ plokštėmis. Jis montuojamas tiesiai ant MKR išvadų arba jungiamas per ESLOV kabelį, todėl jį galima naudoti su įvairiomis pagrindinėmis plokštėmis. Jo kompaktiškas dydis ir mažas svoris leidžia lengvai pridėti vietos sekimą be didelių erdvės ar svorio apribojimų.

Tinka

• Automobilių parko stebėjimo prototipams ir transporto priemonių sekimui
• Didelio aukščio ar atmosferiniams moksliniams eksperimentams
• Lauko navigacijos ir žygių prietaisams
• Bet kokiems projektams, kuriems reikia įrenginio lokalizacijos su „Arduino MKR“ plokštėmis

Pagrindinės specifikacijos

• GNSS modulis: u‑blox SAM‑M8Q (GPS, GLONASS, „Galileo“)
• Sąsajos: UART (nuoseklioji) per išvadus; I2C per ESLOV kabelį
• Formos faktorius: suderinamas su „Arduino MKR“
• Matmenys: 25 mm (P) × 45 mm (G)
• Svoris: 14 g
• Gamintojas: „Arduino“, MPN ASX00017, EAN 7630049201248

Kaip naudoti

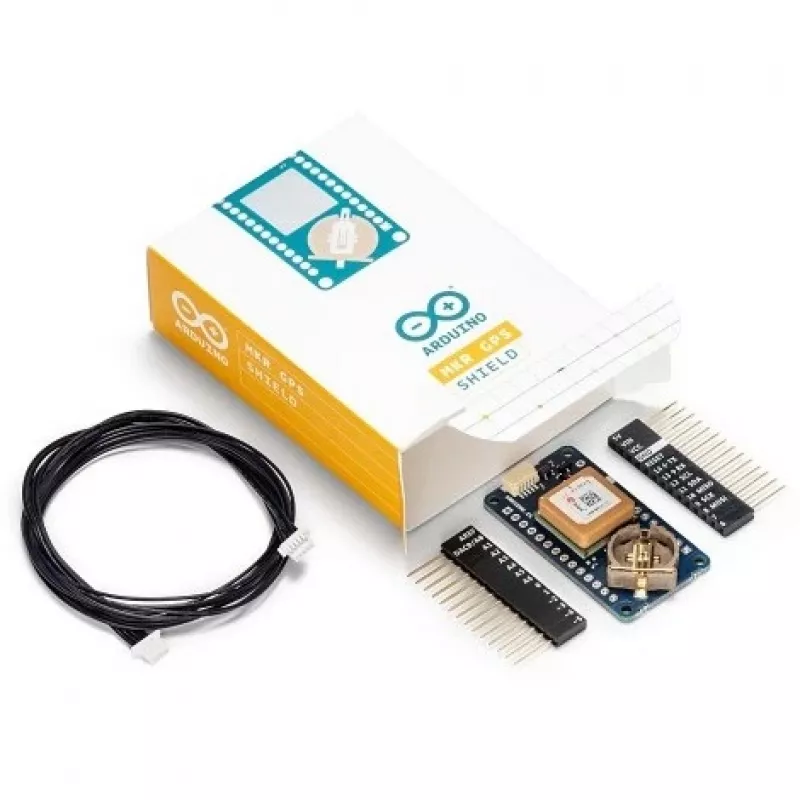

Uždėkite MKR GPS Shield ant „Arduino MKR“ plokštės, sulygiuodami išvadus, arba prijunkite prie suderinamos pagrindinės plokštės naudodami pridedamą ESLOV kabelį ir jungtį. Jei montuojama ant MKR išvadų, ryšiui naudokite nuosekliąją (UART) sąsają; jei naudojate ESLOV kabelį, pasirinkite I2C sąsają. Įjunkite pagrindinę plokštę ir inicijuokite GNSS modulį naudodami standartines „Arduino“ bibliotekas arba su u‑blox suderinamą kodą, kad gautumėte padėties duomenis.

Rekomendacijos

Norėdami optimaliai priimti palydovų signalus, įrenkite prietaisą vietoje, kur būtų aiškus dangus, ir venkite metalinių kliūčių. Kai skydo negalima tiesiogiai montuoti ant MKR išvado, naudokite pateiktą ESLOV kabelį. Pasidomėkite u‑blox dokumentacija ir „Arduino“ bibliotekomis dėl konfigūracijos ir energijos taupymo parinkčių, tinkamų jūsų programai.
