GPS imtuvo modulis Navilock NL-650ERS — Nuoseklioji sąsaja, 50 kanalų, -160 dBmW jautrumas, 5 V, 30×30×7,9 mm

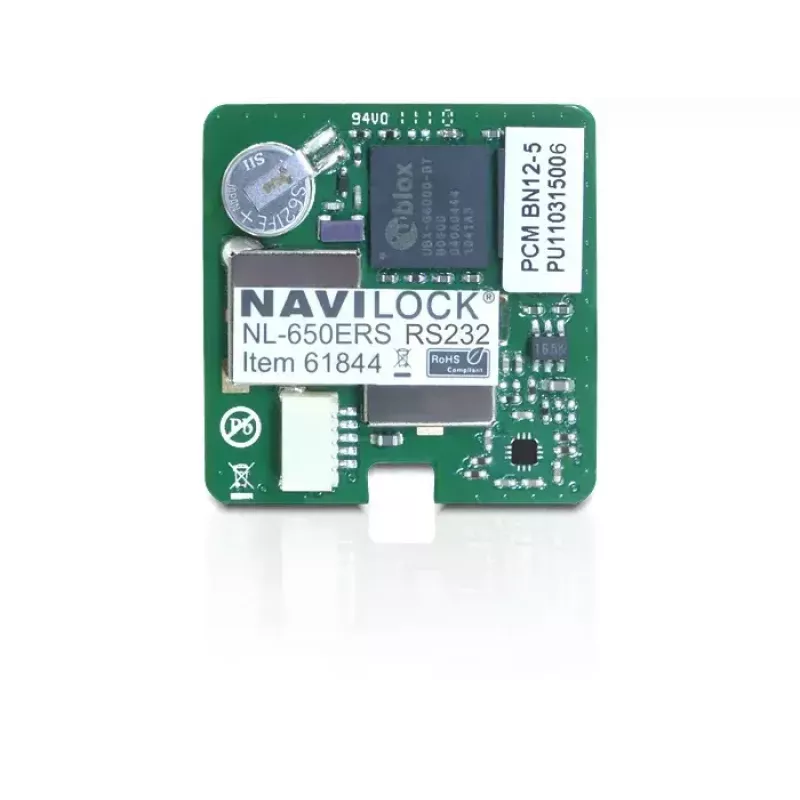

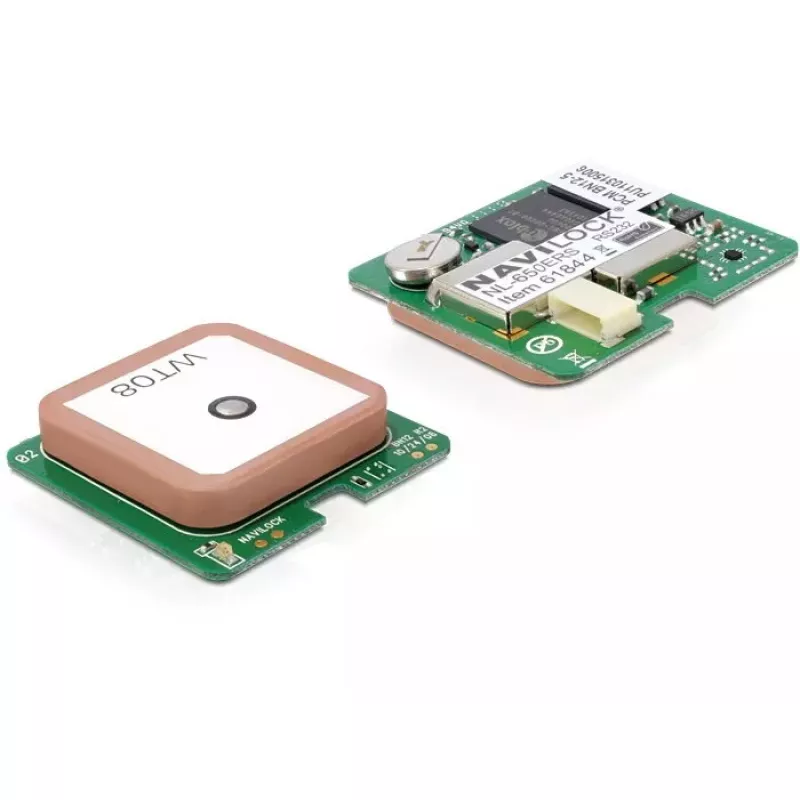

Navilock NL-650ERS yra kompaktiškas GPS imtuvo modulis, sukurtas teikti GNSS padėties duomenis per nuosekliąją sąsają. Modulis palaiko iki 50 sekimo kanalų ir pasiekia −160 dBmW jautrumą, todėl tinkamas naudoti ribotose ar silpno signalo aplinkose. Įrenginys veikia nuo 5 V maitinimo ir yra mažo formos faktoriaus – 30 × 30 × 7,9 mm, todėl gali būti integruotas į įterptines navigacijos sistemas, telemetrijos įrenginius, sekiklius ir individualią elektroniką, kuriai reikia patikimos palydovinės padėties nustatymo ir laiko informacijos.

Privalumai

NL-650ERS sujungia didelį jautrumą ir kelių kanalų sekimą kompaktiškame korpuse, siūlydamas stabilų palydovų aptikimą ir nuolatinį sekimą net sudėtingomis priėmimo sąlygomis. Jo nuoseklioji sąsaja supaprastina integravimą su mikrovaldikliais ir pramoniniais valdikliais, o mažo profilio matmenys leidžia montuoti ribotos erdvės įrenginiuose. Modulio elektrinės charakteristikos suderinamos su standartinėmis 5 V logikos aplinkomis, todėl mažėja papildomo lygio keitimo ar galios konvertavimo poreikis naudojant su įprastomis įterptinėmis platformomis.

Tinka

• Įterptinėms navigacijos sistemoms transporto priemonėse ir dronuose
• Turto sekimo ir telemetrijos įrenginiams
• Laiko nustatymui ir sinchronizavimui pramoniniams valdikliams
• Individualiai elektronikai ir prototipų kūrimui su mikrovaldikliais

Pagrindinės specifikacijos

• Kanalų skaičius: 50 sekimo kanalų vienalaikiam palydovų priėmimui
• Imtuvo jautrumas: −160 dBmW silpno signalo veikimui
• Sąsaja: Nuoseklusis ryšys, suderinamas su UART pagrindu veikiančiomis sistemomis
• Maitinimo įtampa: 5 V darbinė įtampa
• Matmenys: 30 × 30 × 7,9 mm kompaktiškas modulio dydis
• Įprastos programos: padėties nustatymas, navigacijos duomenų išvedimas, laiko nustatymas

Kaip naudoti

Prijunkite NL-650ERS prie pagrindinio valdiklio naudodami nuosekliosios sąsajos linijas duomenims ir konfigūracijai, ir pateikite stabilų 5 V maitinimą. Padėkite modulį taip, kad jis turėtų aiškų dangaus vaizdą arba tinkamą antenos prijungimą optimaliam palydovų priėmimui užtikrinti. Naudokite standartinius NMEA ar gamintojo specifinius sakinius per nuoseklųjį ryšį padėties, greičio ir laiko duomenims nuskaityti. Konfigūruokite atnaujinimo dažnius ir išvedamus pranešimus per modulio komandų rinkinį pagal programos poreikius. Laikykitės rekomenduojamų atsiejimo ir įžeminimo praktikų pagrindinio įrenginio konstrukcijoje, kad sumažintumėte elektrinį triukšmą ir užtikrintumėte patikimą ryšį.

Rekomendacijos

Siekiant geriausio veikimo, montuokite modulį ten, kur jis turi netrukdomą dangaus vaizdą ir yra atokiau nuo didelių metalinių objektų ar RF triukšmo šaltinių. Naudokite tinkamą išorinę anteną, jei montavimo aplinka riboja tiesioginį dangaus matomumą. Prieš įjungdami modulį, patikrinkite nuosekliosios sąsajos įtampos lygius ir įžeminimą, kad išvengtumėte sąsajos pažeidimų. Integruojant į pramonines sistemas, skirkite laiko šaltam startui ir palydovų aptikimui, o kur įmanoma, apsvarstykite pagalbinio GNSS ar periodinių šiltų startų naudojimą, kad sumažintumėte pirmojo fiksavimo laiką.
