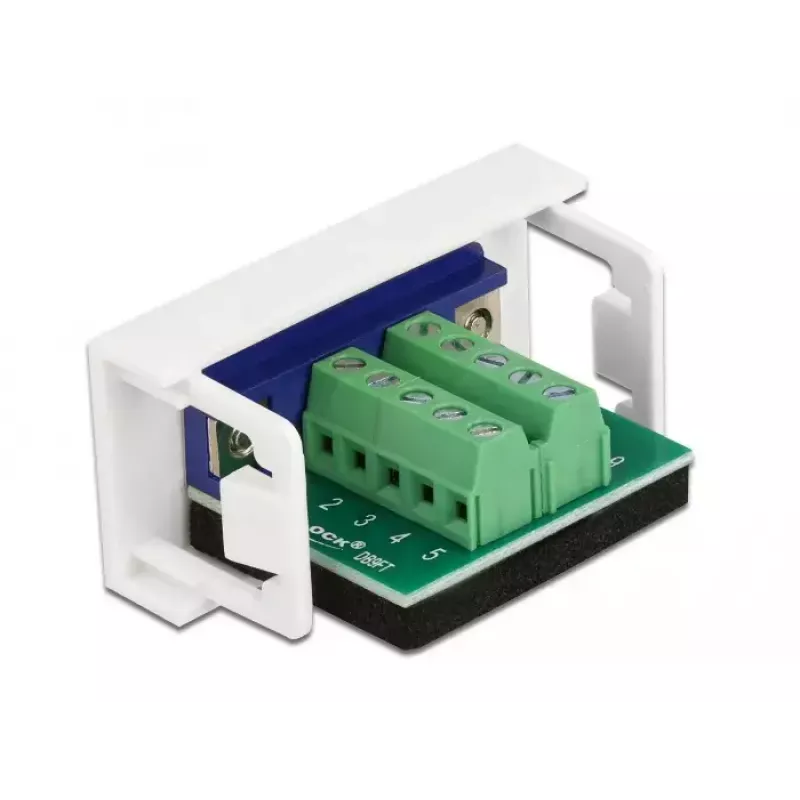

Gnybtų blokas DeLOCK Easy 45 modulis D-Sub 9 kontaktų lizdas į 10 kontaktų

DeLOCK Easy 45 modulis suteikia D-Sub 9 kontaktų lizdo (VGA) prievadą, prijungtą prie 10 kontaktų gnybtų bloko, kompaktiškame moduliniame korpuse. Sukurtas Easy 45 sistemai, modulis užsifiksuoja į suderinamus laikiklius arba kabelių kanalus ir prireikus gali būti išimtas. Plokščias baltas modulis yra 22,5 x 45 mm (plotis x aukštis) dydžio, 32 mm gylio ir tiekiamas kaip vienas vienetas.

Privalumai

Modulis siūlo standartizuotą sąsają tarp įrangos ir laidų, leidžiančią greitai įdiegti ir užtikrinti patikimą mechaninį laikymą naudojant užfiksavimo mechanizmą. Kompaktiška plokščia konstrukcija ir balta spalva užtikrina neišsiskiriančią integraciją į stelažus, skydus ar kabelių valdymo sistemas. D-Sub 9 kontaktų lizdo ir 10 kontaktų gnybtų bloko derinys supaprastina prijungimą ir sumažina litavimo ar papildomų adapterių poreikį.

Tinkama

• VGA įrangos (monitorių, projektorių) prijungimui prie laidinių instaliacijų
• Analoginių D-Sub signalų integravimui į sistemų spintas ar sieninius modulius
• 9 kontaktų D-Sub signalų lauko prijungimui, kai pirmenybė teikiama varžtinių gnybtų jungtims

Pagrindinės specifikacijos

• 1 jungtis: VGA (D-Sub) 9 kontaktų lizdas
• 2 jungtis: 10 kontaktų gnybtų blokas
• Suderinamumas: DeLOCK Easy 45 modulinė sistema
• Matmenys (P x G x A): 22,5 mm x 32 mm x 45 mm
• Spalva: Balta
• Kiekis pakuotėje: 1 vnt.
• Prekės ženklas: DELOCK, MPN: 81350, EAN: 4043619813506

Kaip naudoti

Sulygiuokite modulį su suderinamu Easy 45 laikikliu arba kabelių kanalu ir spauskite, kol užsifiksuos fiksavimo mechanizmas. Prijunkite įeinančius ar išeinančius laidus prie 10 kontaktų gnybtų bloko pagal signalų išdėstymą, reikalingą jūsų D-Sub 9 kontaktų jungčiai. Prijunkite D-Sub lizdą prie atitinkamos kištukinės jungties ant įrenginio ar kabelio. Norėdami išimti modulį, atlaisvinkite fiksatoriaus skląstį ir ištraukite modulį iš laikiklio.

Rekomendacijos

Prieš atlikdami jungtis patikrinkite kontaktų išdėstymą ir laidų schemą bei įsitikinkite, kad jungiant laidus maitinimas yra atjungtas. Gnybtų varžtams naudokite tinkamus atsuktuvus ir neperveržkite, kad nepažeistumėte gnybtų bloko. Įstatykite modulį į suderinamus Easy 45 rėmus ar kanalus, kad užtikrintumėte tinkamą laikymą ir, jei taikoma, įžeminimą.
