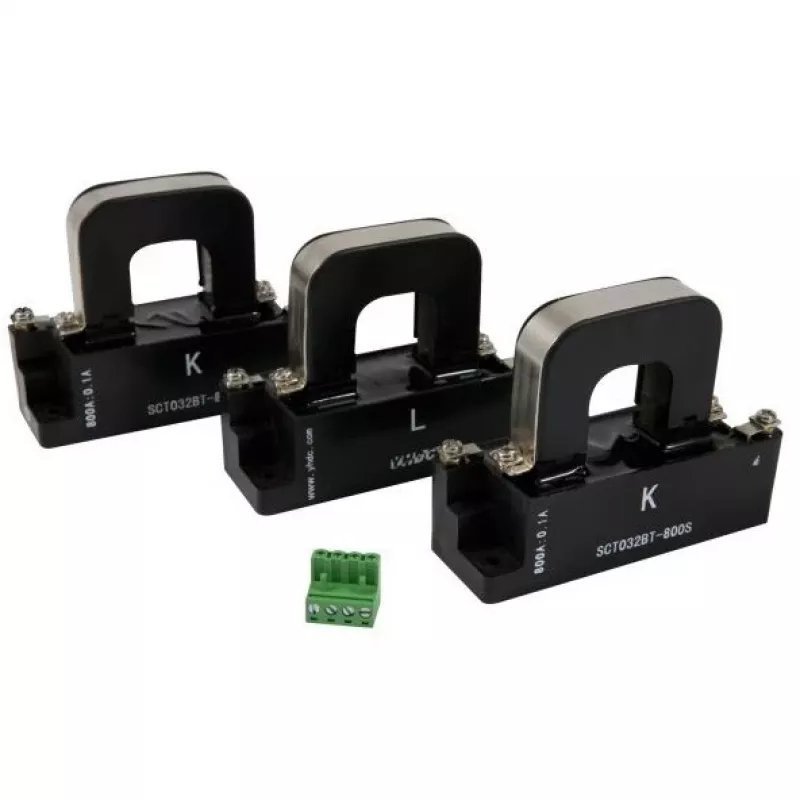

Gnybtas ALLNET ALL369X-A800 juodas 3 cm

Trijų indukcinių (srovės) gnybtų rinkinys, skirtas naudoti su galios matuokliais ALLNET ALL3690 ir ALL3691. Kiekvieno gnybto vidinis skersmuo yra 30 mm, o vardinė srovė – iki 800 A fazei. Rinkinys tiekiamas juodos spalvos, jame yra trys gnybtai visoms trims fazėms matuoti vienu metu. Pastaba: šių srovės gnybtų negalima jungti be apkrovos.

Privalumai

ALLNET ALL369X-A800 gnybtai turi kompaktišką 30 mm angą, tinkančią komercinėse ir gyvenamosiose instaliacijose įprastiems laidininkų dydžiams. Jie palaiko matavimus iki 800 A fazei ir tiekiami kaip suderintas trijų vienetų rinkinys vienalaikiam trifaziam stebėjimui. Gnybtai suderinami su galios matuokliais ALLNET ALL3690 ir ALL3691 ir yra sukurti patikimiems, atkartojamiems matavimams.

Tinka

• Trifazės srovės matavimui skirstomuosiuose skyduose
• Elektros sistemų įrengimui ir patikrai komerciniuose ar gyvenamuosiuose pastatuose
• Naudojimui su galios matuokliais ALLNET ALL3690 ir ALL3691 energijos stebėjimui ir diagnostikai

Pagrindinės specifikacijos

• Modelis: ALLNET ALL369X-A800 (ALL369x-A800)
• Kiekis: 3 gnybtai (po vieną fazei)
• Vidinis skersmuo (gnybto anga): 30 mm
• Maksimali srovė fazei: 800 A
• Spalva: juoda
• Suderinami su: galios matuokliais ALLNET ALL3690, ALL3691
• Svoris (rinkinys): 1,88 kg
• EAN: 4038816000101

Kaip naudoti

Uždėkite kiekvieną gnybtą aplink atitinkamos fazės laidininką, neatjungdami laidininko. Prijunkite gnybtų išėjimus prie galios matuoklio ALLNET ALL3690 arba ALL3691 įvesties gnybtų pagal matuoklio prijungimo schemą. Įsitikinkite, kad gnybtai visiškai užsidarė aplink laidininką ir kad grandinėje yra apkrova prieš atliekant matavimus, nes srovės gnybtų negalima jungti be apkrovos. Matavimo konfigūracijai ir masteliui nustatyti vadovaukitės galios matuoklio naudotojo vadovu.

Rekomendacijos

Nejunkite srovės gnybtų prie matuoklio, kai matuojama grandinė yra atvira (nėra apkrovos). Patikrinkite, ar laidininko dydis telpa į 30 mm gnybto angą, ir laikykitės tinkamų saugos procedūrų dirbdami su įtampa turinčia elektros įranga.
