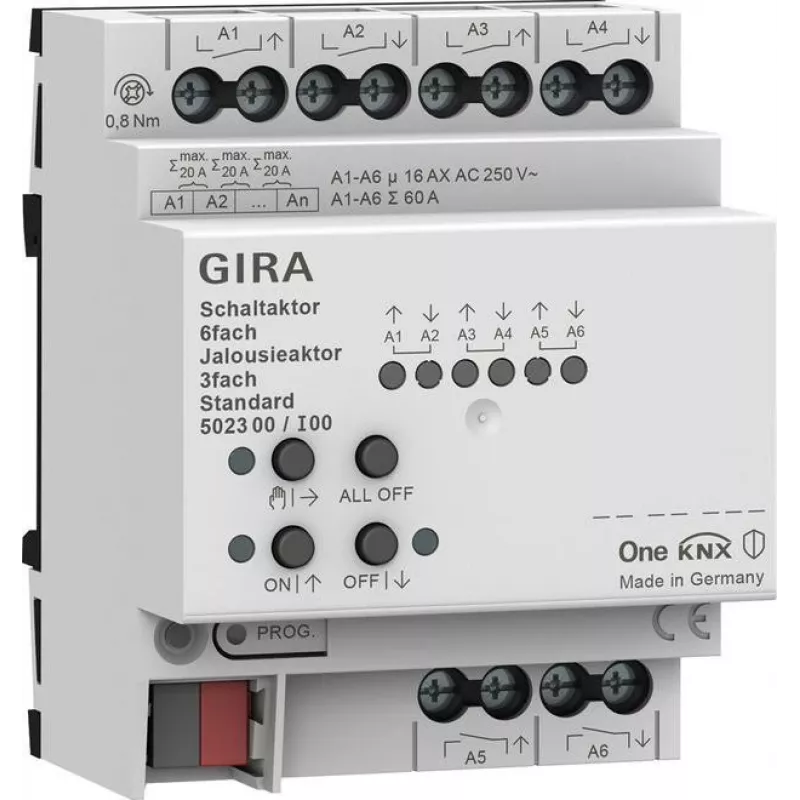

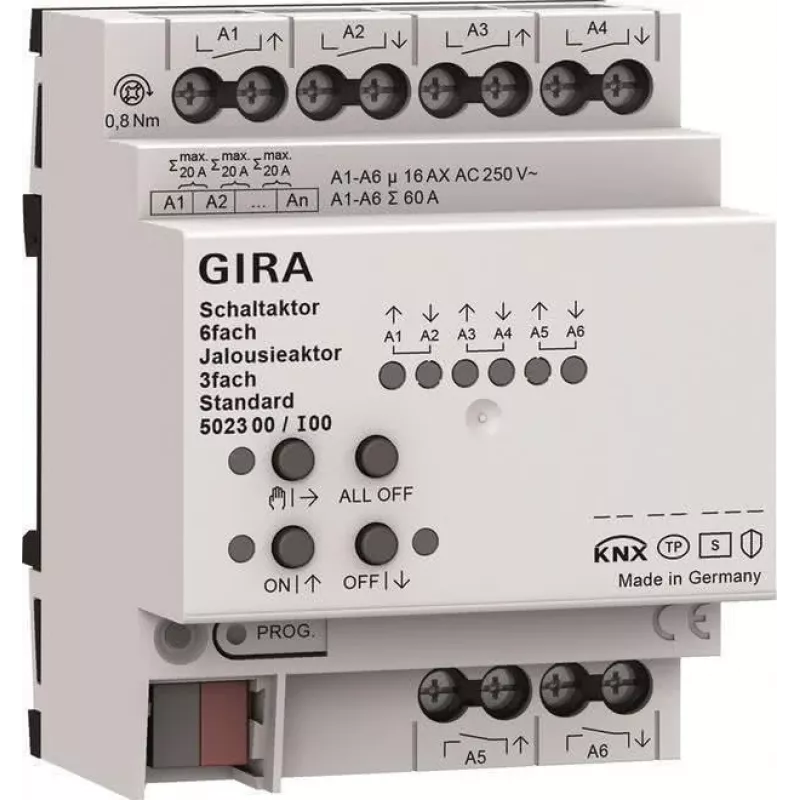

Gira jungiklių ir žaliuzių pavara 6f/3f 16 A 502300

Gira 502300 sujungia šešis nepriklausomus perjungimo kanalus ir tris žaliuzių/roletų kanalus viename 4 modulių DIN bėgio įrenginyje, suteikdamas KNX instaliacijoms vietą taupančią galimybę valdyti tiek apšvietimą, tiek variklines žaliuzes iš vienos pavaros. Skirtingai nuo atskirų perjungimo ir žaliuzių pavarų, šis įrenginys sumažina laidų ir magistralės įrenginių skaičių, išlaikydamas rankinio valdymo mygtukus priekinėje dalyje, skirtus testavimui ir paleidimui.

Pagrindiniai privalumai

• 6 perjungimo kanalai, kiekvienas skirtas 16 A ominei apkrovai iki 3680 W esant 230 V AC
• 3 žaliuzių/roletų kanalai 230 V AC varikliams, kiekvienas iki 1380 VA
• Rankinis valdymas naudojant mygtukus tiesiai ant įrenginio
• Integruotos loginės funkcijos: scenos, laiko funkcijos, laiptinės apšvietimas
• Būsenos grįžtamasis ryšys per KNX magistralę
• Perkrovos apsauga kiekvienam kanalui
• Kompaktiškas 4 TE (DIN modulių) plotis, skirtas DIN bėgio montavimui

Kasdienis naudojimas

Konfigūruojamas visiškai per ETS, pavara reaguoja į KNX telegramas, skirtas perjungimui, žaliuzių padėties nustatymui, lamelių reguliavimui ir scenų iškvietimui. Rankiniai mygtukai leidžia vietinį valdymą montavimo metu arba magistralės gedimo atveju. Varžtiniai gnybtai priima vienagyslius arba daugiagyslius laidininkus, o įrenginys maitinamas tik iš KNX magistralės (21–30 V DC), todėl papildomas maitinimo šaltinis nereikalingas.

Visos specifikacijos

• Magistralės sistema: KNX
• Funkcionalumas: perjungimas, žaliuzių/roletų valdymas
• Perjungimo kanalų skaičius: 6
• Žaliuzių/roletų kanalų skaičius: 3
• Maks. perjungimo srovė vienam kanalui: 16 A
• Maks. perjungimo galia (ominė apkrova) vienam kanalui: 3680 W esant 230 V AC
• Maks. perjungimo galia (variklio apkrova) vienam kanalui: 1380 VA
• Montavimo tipas: DIN bėgis
• Modulio plotis: 4 TE (DIN moduliai)
• Maitinimo įtampa: KNX magistralės įtampa (21–30 V DC)
• Išėjimo įtampa: 230 V AC
• Rankinis valdymas: taip, naudojant mygtukus ant įrenginio
• Prijungimo tipas: varžtiniai gnybtai
• Apsaugos klasė: IP20
• Darbinė temperatūra: nuo 0 iki +45 °C
• Integruotos loginės funkcijos: taip (scenos, laiko funkcijos, laiptinės apšvietimas)
• Būsenos grįžtamasis ryšys: taip, per KNX magistralę
• Perkrovos apsauga: taip

Galutinė pastaba

Projektams, kuriuose tiek apšvietimas, tiek žaliuzės turi būti automatizuoti vienoje KNX linijoje, 502300 siūlo praktišką kanalų skaičiaus ir skydo vietos balansą.
