GIGABYTE X870E AORUS MASTER X3D Pagrindinė plokštė – palaiko AMD Ryzen 9000 procesorius, 18+2+2 fazių skaitmeninį VRM, iki 9000 Hz DDR5 (OC), 2xPCIe 5.0 + 3xPCIe 4.0, Wi-Fi 7, 10GbE LAN, USB 4

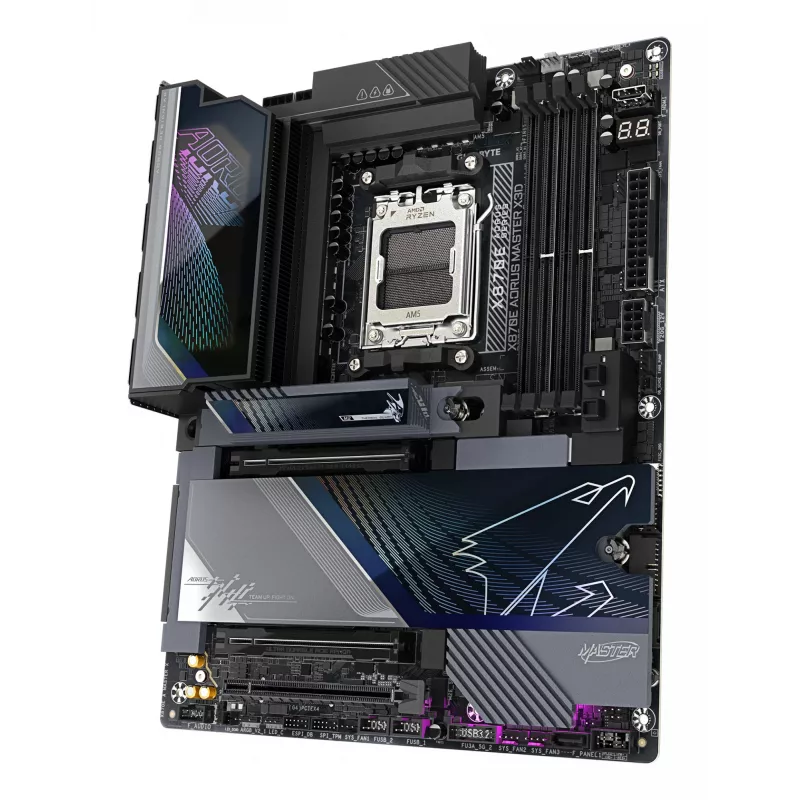

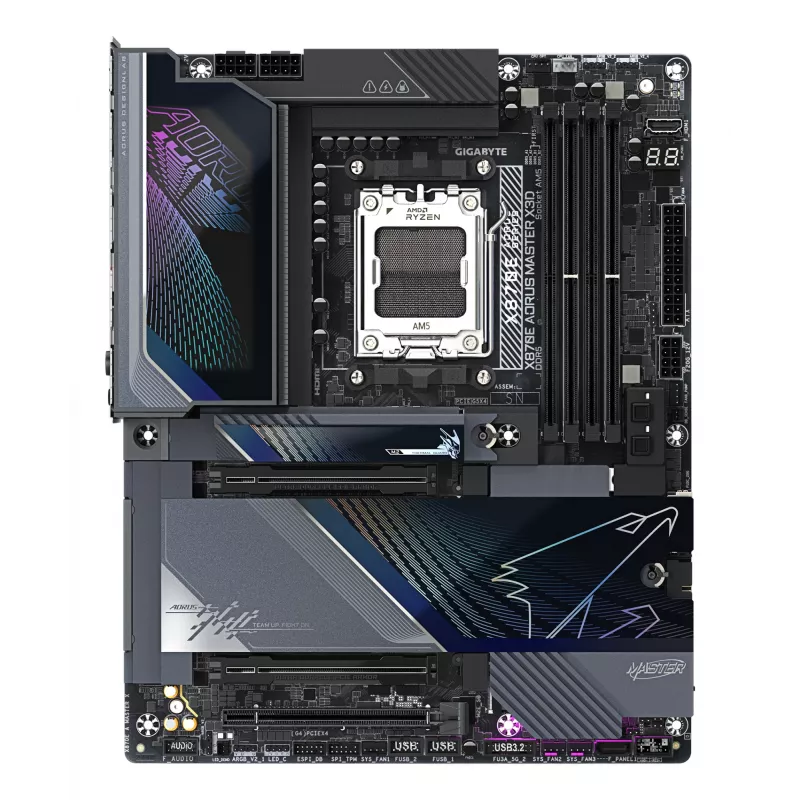

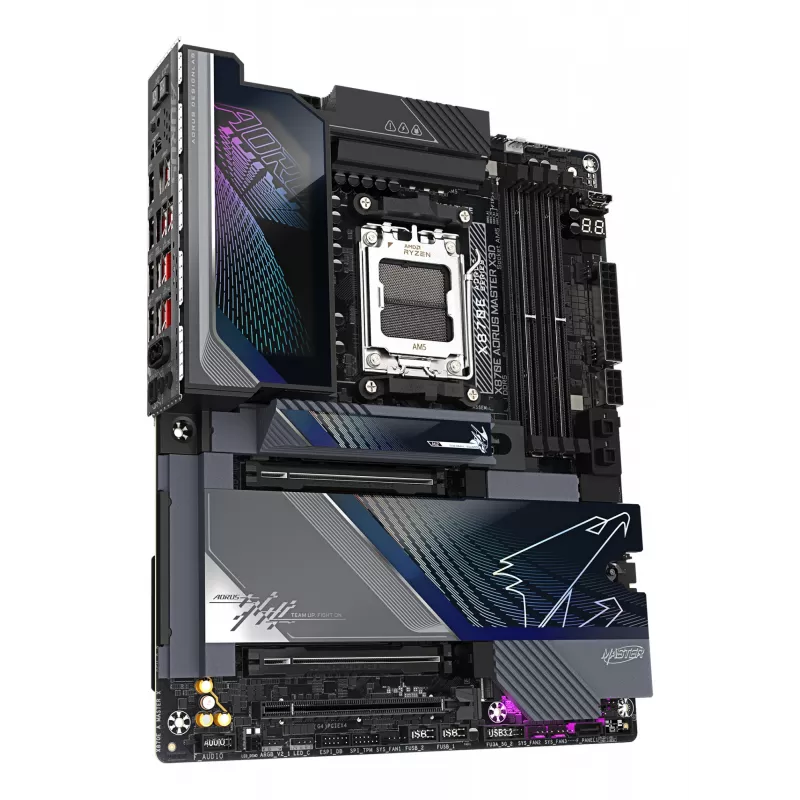

GIGABYTE X870E AORUS MASTER X3D yra ATX pagrindinė plokštė su AMD Socket AM5 lizdu, skirta aukšto našumo staliniams kompiuteriams. Ji palaiko AMD Ryzen 7000, 8000 ir 9000 serijų procesorius, keturis DDR5 DIMM lizdus iki 256 GB, kelis PCIe lizdus, įskaitant PCIe 5.0, penkis M.2 lizdus su PCIe 5.0 x4 palaikymu bent viename lizde, integruotą Wi‑Fi 7 ir multi-gigabitines laidinio tinklo parinktis. Plokštė turi 18+2+2 skaitmeninį VRM sprendimą ir funkcijų rinkinį, orientuotą į lengvą montavimą ir aptarnavimą.

Privalumai

Ši pagrindinė plokštė užtikrina platų suderinamumą su naujausiais AMD AM5 procesoriais ir aukšto lygio atminties spartinimą, palaikant DDR5 OC greičius. Ji siūlo pažangų jungiamumą su dviem PCIe 5.0 lizdais, keliais PCIe 4.0 lainais, USB4/Type-C prievadais su DisplayPort alternatyviuoju režimu, ir 10GbE, 5GbE bei 2.5GbE LAN prievadais kartu su Wi‑Fi 7. Integruotos patogumo funkcijos, tokios kaip bevaržčiai EZ-Latch mechanizmai PCIe ir M.2, greitas Wi‑Fi antenos montavimas ir daugialypiai M.2 aušinimo sprendimai, palengvina priežiūrą ir atnaujinimus. 18+2+2 skaitmeninis VRM dizainas palaiko stabilų energijos tiekimą reikliems procesoriams.

Tinka

• Aukščiausios klasės žaidimų kompiuteriams, kuriems reikia PCIe 5.0 grafikos ir greitos saugyklos
• Turinio kūrimo darbo stotims su kelių diskų NVMe saugykla ir didele RAM talpa
• Profesionaliems staliniams kompiuteriams, kuriems reikia multi-gigabitinio tinklo ir USB4 jungiamumo

Pagrindinės specifikacijos

• Formos faktorius: ATX
• Lustų rinkinys: AMD X870E
• Procesoriaus lizdas: Socket AM5 (palaiko AMD Ryzen 7000 / 8000 / 9000 serijas)
• Energijos tiekimas: Skaitmeninis 18+2+2 fazių VRM
• Atmintis: 4× DDR5 DIMM lizdai, iki 256 GB, DDR5 OC palaikymas
• Saugykla: 5× M.2 lizdai (įskaitant PCIe 5.0 x4 viename lizde), SATA III palaikymas, RAID 0/1/5/10
• Išplėtimo lizdai: 2× PCIe 5.0 lizdai + 3× PCIe 4.0 lizdai (priklausomai nuo konfigūracijos)

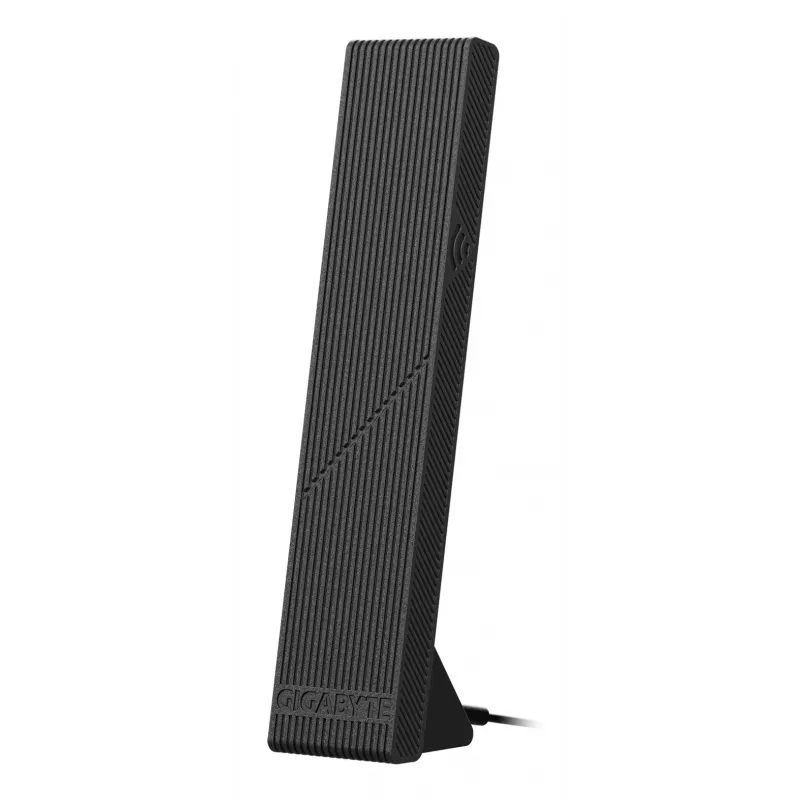

• Tinklas: 10GbE + 5GbE + 2.5GbE laidinio LAN parinktys ir Wi‑Fi 7 (802.11be) su kryptine didelio stiprinimo antena

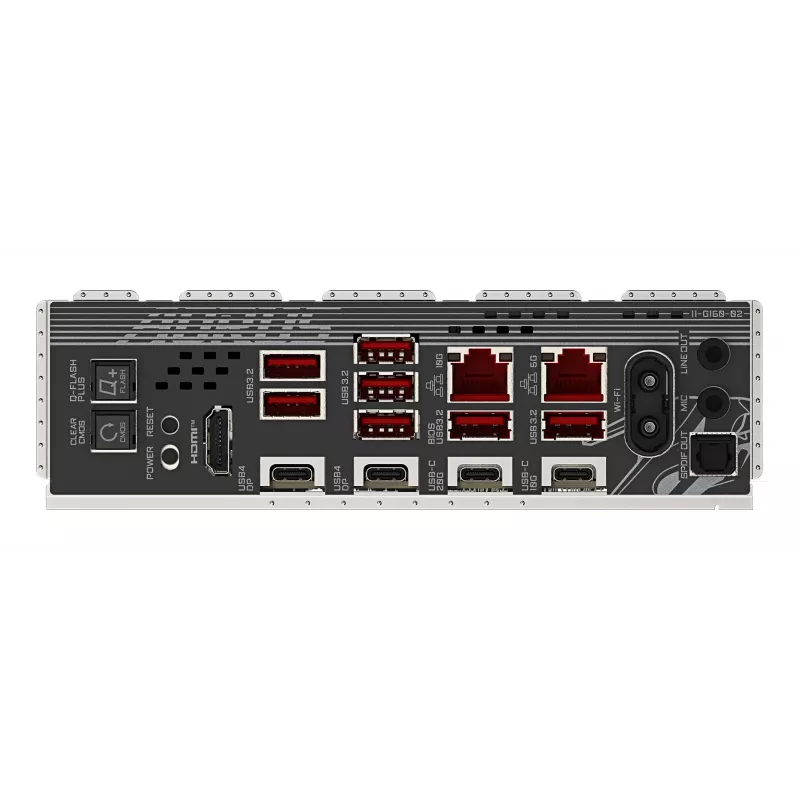

• USB / vaizdas: Du USB4 Type‑C su DP-Alt, priekinis QC-USB 65W, HDMI išvestis
• Garsas: Aukštos raiškos integruotas garsas su daugiakanaliu palaikymu

Kaip naudoti

Įdiekite pagrindinę plokštę į suderinamą ATX korpusą, įstatykite AM5 procesorių ir suderinamus DDR5 atminties modulius į DIMM lizdus, ir pritvirtinkite aušinimą bei maitinimo jungtis pagal korpuso ir procesoriaus aušintuvo instrukcijas. Įdėkite NVMe diskus į M.2 lizdus naudodami pateiktus EZ-Latch mechanizmus arba varžtus, kur tinka, ir prijunkite SATA diskus prie SATA III prievadų, jei reikia. Prijunkite Wi‑Fi anteną prie plokštės Wi‑Fi jungties, prijunkite LAN kabelius prie norimo Ethernet prievado, ir prijunkite ekranus bei išorinius įrenginius prie galinio I/O ar priekinio skydelio Type‑C prievadų. Prieš diegdami operacinę sistemą, sukonfigūruokite BIOS/UEFI nustatymus paleidimo tvarkai, atminties profiliams (EXPO) ir saugyklos/RAID parinktims.

Rekomendacijos

Norint stabilaus aukšto dažnio DDR5 spartinimo ir maksimalaus procesoriaus našumo, naudokite aukštos kokybės procesoriaus aušintuvą, patikimą maitinimo šaltinį su pakankama galia ir įjunkite plokštės rekomenduojamus atminties profilius (AMD EXPO) BIOS. Užtikrinkite tinkamą oro srautą virš M.2 radiatorių ir VRM sričių, kai naudojate kelis didelės spartos NVMe diskus arba vykdote ilgalaikes dideles apkrovas.
