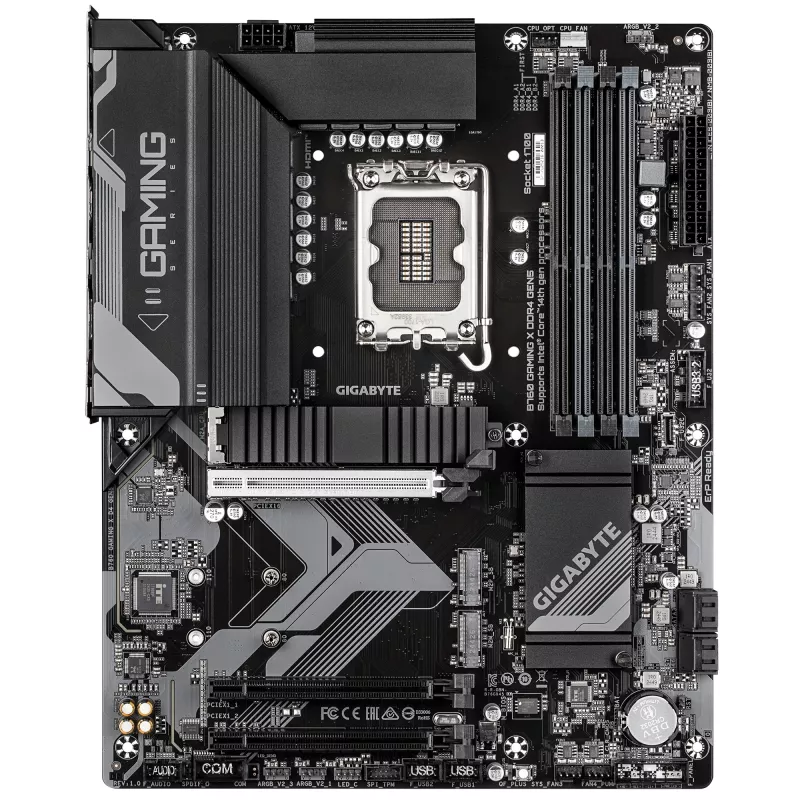

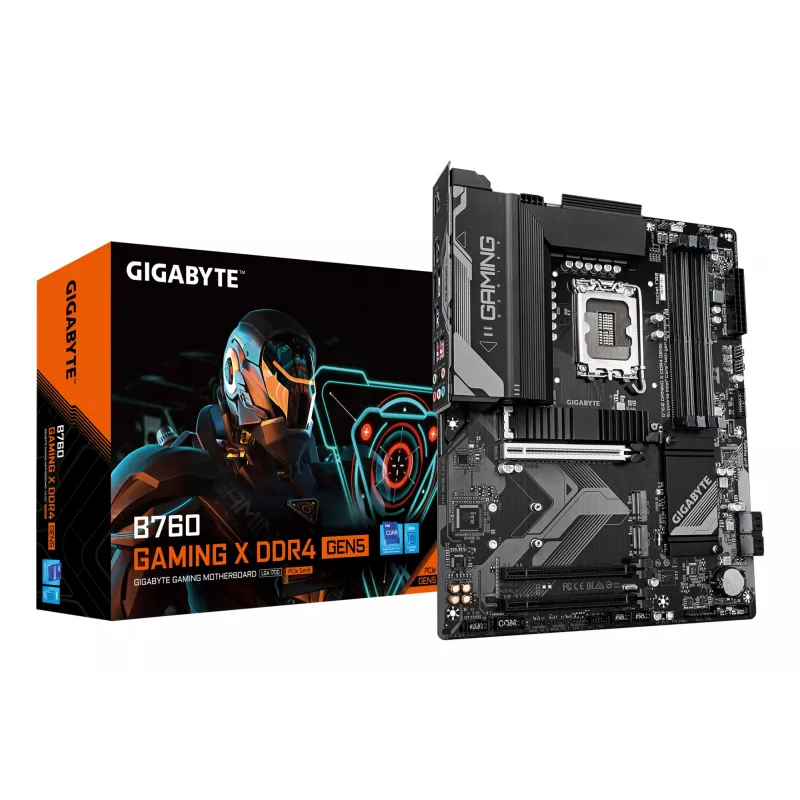

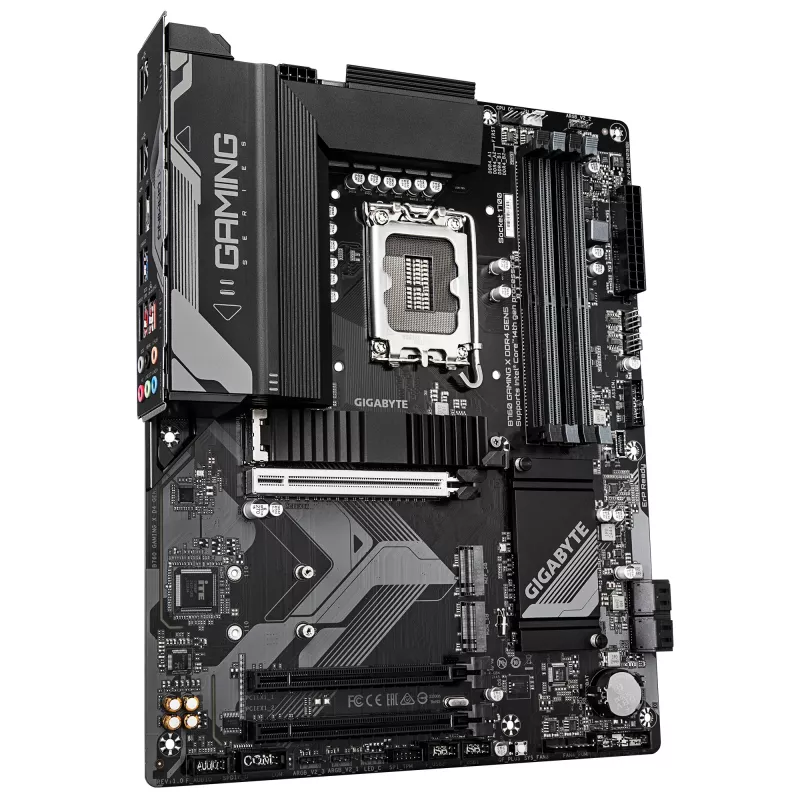

GIGABYTE B760 GAMING X DDR4 GEN5 pagrindinė plokštė – palaiko 14-os kartos Intel Core procesorius, 8+1+1 fazių VRM, iki 5333 MHz DDR4 (OC), 3xPCIe 4.0 M.2, 2.5GbE LAN, USB 3.2 Gen 2

GIGABYTE AORUS / AERO / GIGABYTE serijos pagrindinės plokštės užtikrina našumo, jungiamumo ir šilumos valdymo pusiausvyrą žaidimams, turinio kūrimui ir profesionalioms užduotims. Šios ATX plokštės palaiko Intel LGA 1700 procesorius nuo 12-os iki 14-os kartos ir siūlo kelis M.2 lizdus, DDR4 dviejų kanalų atminties palaikymą ir modernią I/O, įskaitant priekinį USB-C 10 Gb/s, DisplayPort ir HDMI.

Privalumai

Serija suteikia PCIe Gen5 paruoštas funkcijas, tokias kaip sustiprinti PCIe lizdai ir EZ-Latch greito atlaisvinimo konstrukcija, palengvinanti GPU montavimą, pažangūs VRM sprendimai su šiluminiu šarvu ir M.2 šiluminiais gaubtais, užtikrinančiais pastovų našumą, bei integruotas 2.5GbE tinklas greitesniems laidiniams ryšiams. UEFI BIOS su Clear CMOS trumpikliu ir RAID palaikymu SATA bei PCIe saugykloms suteikia lanksčią sistemos konfigūraciją.

Pagrindinės specifikacijos

• Forma: ATX (PC ATX)
• CPU lizdas: Intel LGA 1700; suderinamas su Intel Celeron, Pentium ir Intel Core i3/i5/i7/i9 12–14 kartos
• Lustų rinkinys: Intel B760
• Atmintis: DDR4-SDRAM, 4 DIMM lizdai, dviejų kanalų, iki 128 GB, XMP palaikymas
• PCIe: PCIe Gen5 x16 lizdas su EZ-Latch; PCIe UD lizdas su SMD PCIe 5.0 šarvu
• VRM: Hibridinis 8+1+1 fazių VRM sprendimas su VRM Thermal Armor Advanced
• Saugykla: 3 × M.2 PCIe 4.0 x4 jungtys; SATA III; HDD ir SSD palaikymas; iki 7 saugyklų palaikymas; RAID palaikymas
• Garsas: Realtek ALC897, 7.1 kanalai
• Tinklas: 2.5GbE LAN

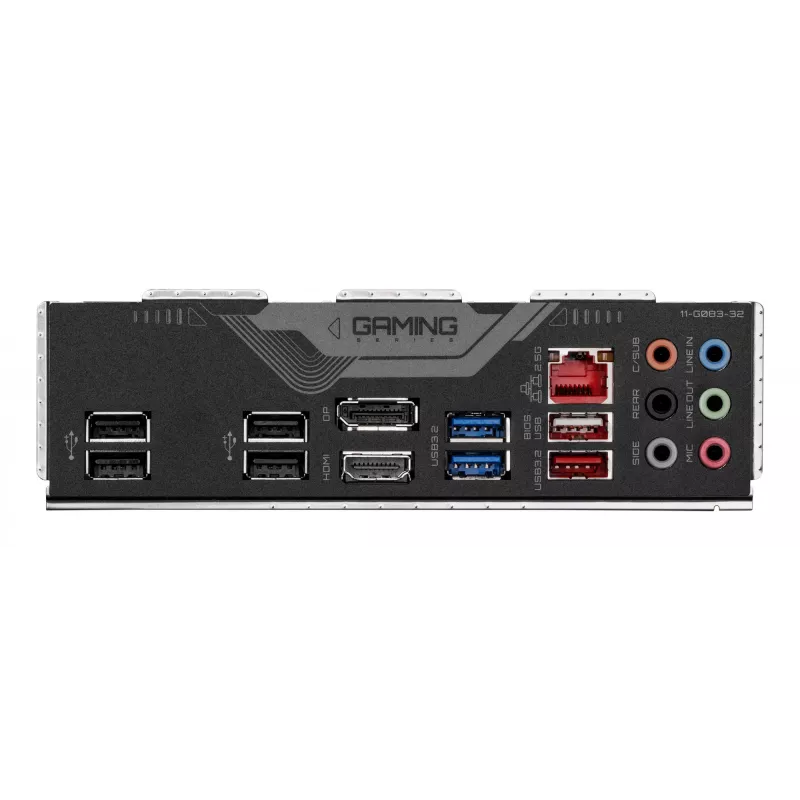

• I/O: Priekinis USB-C 10 Gb/s, DisplayPort, HDMI
• BIOS: UEFI AMI 256 Mbit; ACPI versija 5.0; Clear CMOS trumpiklis

Kaip naudoti

Įdiekite pagrindinę plokštę į suderinamą ATX korpusą ir sumontuokite Intel LGA 1700 procesorių iš palaikomų kartų, vadovaudamiesi procesoriaus ir aušintuvo gamintojo instrukcijomis. Įstatykite DDR4 atminties modulius į DIMM lizdus rekomenduojama dviejų kanalų konfigūracija ir prijunkite saugyklos įrenginius prie M.2 arba SATA jungčių. Naudokite EZ-Latch mechanizmą montuodami PCIe Gen5 vaizdo plokštę, kad būtų lengviau ją užfiksuoti. Prijunkite priekinį USB-C, DisplayPort arba HDMI pagal poreikį ir sukonfigūruokite BIOS/UEFI nustatymus, XMP profilius bei RAID parinktis prieš įdiegdami operacinę sistemą.

Rekomendacijos

Siekiant optimalaus našumo, naudokite aukštos kokybės aušinimą VRM ir M.2 diskams, naudokite suderintus DDR4 atminties modulius su XMP palaikymu ir atnaujinkite UEFI BIOS į naujausią versiją prieš baigdami sistemos sąranką. Įsitikinkite, kad jūsų maitinimo šaltinis atitinka pasirinkto procesoriaus ir GPU poreikius.
