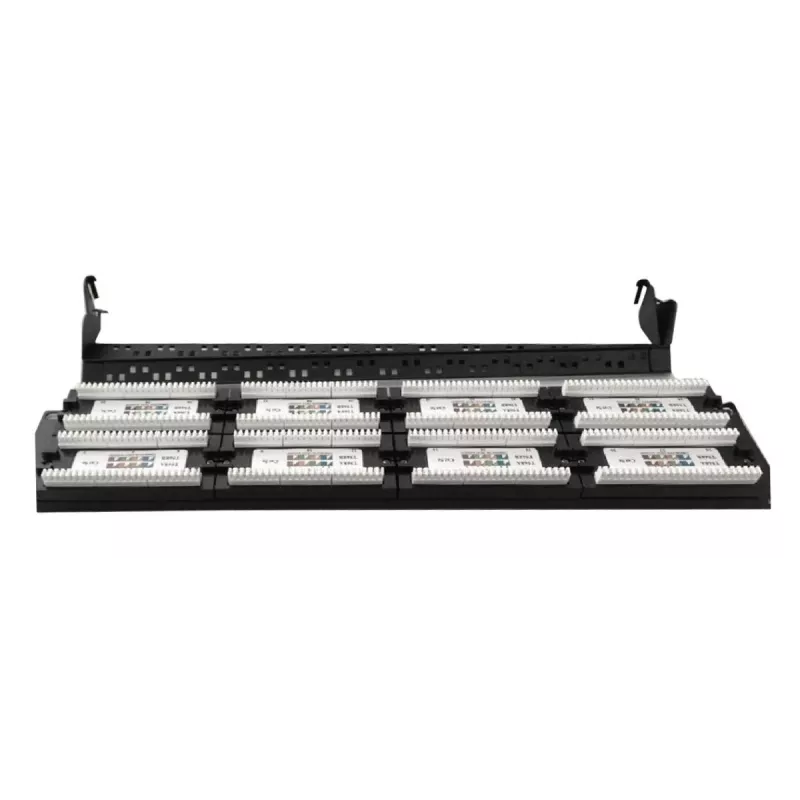

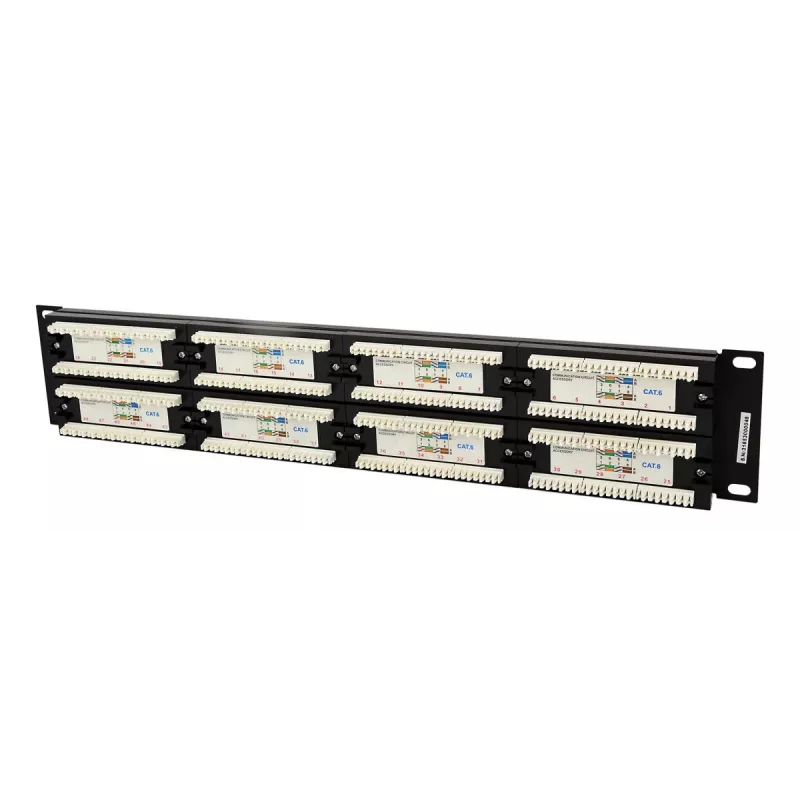

Gembird Cablexpert NPPC648CM001 Juodas kabelis EIA/TIA T568B/A

„Gembird Cablexpert NPPC648CM001“ yra juodas, didelio tankio 19 colių skydas, skirtas tvarkingam tinklo kabelių terminavimui pagal EIA/TIA T568B/A laidų standartus. Sukurtas montuoti bet kokioje standartinėje 19 colių stovo ar spintoje, įrenginys turi 110 tipo terminavimą ir 50 µ auksu dengtus kontaktus patikimam signalo perdavimui. Jo kompaktiški matmenys (483 mm × 33 mm × 89 mm) ir milteliniu būdu dažyto plieno konstrukcija užtikrina patvarumą ir vietą taupantį sprendimą, skirtą komutavimui ir kabelių valdymui.

Privalumai

Skydas palaiko kabelių įvedimą iš viršaus, apačios ar šono ir turi galinį dangtelį su laidų valdymo juosta, kad būtų išlaikytas tinkamas komutacinių kabelių lenkimo spindulys ir užtikrinta įtempimo mažinimas. Priekyje esanti užrašomoji žymėjimo etiketė su skaidriu laikikliu supaprastina prievadų identifikavimą. Juoda elektrostatinė milteliniu būdu dažyto plieno apdaila atspari korozijai ir nusidėvėjimui, o RoHS, ISO 9002 ir UL sertifikatai patvirtina gamybos ir saugos standartus.

Tinka

• Didelio tankio komutaciniai skydai duomenų centruose ir telekomunikacijų patalpose
• 19 colių stovo ar spintos įrengimai struktūriniam kabeliavimui
• Horizontalių ar vertikalių tinklo trasų terminavimas naudojant T568B/A

Pagrindinės specifikacijos

• Modelis: Gembird Cablexpert NPPC648CM001
• Terminavimo tipas: 110 tipo
• Laidų standartas: EIA/TIA T568B/A
• Kontaktai: 50 µ auksu dengti
• Medžiaga / apdaila: juoda elektrostatinė milteliniu būdu dažyto plieno
• Montavimas: standartinis 19 colių stovas / spinta
• Matmenys: 483 mm (P) × 33 mm (A) × 89 mm (G)
• Kabelių įvedimas: iš viršaus, apačios ar šono
• Sertifikatai: RoHS, ISO 9002, UL

Kaip naudoti

Sumontuokite skydą į standartinį 19 colių stovą ar spintą, naudodami tinkamus varžtus ir narvelines veržles. Nutieskite kabelius į skydą pasirinktu įvadu (viršuje, apačioje ar šone) ir užterminuokite kiekvieną laidininką ant 110 tipo blokų, vadovaudamiesi EIA/TIA T568B arba T568A laidų schema. Naudokite galinę laidų valdymo juostą komutaciniams kabeliams nukreipti ir lenkimo spinduliui palaikyti; užfiksuokite galinį dangtelį po terminavimo, kad apsaugotumėte jungtis. Paženklinkite kiekvieną prievadą, naudodami užrašomąją žymėjimo etiketę skaidriame laikiklyje, kad būtų galima lengvai identifikuoti.

Rekomendacijos

Norėdami geriausio veikimo, laikykitės EIA/TIA terminavimo praktikų, venkite staigių kabelių lenkimų ir užtikrinkite įtempimo mažinimą. Po terminavimo patikrinkite vientisumą ir porų teisingumą kabelių testeriu. Naudokite suderinamus komutacinius skydus ir jungtis, pritaikytas auksu dengtiems kontaktams, kad išlaikytumėte signalo kokybę.
