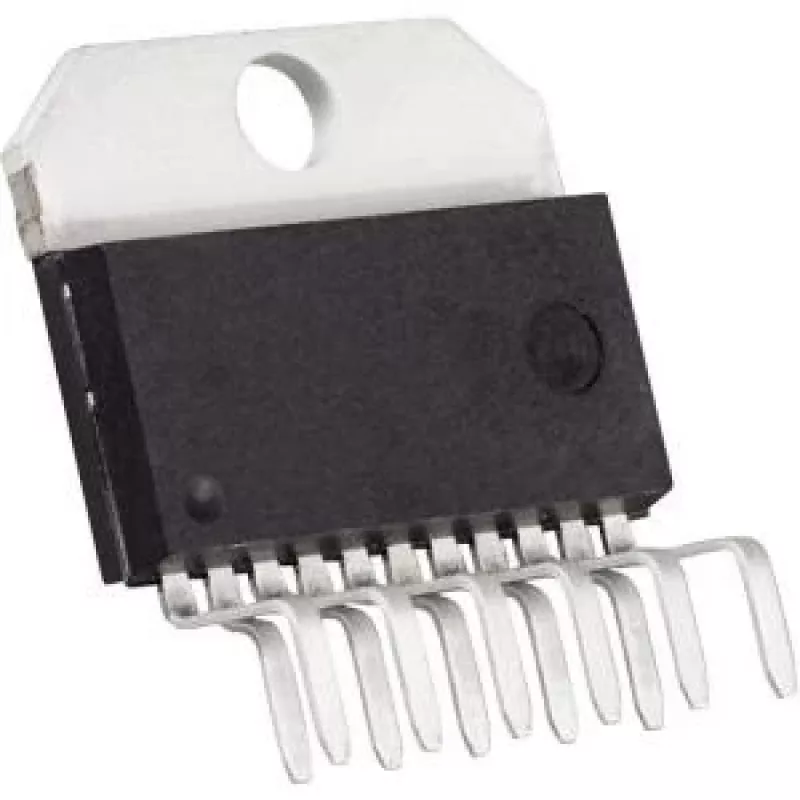

Garso stiprintuvas Texas Instruments OPA541AP, 125 W, vieno kanalo, 20,3 × 4,62 × 17,6 mm

Texas Instruments OPA541AP yra vieno kanalo galios operacinis stiprintuvas, skirtas didelės galios garso programoms, kurio maksimali išėjimo galia yra 125 W. Įrenginys tiekiamas kompaktiškame galios plastikiniame korpuse, kurio vardiniai matmenys 20,3 × 4,62 × 17,6 mm, ir yra sukurtas valdyti garsiakalbius bei apkrovas, kurioms reikia nuolatinės didelės srovės. Stiprintuvas palaiko maitinimo įtampą iki ±40 V ir gali tiekti nuolatinę išėjimo srovę iki 5 A. Integruota apsauga ir vartotojo programuojama srovės ribojimo funkcija užtikrina patikimą veikimą sudėtingose garso ir pramoninėse aplinkose.

Privalumai

OPA541AP integruoja vieno srovės ribojimo rezistoriaus topologiją, kuri nustato tiek teigiamą, tiek neigiamą srovės ribas, supaprastindama projektavimą ir pašalindama atskirų ribojimo rezistorių poreikį hibridiniuose stiprintuvų pakeitimuose. Įrenginys sujungia bipolinę ir FET proceso technologiją, kad užtikrintų patikimą išėjimo pakopos veikimą ir stabilų darbą esant didelėms apkrovoms. Galios plastikinis korpusas turi varinį laidų rėmą, skirtą pagerinti šilumos perdavimą ir šiluminį valdymą, o alternatyvi pramonės standarto TO-3 hermetiško korpuso parinktis leidžia izoliuotą montavimą prie šilumos šalintuvo, kai to reikia.

Tinka

• Profesionalių garso galios pakopų ir vieno kanalo stiprintuvų
• Garsiakalbių tvarkyklių ir aktyvių monitorių modulių
• Galios kondicionavimo pakopų garso įrangoje ir prietaisyse
• Hibridinių galios stiprintuvų, kuriems reikia vieno srovės ribojimo nustatymo, pakeitimui

Pagrindinės specifikacijos

• Išėjimo galios vertė: 125 W (vieno kanalo taikymams)
• Maitinimo įtampos diapazonas: iki ±40 V
• Nuolatinė išėjimo srovė: iki 5 A
• Korpuso matmenys: 20,3 × 4,62 × 17,6 mm (galios plastikinis korpusas)
• Integruota vartotojo programuojama srovės riba per vieną išorinį rezistorių
• Proceso technologija: nuosavybinė bipolinė ir FET gamyba
• Šiluminės savybės: varinis laidų rėmas geresniam šilumos perdavimui; TO-3 parinktis leidžia izoliuotą šilumos šalintuvo montavimą

Kaip naudoti

Įdiekite OPA541AP vadovaudamiesi standartinėmis stiprintuvo spausdintinės plokštės išdėstymo gairėmis, kad užtikrintumėte tinkamą šilumos išsklaidymą ir sumažintumėte parazitinę induktyvumą bei varžą išėjimo grandinėse. Konfigūruokite maitinimo įtampą iki ±40 V, atsižvelgdami į savo taikymą ir laikydamiesi absoliučių maksimalių reitingų. Nustatykite pageidaujamą srovės ribą pasirinkdami vieną išorinį rezistorių, prijungtą prie srovės ribojimo kontakto, kuris vienu metu programuoja tiek teigiamą, tiek neigiamą srovės ribas. Įdiekite atitinkamus atsiejimo kondensatorius arti maitinimo kontaktų ir laikykitės duomenų lapo rekomendacijų dėl įėjimo kompensavimo ir stabilumo su reaktyviosiomis garsiakalbių apkrovomis.

Rekomendacijos

Naudokite šilumos šalintuvą arba užtikrinkite pakankamą vario plotą spausdintinėje plokštėje šilumos išsklaidymui, kai veikia netoli įrenginio srovės ir galios ribų. Patikrinkite užprogramuotą srovės ribojimo rezistoriaus vertę ant prototipo esant numatomoms apkrovos sąlygoms, kad išvengtumėte klaidingo suveikimo ar nepakankamos apsaugos. Įrenginiams, kuriems reikia tiesioginio šilumos šalintuvo montavimo, apsvarstykite TO-3 hermetiško korpuso parinktį, kad išvengtumėte papildomos izoliacinės įrangos.
