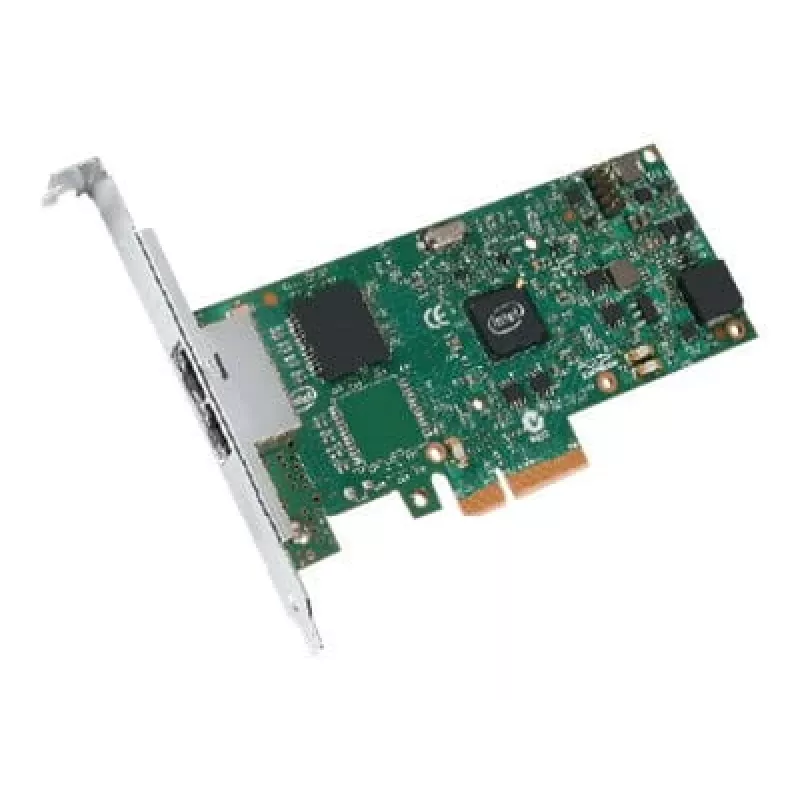

Fujitsu S26361-F4610-L522 tinklo plokštė Vidinis Ethernet 1000 Mbit/s

Fujitsu S26361-F4610-L522 yra vidinė Ethernet tinklo plokštė, paremta Intel I350-T2 valdikliu, turinti du Gigabit Ethernet prievadus (10/100/1000Base-T) per PCI Express magistralės sąsają. Plokštė palaiko laidinį ryšį, kurio didžiausia duomenų perdavimo sparta yra 1000 Mbit/s, ir įgyvendina įvairius IEEE tinklo standartus, užtikrinančius patikimą ir sparčią jungtį staliniuose kompiuteriuose ar serverių sistemose.

Privalumai

Ši tinklo plokštė siūlo du 1 Gbit Ethernet prievadus ir yra pagrįsta Intel I350 mikroschemų technologija, kad užtikrintų stabilų pralaidumą ir suderinamumą su įprastomis tinklo aplinkomis. Joje yra virtualizacijos funkcijos, įskaitant Virtual Machine Device Queues (VMDq) ir Single Root I/O Virtualization (SR-IOV), skirtos geresniam virtualių mašinų našumui, taip pat Wake-on-LAN su pasirenkamu prievadu. PCI Express sąsaja užtikrina mažo vėlinimo ryšį ir paprastą montavimą suderinamose sistemose.

Tinka

• Staliniams kompiuteriams, kuriems reikia dviejų Gigabit Ethernet prievadų
• Mažų biurų ar namų biurų tinklams, kuriems reikia patikimo laidinio ryšio
• Serveriams ar virtualizacijos šeimininkams, naudojantiems VMDq ar SR-IOV funkcijas
• Sistemoms, palaikančioms Wake-on-LAN ir standartines PCIe tinklo plokštes

Pagrindinės specifikacijos

• Modelis: Fujitsu S26361-F4610-L522
• Valdiklis: Intel I350-T2 (2× 1 Gbit prievadai)
• Sąsaja: PCI Express
• Didžiausia duomenų perdavimo sparta: 1000 Mbit/s
• Ryšys: Laidinis Ethernet (10/100/1000Base-T)
• Palaikomi standartai: IEEE 802.3i, 802.3u, 802.3ab, 802.3z, 802.3az, 802.3ad, 802.1Q, 802.1as
• Funkcijos: VMDq, SR-IOV (reikalingas BIOS/OS palaikymas), Wake-on-LAN su pasirenkamu prievadu

Kaip naudoti

Įdiekite Fujitsu S26361-F4610-L522 į laisvą PCI Express lizdą suderinamoje pagrindinėje plokštėje. Pritvirtinkite plokštę korpuse ir prijunkite Ethernet kabelius prie RJ-45 prievadų. Įjunkite sistemą ir įsitikinkite, kad operacinė sistema ar tvarkyklės atpažįsta Intel I350 valdiklį; jei reikia, įdiekite gamintojo arba Intel tvarkykles. Konfigūruokite tinklo nustatymus OS ar hipervizoriuje, kad priskirtumėte IP adresus, įjungtumėte Wake-on-LAN ir aktyvuotumėte virtualizacijos paskirstymą, pvz., VMDq ar SR-IOV, kai tai palaiko BIOS ir operacinė sistema.

Rekomendacijos

Plokštė skirta sistemoms, palaikančioms PCI Express, o SR-IOV funkcijai reikalingas atitinkamas BIOS ir operacinės sistemos palaikymas. Virtualizacijos šeimininkams įjunkite SR-IOV ir VMDq programinėje įrangoje ir hipervizoriaus nustatymuose tik patvirtinę suderinamumą. Naudokite aukštos kokybės Cat5e arba Cat6 kabelius optimaliam Gigabit našumui užtikrinti.
