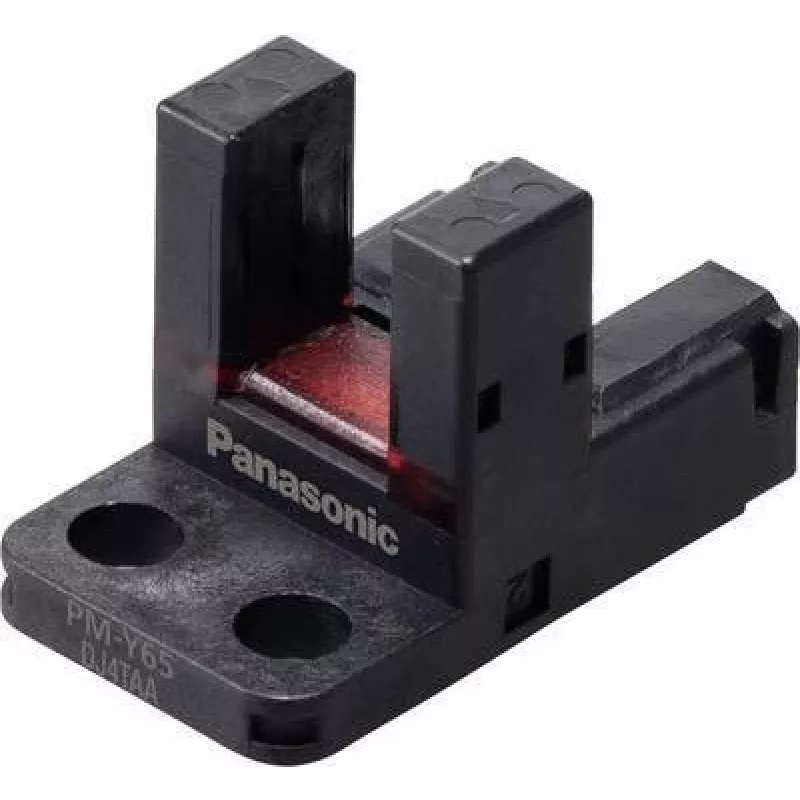

Fotoelektrinis šakės jutiklis Panasonic PM-Y65-P, Y tipo šakė, 5–24 V DC, šviesinis/tamsinis režimas

Panasonic PM-Y65-P yra Y tipo fotoelektrinis šakės jutiklis, sukurtas tiksliam objektų aptikimui automatizavimo ir medžiagų tvarkymo srityse. Kompaktiškas šakės profilis suteikia siaurą jutimo tarpą, kuris aptinka mažas dalis, etiketes, kraštus ir panašius objektus gamybos linijose bei paėmimo ir padėjimo sistemose. Jutiklis priima 5–24 V DC maitinimą ir palaiko tiek šviesinį, tiek tamsinį perjungimo režimus, kad atitiktų skirtingus valdymo logikos reikalavimus.

Privalumai

Y tipo šakės konstrukcija užtikrina stabilų, pakartojamą plonų ar mažų daiktų aptikimą be kontakto. Platus maitinimo įtampos diapazonas nuo 5 iki 24 V DC supaprastina integravimą su įprastomis valdymo įtampomis. Pasirenkamas šviesinis ir tamsinis veikimas leidžia suderinamumą su įvairiais PLC įėjimais ir jutiklių grandinėmis. Kompaktiškas, šakės formos korpusas palengvina montavimą ankštose erdvėse ir ant konvejerių kreiptuvų, kur šoninis priėjimas yra ribotas.

Tinka

• Mažų komponentų ir dalių aptikimui surinkimo ir paėmimo bei padėjimo įrangoje
• Etikečių buvimo ir kraštų aptikimui pakavimo ir juostų valdymo linijose
• Plonų medžiagų, juostelių ir substratų skaičiavimui ar pozicionavimui
• Integravimui į automatizavimo sistemas, reikalaujančias bekontakčio jutimo ankštose erdvėse

Pagrindiniai techniniai duomenys

• Jutiklio tipas: fotoelektrinė šakė (Y tipo)
• Maitinimo įtampa: 5–24 V DC
• Perjungimo režimai: pasirenkamas šviesinis ir tamsinis
• Jutimo formatas: kiauryminis šakės tarpas šoniniam aptikimui
• Numatyti objektai: mažos dalys, etiketės, kraštai, plonos medžiagos

Kaip naudoti

Sumontuokite jutiklį taip, kad objektas praeitų per šakės tarpą ir sutaptų su siųstuvu bei imtuvu. Prijunkite prietaisą prie 5–24 V DC maitinimo ir prijunkite išėjimą prie valdymo įėjimo pagal reikiamą šviesinio ar tamsinio režimo logiką. Sureguliuokite montavimo padėtį ir orientaciją, kad užtikrintumėte patikimą konkretaus objekto dydžio ir medžiagos aptikimą. Patikrinkite perjungimo veikimą, praleisdami tipinius daiktus per tarpą, ir patvirtinkite teisingą logiką su tolesniu valdikliu arba PLC.

Rekomendacijos

Kad veikimas būtų stabilus, laikykite šakės tarpą švarų nuo šiukšlių ir užtikrinkite nuoseklų objekto pateikimą per tarpą. Naudokite tinkamus montavimo laikiklius, kad sumažintumėte vibraciją ir išlaikytumėte suvedimą. Aptinkant atspindinčius arba skaidrius objektus, patikrinkite perjungimą ant faktinių medžiagų ir, jei reikia, sureguliuokite montavimo atstumą ar kampą, kad pagerintumėte kontrastą.
