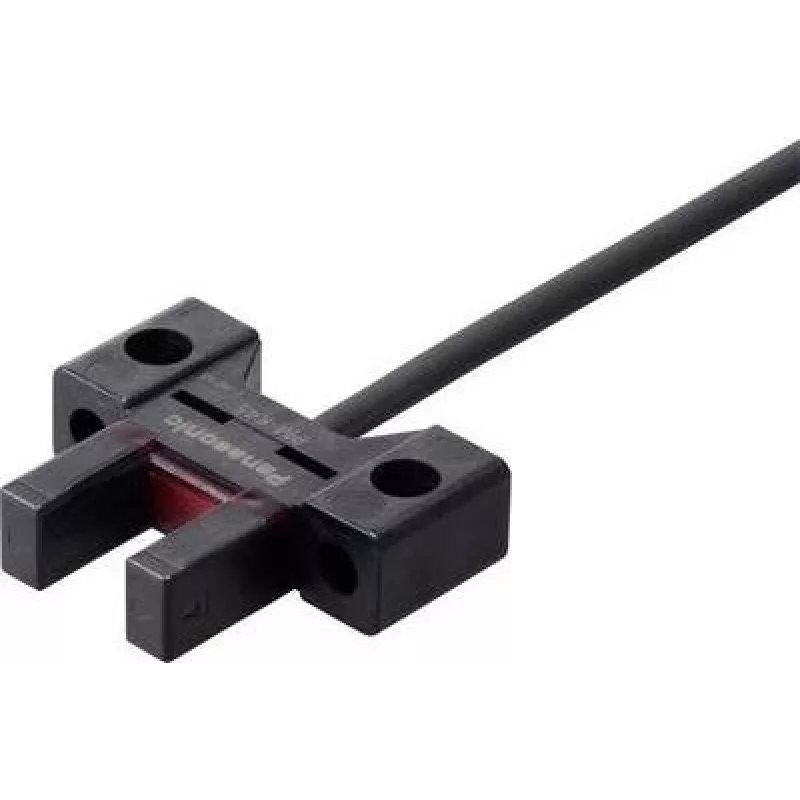

Fotoelektrinis jutiklis Panasonic PM-K45 K tipo šakinis šviesos barjeras, 5–24 V DC, šviesinis / tamsinis perjungimas

Panasonic PM-K45 yra K tipo šakinis fotoelektrinis jutiklis, sukurtas patikimam objektų aptikimui automatikos ir medžiagų tvarkymo sistemose. Jo šakinio tipo siųstuvo ir imtuvo išdėstymas užtikrina stabilų aptikimo zoną mažiems komponentams, etiketėms, kraštams ar panašiems taikiniams. Jutiklis veikia nuo 5 iki 24 V nuolatinės srovės ir palaiko pasirenkamus šviesinio (šviesus) ir tamsinio (tamsus) perjungimo režimus, kad atitiktų skirtingus taikymo logikos reikalavimus.

Privalumai

Kompaktiška šakinė forma užtikrina tikslų, pakartojamą mažų arba plonų objektų jutimą ankštose erdvėse. Platus nuolatinės srovės maitinimo diapazonas supaprastina integravimą į esamas valdymo sistemas. Galimybė pasirinkti tarp šviesinio ir tamsinio perjungimo suteikia lankstumo normaliai atviram arba normaliai uždaram signalo elgesiui be papildomų laidų. Optinė konstrukcija užtikrina nuoseklų veikimą aptinkant nepermatomas, permatomas ir pusiau permatomas medžiagas šakės tarpelyje.

Tinka

• Mažų dalių aptikimas ant konvejerių pakavimo ir surinkimo linijose
• Etikečių buvimo ir kraštų aptikimas spausdinimo arba ženklinimo sistemose
• Dalių skaičiavimas ir pozicionavimas paėmimo ir padėjimo įrangai
• Rūšiavimas ir kokybės kontrolė, kai reikalingas kompaktiškas jutimas

Pagrindinės specifikacijos

• Jutiklio tipas: K tipo šakinis fotoelektrinis (siųstuvas ir imtuvas šakėje)
• Maitinimo įtampa: 5–24 V DC
• Perjungimo režimai: pasirenkamas šviesinis (šviesus) ir tamsinis (tamsus)
• Montavimo stilius: šakinis / montuojamas korpusas fiksuotam jutimo tarpo išlygiavimui
• Aptikimo taikinys: mažos dalys, etiketės, kraštai, nepermatomos ir pusiau permatomos medžiagos

Kaip naudoti

Sumontuokite jutiklį taip, kad aptinkamas objektas praeitų per šakės tarpą, užtikrindami tinkamą siųstuvo ir imtuvo išlygiavimą. Prijunkite maitinimą nurodytame 5–24 V DC diapazone ir prijunkite perjungimo išėjimą pagal valdymo sistemos įvestį, atsižvelgdami į pasirinktą šviesinį arba tamsinį režimą. Sureguliuokite jutiklio padėtį, kad optimizuotumėte aptikimo nuoseklumą ir išvengtumėte nepageidaujamų fono atspindžių. Patikrinkite veikimą, judindami reprezentatyvias dalis per jutimo zoną ir patvirtindami teisingą išėjimo atsaką esamomis gamybos sąlygomis.

Rekomendacijos

Norėdami užtikrinti nuoseklius rezultatus, išlaikykite šakės tarpą švarų nuo šiukšlių ir įsitikinkite, kad jutiklis yra standžiai sumontuotas, kad išvengtumėte nesuderinamumo. Aptinkant permatomus arba labai atspindinčius objektus, išbandykite abu perjungimo režimus, kad nustatytumėte patikimiausią nustatymą. Laikykitės gamintojo nurodymų dėl aplinkos apribojimų ir naudokite tinkamas apsaugos priemones dulkėtoje, drėgnoje arba stiprios vibracijos aplinkoje.
