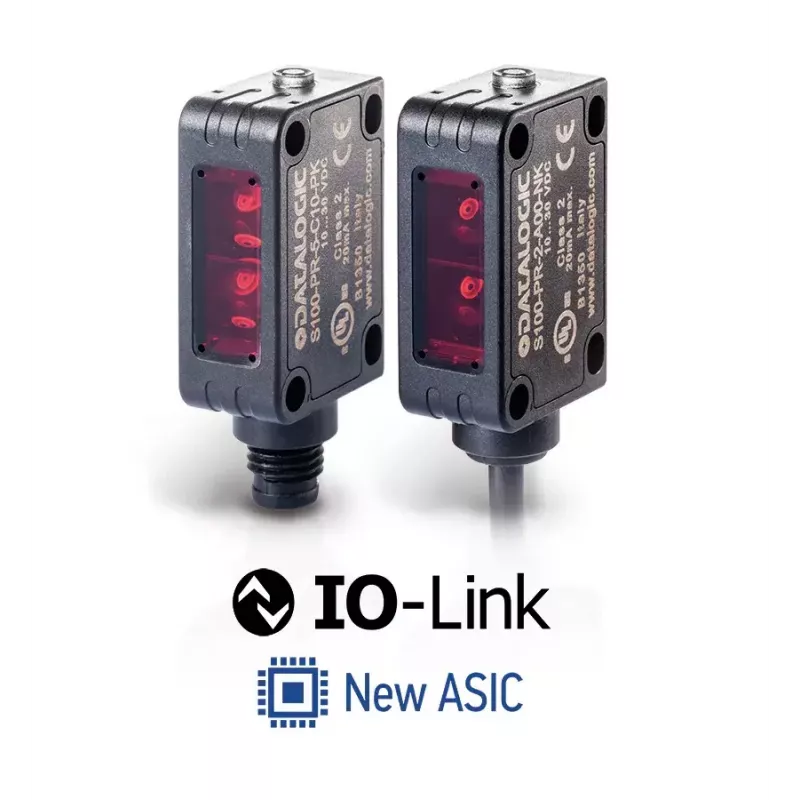

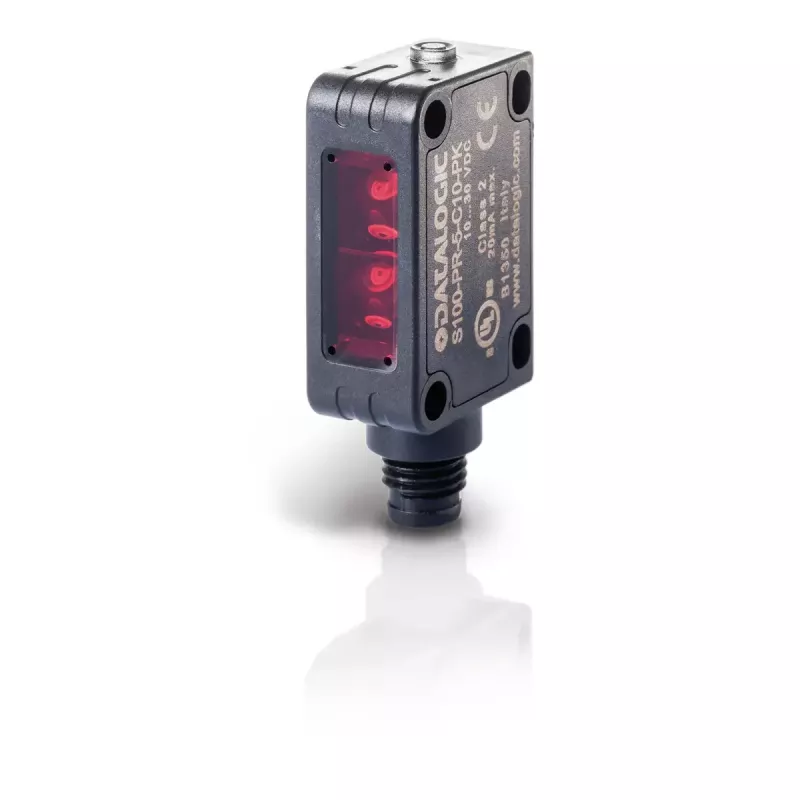

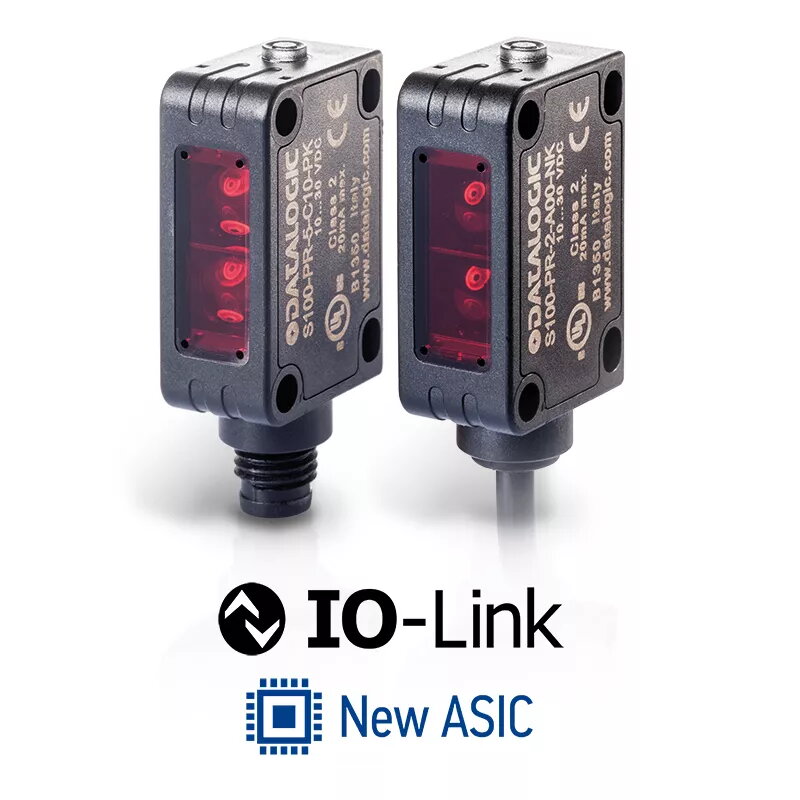

Fotoelektrinis jutiklis Datalogic 950811070 — atspindžio / pro šviesą aptikimas, kompaktiškas pramoninis jutiklis

Datalogic 950811070 yra kompaktiškas fotoelektrinis jutiklis, skirtas pramoniniam objektų aptikimui automatinėse linijose ir mašininio matymo sistemose. Jutiklis palaiko atspindžio ir pro šviesą aptikimo režimus, skirtus buvimo / nebuvimo registravimui, dalių skaičiavimui ir pozicionavimo užduotims. Jo mažas S100 serijos korpusas (20 x 32 x 12 mm) ir keturios tvirtinimo angos suteikia lanksčias montavimo galimybes, kartu minimizuojant vietos poreikį gamybinėje įrangoje.

Privalumai

S100 serijos konstrukcija pasižymi kompaktišku pėdsaku ir keliais tvirtinimo taškais, palengvinančiais mechaninę integraciją. Rankinio reguliavimo nebuvimas sumažina nustatymo laiką ir pašalina riziką, susijusią su atsitiktiniu parametrų pakeitimu. Sukurtas aplink Datalogic ASIC, jutiklis yra programuojamas per IO-Link nuotoliniam konfigūravimui ir diagnostikai. Dvigubi išvesties kanalai ir stabilus signalo veikimas IO-Link ryšio metu užtikrina patikimą skaičiavimą ir pozicionavimą be skaitmeninės išvesties drebėjimo. Galimi atspindžio ir pro šviesą aptikimo variantai, jutiklis siūlo pasirinkimus skirtingiems jutimo atstumams ir taikinių charakteristikoms.

Tinka

• Buvimo / nebuvimo aptikimui konvejerių linijose
• Dalių skaičiavimui ir indeksavimui surinkimo procesuose
• Objektų pozicionavimui ir kraštų aptikimui pernešimo įrangoje
• Integravimui į kompaktiškus mašininio matymo ar automatikos modulius

Pagrindinės specifikacijos

• Jutiklio tipas: fotoelektrinis (atspindžio arba pro šviesą aptikimas)
• Korpuso matmenys: miniatiūrinė S100 serija, 20 x 32 x 12 mm
• Montavimas: keturios tvirtinimo angos (dvi priekinės srieginės, dvi galinės išpjovos)
• Ryšys: programuojamas per IO-Link nuotoliniam konfigūravimui ir diagnostikai
• Išvestys: dvigubi išvesties kanalai su stabiliu skaitmeniniu signalizavimu ryšio metu
• Reguliavimas: fiksuota optinė sąranka su programine įranga (nėra rankinio derinimo)

Kaip naudoti

Montuokite jutiklį naudodami pateiktas tvirtinimo angas, pasirinkdami tinkamas sriegines arba išpjovas pozicijas, kad atitiktų jūsų mechaninę struktūrą. Pasirinkite atspindžio arba pro šviesą išdėstymą pagal jutimo atstumą ir taikinio charakteristikas; atspindžio režimas tinka trumpiems ar vidutiniams atstumams su atspindinčiais taikiniais, o pro šviesą rekomenduojamas didesniam patikimumui ilgesniuose tarpuose arba su mažo kontrasto taikiniais. Konfigūruokite veikimo parametrus ir išvesties režimus per IO-Link, kad nustatytumėte aptikimo slenksčius, laiko nustatymus ir išvesties logiką be fizinių reguliavimų.

Rekomendacijos

Užtikrinkite teisingą išlygiavimą ir stabilų montavimą, kad išlaikytumėte pakartojamą aptikimą. Naudokite pro šviesą konfigūraciją, kai aptinkate permatomus arba mažo kontrasto objektus. Naudokite IO-Link, norėdami išsaugoti ir atkartoti jutiklio nustatymus identiškose stotyse ir pasiekti diagnostiką profilaktinei priežiūrai.
