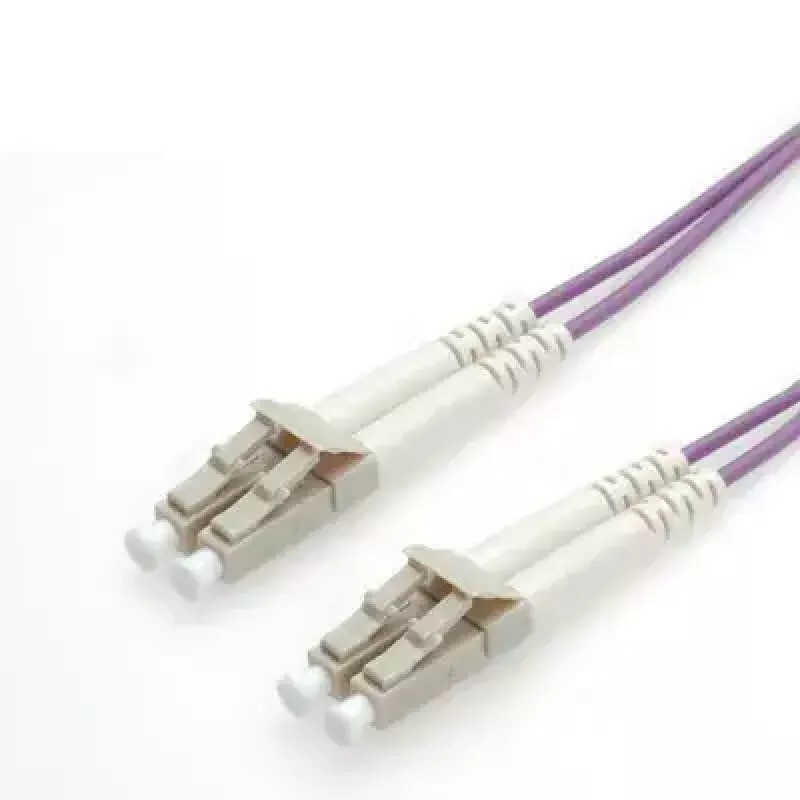

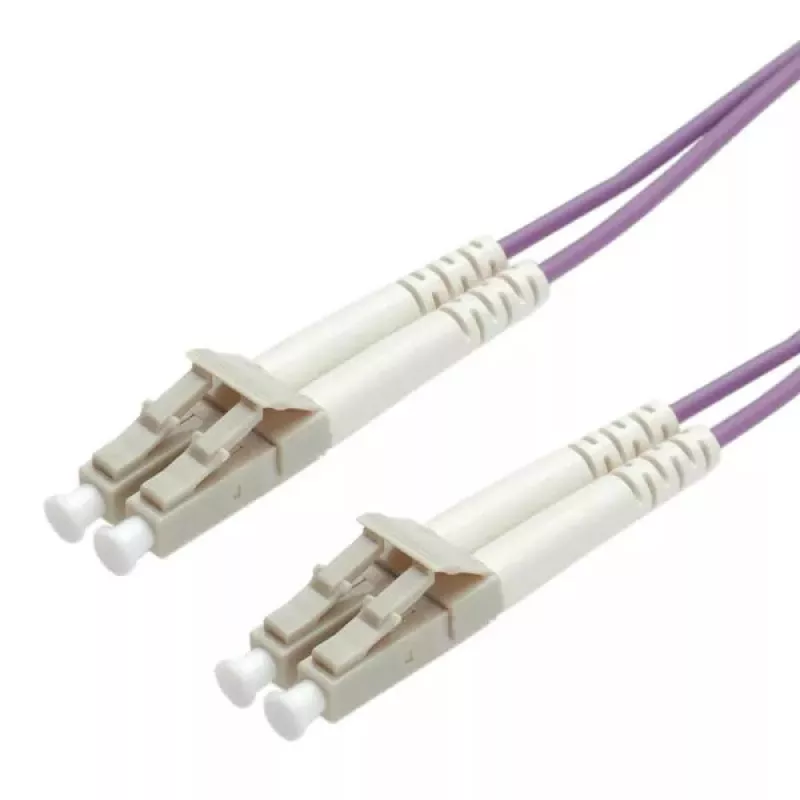

FO Jumper kabelis ROLINE 50/125µm OM4 LC/LC Low-Loss 1m

ROLINE šviesolaidinis perjungimo kabelis 50/125µm OM4 LC/LC mažų nuostolių 1 m yra dvigyslis daugiamodis sujungimo kabelis, skirtas didelio pralaidumo optinėms jungtims. Jame naudojama OM4 daugiamodė skaidula su LC jungtimis, sumontuotomis naudojant mažų nuostolių komponentus, siekiant sumažinti įterpimo nuostolius ir atgalinį atspindį. Kabelis skirtas 10 Gb/s Ethernet, Fibre Channel ir panašioms programoms ir palaiko atstumus iki 550 metrų, priklausomai nuo taikymo ir įrangos.

Privalumai

OM4 skaidula ir aukštos kokybės mažų nuostolių LC jungtys užtikrina mažesnius įterpimo nuostolius ir geresnius grįžtamojo signalo nuostolius, palyginti su standartinėmis jungtimis, o tai padeda išlaikyti signalo vientisumą ilgesniais atstumais. Kabelis pagamintas pagal ROLINE medžiagų ir apvalkalo standartus ir yra purpurinės spalvos, kad būtų lengva identifikuoti. Įprastas mažų nuostolių LC jungties slopinimas yra apie 0,15 dB, o standartinės LC jungties – apie 0,5 dB.

Tinka

• 10 Gb/s Ethernet jungtims pastatų ir miestelių magistralėse
• Fibre Channel jungtims duomenų centruose
• Didelio pralaidumo trumpo ir vidutinio nuotolio optiniam sujungimui (iki ~550 m, priklausomai nuo taikymo)

Pagrindinės specifikacijos

• Skaidulos tipas: Daugiamodė 50/125 µm, OM4
• Jungtys: LC/LC, mažų nuostolių
• Ilgis: 1 m
• Modalinė juostos plotis: 4700 MHz·km
• Įprastas mažų nuostolių LC slopinimas: ≈0,15 dB
• Spalva: purpurinė

Kaip naudoti

Įdiekite dvigyslį LC/LC perjungimo kabelį tarp suderinamų LC prievadų komutatoriuose, siųstuvuose-imtuvuose arba skirstymo skyduose, laikydamiesi tinkamo poliškumo siuntimui ir priėmimui. Su skaidula elkitės atsargiai, venkite staigių lenkimų ir saugokite jungčių galinius paviršius nuo dulkių ir užteršimo. Patikrinkite jungtis tinkama bandymo įranga, jei reikia tikslių nuostolių matavimų.

Rekomendacijos

Geriausiam veikimui naudokite mažų nuostolių LC jungtis švariais galiniais paviršiais, venkite per didelio lenkimo spindulio ir kabelį laikykite arba tieskite laikantis ROLINE montavimo praktikų. Naudokite OM4 sujungimo laidus aplinkoje, kurioje reikia didesnio modalinio juostos pločio ir ilgesnio pasiekiamumo, palyginti su žemesnės klasės daugiamodėmis skaidulomis.
