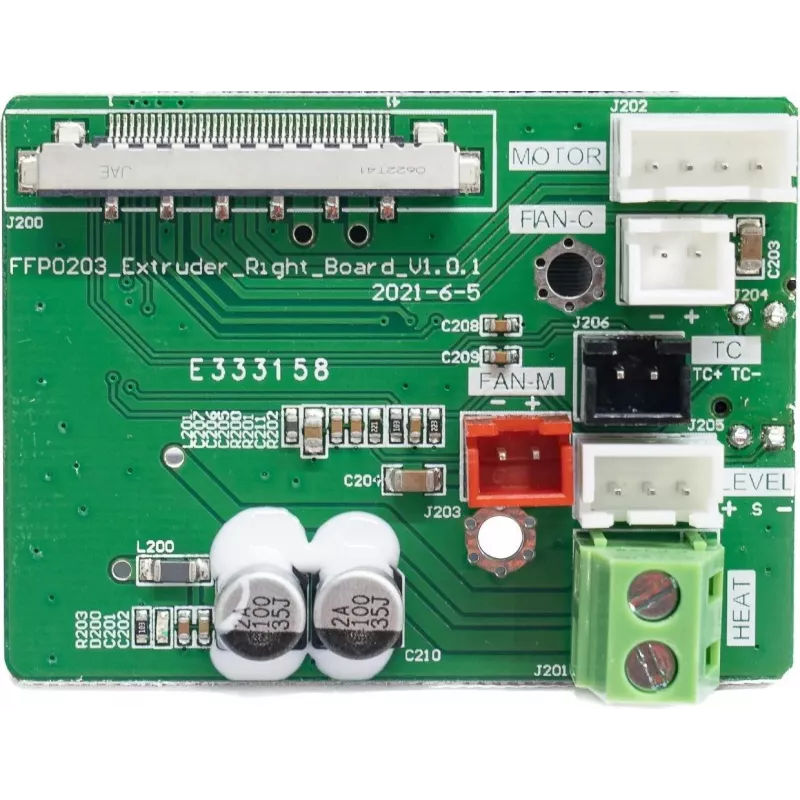

Flashforge ekstruderio adapterio plokštė 30002136001 3D spausdintuvo ekstruderio jungčiai

Flashforge ekstruderio adapterio plokštė, modelis 30002136001 (C3P), yra pakaitinė adapterio plokštė, skirta atkurti elektrines ir signalines jungtis tarp suderinamo 3D spausdintuvo pagrindinės plokštės ir jo ekstruderio. Plokštė užtikrina ryšį, energijos paskirstymą ir jutiklių sąsają, reikalingą tinkamam ekstruderio veikimui, padedanti grąžinti spausdintuvą į darbinę būklę po gedimo arba keičiant komponentus. Ji sukurta naudoti su Flashforge sistemomis, kurioms tinka ši specifinė adapterio forma ir jungčių išdėstymas.

Privalumai

Adapterio plokštė yra kompaktiškas, paruoštas montuoti sprendimas, leidžiantis atkurti ekstruderio jungtis nekeičiant visos pagrindinės plokštės ar ekstruderio mazgo. Ji palaiko standartines signalų ir maitinimo linijas, naudojamas Flashforge ekstruderiuose, taip sutrumpinant trikčių šalinimo laiką remonto metu. Jos formos faktorius ir jungčių išdėstymas atitinka suderinamus spausdintuvų modelius, užtikrindami nuoseklų pritaikymą ir patikimus elektrinius kontaktus, o tai padeda išlaikyti spausdinimo kokybę ir pastovų ekstruderio veikimą.

Tinka

• Nereaguojančios ar elektra pažeistos ekstruderio jungties taisymui
• Sugedusios adapterio plokštės keitimui atliekant įprastinę priežiūrą
• Spausdintuvo atnaujinimui, kai reikalinga suderinama adapterio plokštė
• Aptarnavimo centrams ir technikams, atliekantiems 3D spausdintuvų diagnostiką ir taisymą

Pagrindinės specifikacijos

• Funkcija: adapterio plokštė ekstruderio elektros ir signalų sąsajai
• Suderinamumas: sukurta specifiniams Flashforge ekstruderio jungčių išdėstymams ir sistemoms
• Jungtys: daugiakontakčiai ekstruderio ir pagrindinės plokštės lizdai, skirti maitinimo, termistoriaus, šildytuvo ir valdymo signalams
• Formos faktorius: kompaktiška spausdinta plokštė, kurios dydis atitinka suderinamų Flashforge tvirtinimo ir jungčių padėtis
• Elektra: palaiko standartinę žemos įtampos nuolatinės srovės maitinimą ir skaitmeninius / analoginius jutiklių signalus, naudojamus ekstruderio moduliuose

Kaip naudoti

Išjunkite spausdintuvą ir atjunkite jį nuo elektros tinklo prieš pradėdami bet kokius darbus. Nuimkite reikiamus spausdintuvo dangčio skydus, kad pasiektumėte esamą ekstruderio adapterį ar laidų pynę. Atjunkite seną adapterio plokštę nuo ekstruderio ir pagrindinės plokštės jungčių, atkreipdami dėmesį į jungčių orientaciją ir kabelių vedimą. Įdėkite pakaitinę adapterio plokštę, įstatydami jungtis į tinkamus lizdus ir nutiesdami kabelius taip, kad būtų išvengta įtempimo ar trukdžių. Vėl uždėkite dangčius, prijunkite maitinimą ir atlikite pradinį bandymų seką, kad patikrintumėte, ar šildytuvo, termistoriaus ir variklio signalai reaguoja tinkamai. Jei reikia, atlikite pagrindinį kalibravimą ir trumpą bandomąjį spausdinimą, kad patvirtintumėte normalų veikimą.

Rekomendacijos

Elkitės su spausdinta plokšte ir jungčių kontaktais atsargiai, kad nesulenktumėte ar neužterštumėte. Dirbdami spausdintuvo viduje, naudokite elektrostatinės iškrovos apsaugos priemones. Jei nesate tikri dėl suderinamumo ar montavimo veiksmų, pasiskaitykite Flashforge aptarnavimo dokumentaciją arba kreipkitės į kvalifikuotą techniką, kad išvengtumėte spausdintuvo ar ekstruderio komponentų sugadinimo.
