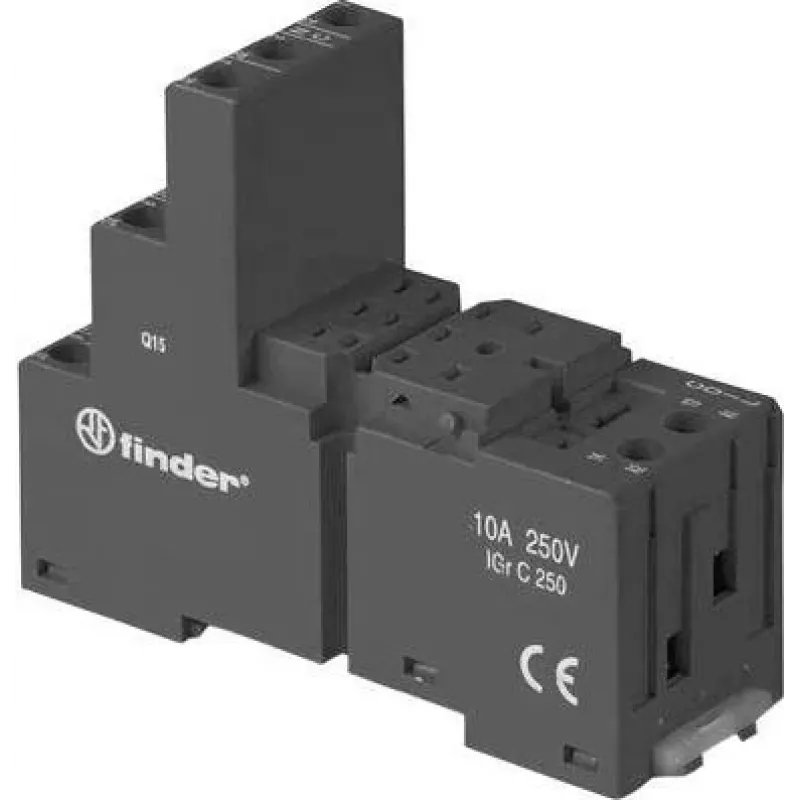

Finder 94.03.0 juodas varžtinis lizdas 55.33/55.34 ir 85.33/85.34 relėms, 3 polių, 10A 250V, DIN/skydo montavimas

Relių instaliacijos dažnai kenčia nuo nepatikimų jungčių, kai lizdai netinkami arba prastai pritvirtinti. Finder 94.03.0 varžtinis lizdas pašalina šią riziką, suteikdamas specializuotą, tvirtą pagrindą Finder 55.33, 55.34, 85.33 ir 85.34 serijų relėms. Jo 3 polių konfigūracija su varžtiniais gnybtais užtikrina tvirtą, vibracijai atsparų laikymą vientisisms arba daugiasluoksniams laidams, todėl idealiai tinka pramoniniams valdymo skydams, HVAC sistemoms ir automatikos įrangai.

Kam skirta

Šis lizdas sukurtas elektros inžinieriams, skydų montuotojams ir techninės priežiūros specialistams, kuriems reikia patikimo relių montavimo sprendimo. Jis tinka programoms, kuriose reikalingas DIN bėgelio arba skydo montavimas ir kur laidai turi išlikti saugūs nuolatinio veikimo metu. Nesvarbu, ar atnaujinate esamas valdymo spintas, ar kuriate naujas automatikos sistemas, šis lizdas užtikrina profesionalaus lygio prijungimo tašką.

Pagrindinės savybės

• Suderinamas su Finder 55.33, 55.34, 85.33 ir 85.34 relių serijomis
• 3 polių varžtinių gnybtų jungtis vientisisms arba daugiasluoksniams laidininkams
• Nominali 10 A srovė ir 250 V AC įtampa
• Montuojamas ant DIN bėgelio arba skydo, užtikrinantis lankstų įrengimą
• Juodas poliamido korpusas su IP20 apsauga
• Platus darbinės temperatūros diapazonas nuo -40 °C iki +70 °C
• CE ir cURus patvirtinimai, užtikrinantys atitiktį pasauliniams standartams

Specifikacijos

• Produkto tipas: Relės lizdas
• Polių skaičius: 3
• Gnybtų tipas: Varžtiniai gnybtai
• Montavimo tipas: DIN bėgelis / skydo montavimas
• Suderinamos relių serijos: Finder 55.33, 55.34, 85.33, 85.34
• Nominali srovė: 10 A
• Nominali įtampa: 250 V AC
• Dielektrinis stipris (ritė-kontaktai): 6 kV (1,2/50 µs)
• Darbinės temperatūros diapazonas: -40 iki +70 °C
• Laido nuėmimo ilgis: 8 mm
• Varžto priveržimo momentas: 0,5 Nm
• Maks. vientiso laido skerspjūvis: 1x 6 mm² / 2x 2,5 mm²
• Maks. daugiasluoksnio laido skerspjūvis: 1x 4 mm² / 2x 2,5 mm²
• Spalva: Juoda
• Apsaugos laipsnis: IP20
• Izoliacijos medžiaga: Poliamidas (PA)
• Patvirtinimai: CE, cURus

Patarimai

Jungdami nuimkite laidų izoliaciją iki 8 mm ir priveržkite varžtus 0,5 Nm momentu, kad būtų užtikrintas optimalus kontaktas. Daugiasluoksniams laidams naudokite įvorės, kad nesusidarytų susisukimai. Montuokite lizdą ant standartinio 35 mm DIN bėgelio arba tiesiai prie skydo naudodami tinkamus varžtus. Prieš montuodami visada patikrinkite relės suderinamumą, kad užtikrintumėte saugų tvirtinimą.
