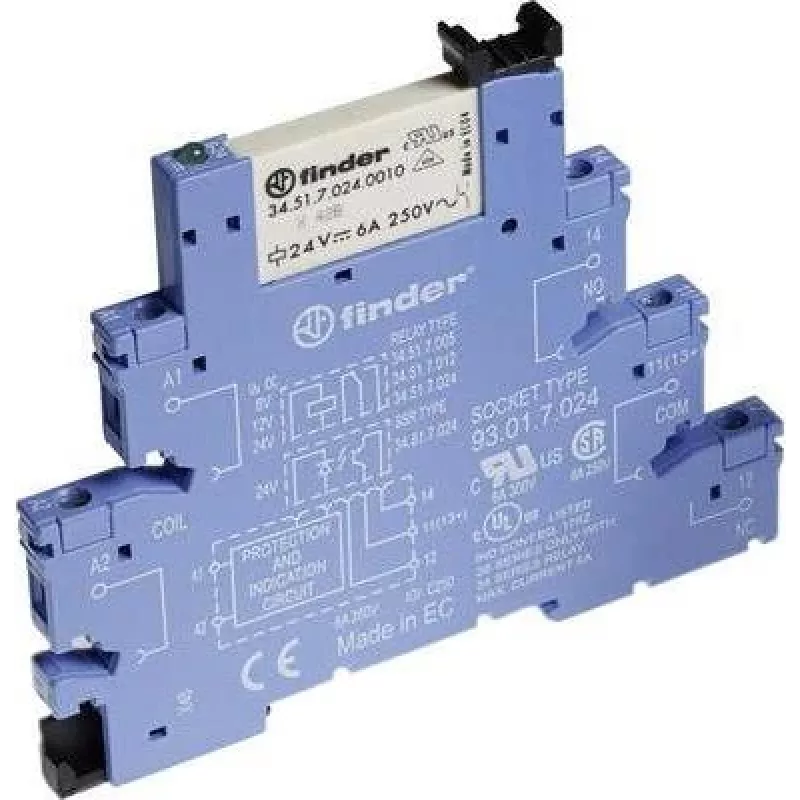

Finder 38 serijos sąsajos relės modulis, 1 CO 6A, 12V DC ritė, 6,2 mm, Push-in 38.51.7.012.5050

Pramoninėse valdymo spintose vietos yra labai mažai, o patikimas signalų konvertavimas yra labai svarbus. „Finder 38“ serijos sąsajos relės modulis (tipas 38.51.7.012.5050) išsprendžia abi šias problemas: jame telpa 1 perjungimo (SPDT) relė su 6 A perjungimo galimybe itin plonuose 6,2 mm DIN bėgio korpusuose, užtikrinant kompaktišką sąsają tarp PLC išėjimų ir lauko įrenginių. Jo 12 V DC ritė ir push-in gnybtai užtikrina greitą laidų prijungimą be įrankių, o integruotas LED ir apsauginė ritė supaprastina paleidimą ir diagnostiką.

Kam skirta

Šis modulis idealiai tinka skydų gamintojams, sistemų integratoriams ir techninės priežiūros inžinieriams, dirbantiems automatizavimo, pastatų valdymo ir mašinų valdymo srityse. Jis tinka toms reikmėms, kai kelių relių reikia sutalpinti ribotoje spintos erdvėje, pavyzdžiui, PLC išėjimų izoliavimui, signalų stiprinimui ar mažų kontaktorų ir vožtuvų valdymui.

Pagrindinės savybės

• Itin platus 6,2 mm plotis sutaupo iki 50 % bėgio vietos, palyginti su standartinėmis relėmis
• 1 perjungimo kontaktas (SPDT), skirtas 6 A / 250 V AC, universaliam perjungimui
• 12 V DC ritė su mažomis energijos sąnaudomis (0,17 W) ir LED būsenos indikatoriumi
• Push-in gnybtai, užtikrinantys greitą ir saugų prijungimą be specialių įrankių
• Didelis dielektrinis stiprumas (6 kV tarp ritės ir kontaktų), užtikrinantis saugią izoliaciją
• Platus darbinės temperatūros diapazonas nuo -40 °C iki +70 °C

Specifikacijos

• Kontaktų konfigūracija: 1 CO (SPDT)
• Vardinė srovė: 6 A
• Vardinė įtampa: 250 V AC
• Ritės įtampa: 12 V DC
• Montavimas: DIN bėgis (EN 60715)
• Gnybtų tipas: Push-in
• Kontaktų medžiaga: AgNi
• Elektrinė tarnavimo trukmė: 100 000 operacijų esant vardinei apkrovai
• Mechaninė tarnavimo trukmė: 10 milijonų operacijų
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -40 °C iki +70 °C
• Matmenys (P x A x G): 6,2 x 94,3 x 76 mm

Patarimai

Naudokite 12 V DC maitinimo šaltinį, kurio galia pakankama ritės apkrovai. Indukcinėms apkrovoms apsvarstykite galimybę pridėti laisvai slenkančio diodo arba RC slopintuvą, kad prailgintumėte kontaktų tarnavimo laiką. Užtikrinkite tinkamą vėdinimą korpuse, nes modulis atitinka IP20 ir nėra apsaugotas nuo dulkių ar drėgmės.
