Fiber panel ACT FA2044 24 ports unloaded

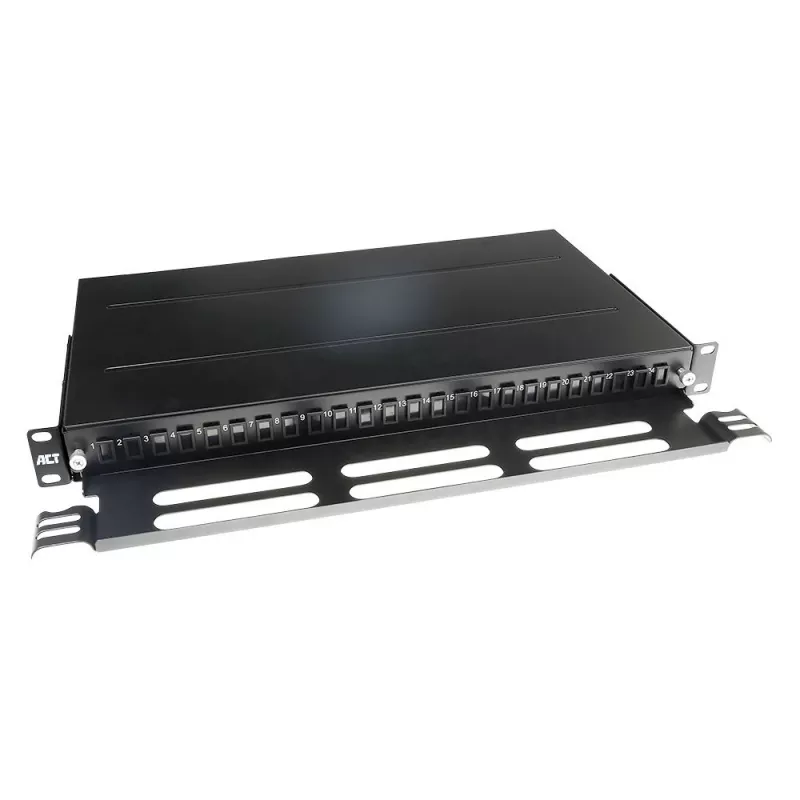

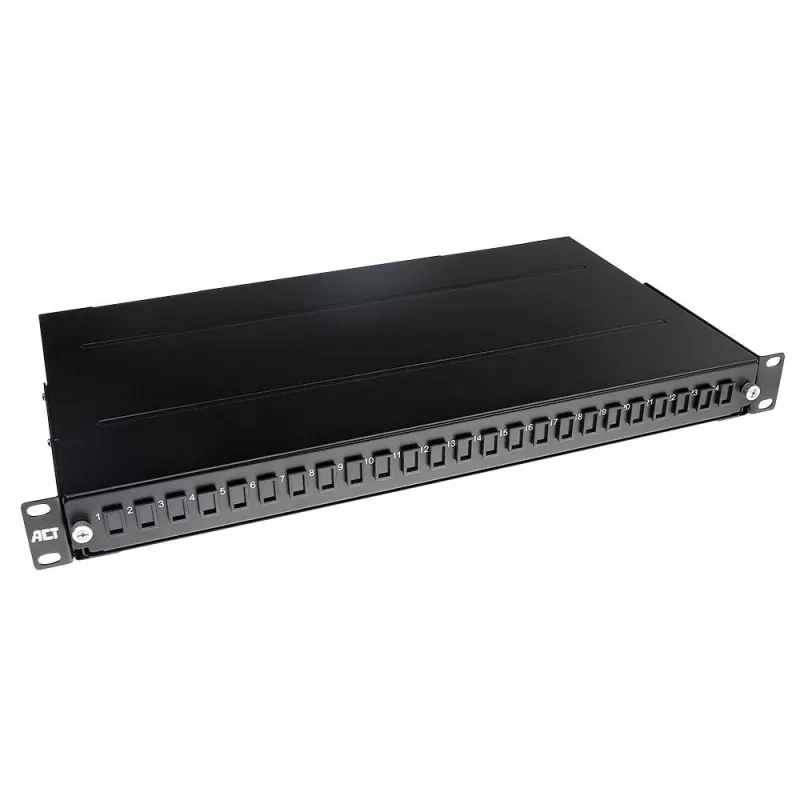

ACT skaidulinis skydelis FA2044 yra 1U stelažinis neužpildytas skaidulinis skydelis, skirtas tvarkyti ir valdyti iki 24 skaidulinių jungčių. Pagamintas iš patvarios SPCC medžiagos, juodos apdailos, matmenys 482,6 mm (P) × 43,6 mm (A) × 265,5 mm (G), jis palaiko LC jungčių modulius ir priima keičiamas tuščias plokštes, kad būtų galima pritaikyti įvairių tipų jungtis.

Privalumai

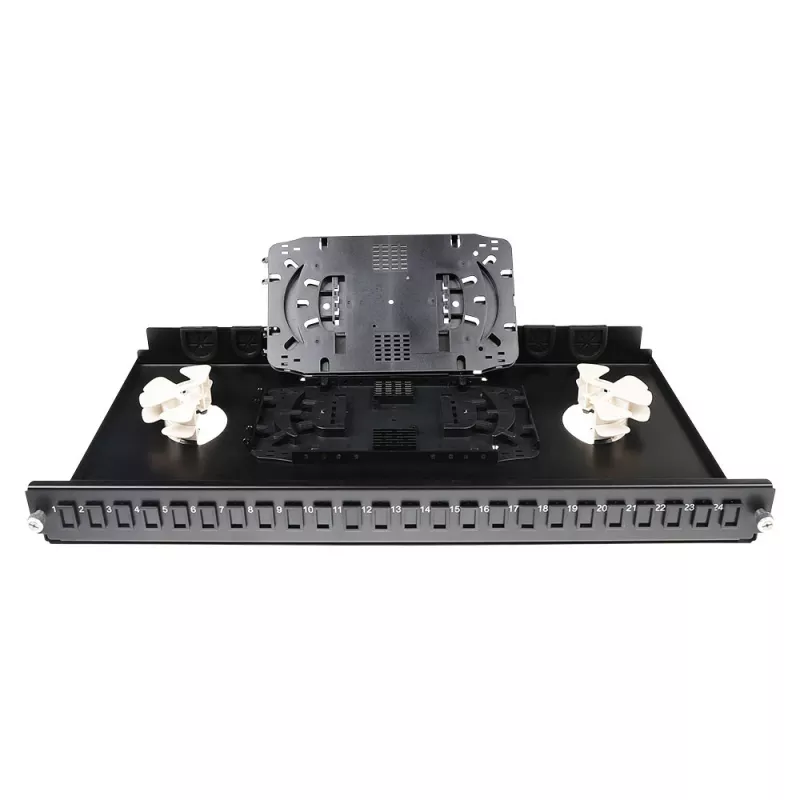

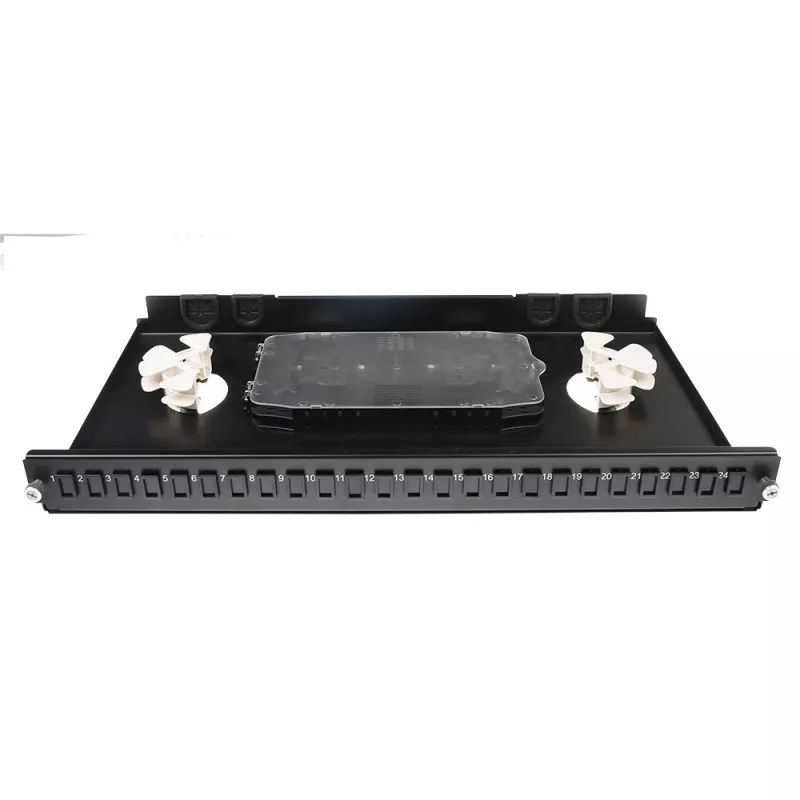

Skydelis tiekiamas su 24 tuščiomis plokštėmis, kurias galima pakeisti, kad tilptų 24× LC(DX), SC(SX), ST(SX) arba E2000(DX) moduliai, leidžiantys lanksčiai konfigūruoti jungtis. Jame yra dvi sujungimo kasetės ir tvarkymo ritės, skirtos tvarkingam skaidulų nukreipimui ir sujungimų apsaugai. Ištraukiamas dėklas palengvina prieigą montavimo ir priežiūros metu, o dvi kabelių įvedimo angos priima PG11 ir PG13 kabelių sandariklius (sandarikliai nepridedami).

Tinka

• Stelažiniam skaidulų paskirstymui duomenų centruose ir serverių patalpose
• Telekomunikacijų ir tinklo įrenginiams, kuriems reikia modulinių jungčių konfigūracijų
• Aplinkoms, kuriose reikalinga sujungimų apsauga ir tvarkingas kabelių valdymas

Pagrindinės specifikacijos

• Modelis: ACT FA2044
• Prievadai (neužpildyti): 24 (tuščios plokštės keičiamos)
• Palaikomi jungčių tipai: LC, SC, ST, E2000 (naudojant keičiamas plokštes)
• Medžiaga: SPCC
• Apdaila: Juoda
• Matmenys (P×A×G): 482,6 × 43,6 × 265,5 mm
• Pridedami priedai: 24 tuščios plokštės, 2 sujungimo kasetės, tvarkymo ritės
• Dėklas: Ištraukiamas

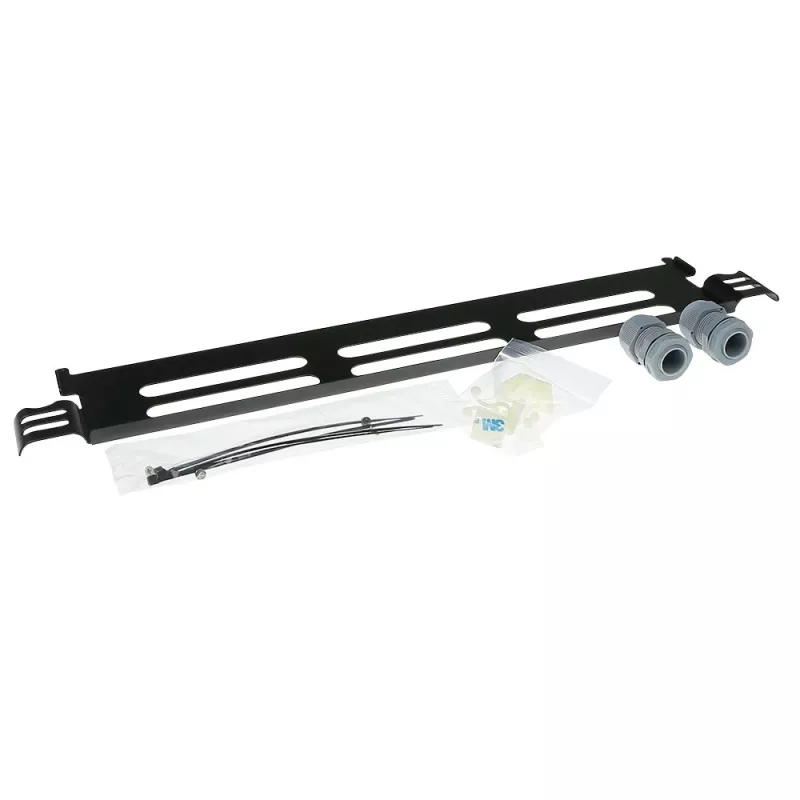

• Kabelio įvedimas: Dvi PG11 ir dvi PG13 angos (kabelių sandarikliai nepridedami)

Kaip naudoti

Sumontuokite FA2044 skydelį standartiniame 19 colių stelaže, užimančiame 1U aukščio. Įdiekite atitinkamus jungčių modulius, pakeisdami tuščias plokštes norimomis LC, SC, ST ar E2000 adapterių plokštėmis. Nukreipkite skaidulinius kabelius per pasirinktas PG11 arba PG13 kabelių įvedimo angas, pritvirtinkite tinkamais kabelių sandarikliais (nepridedami) ir sutvarkykite skaidulas ant tvarkymo ričių. Įdėkite skaidulų sujungimus į pateiktas sujungimo kasetes ir, baigę jungtis, uždarykite ištraukiamą dėklą, kad apsaugotumėte skaidulas ir išlaikytumėte tvarkingą nukreipimą.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite suderinamas adapterių plokštes ir tinkamus kabelių sandariklius PG11 arba PG13 angoms, laikykitės gamintojo nurodytų lenkimo spindulių ribų ir pritvirtinkite skaidulas ant tvarkymo ričių, kad išvengtumėte įtempimo jungtims ir sujungimams.
