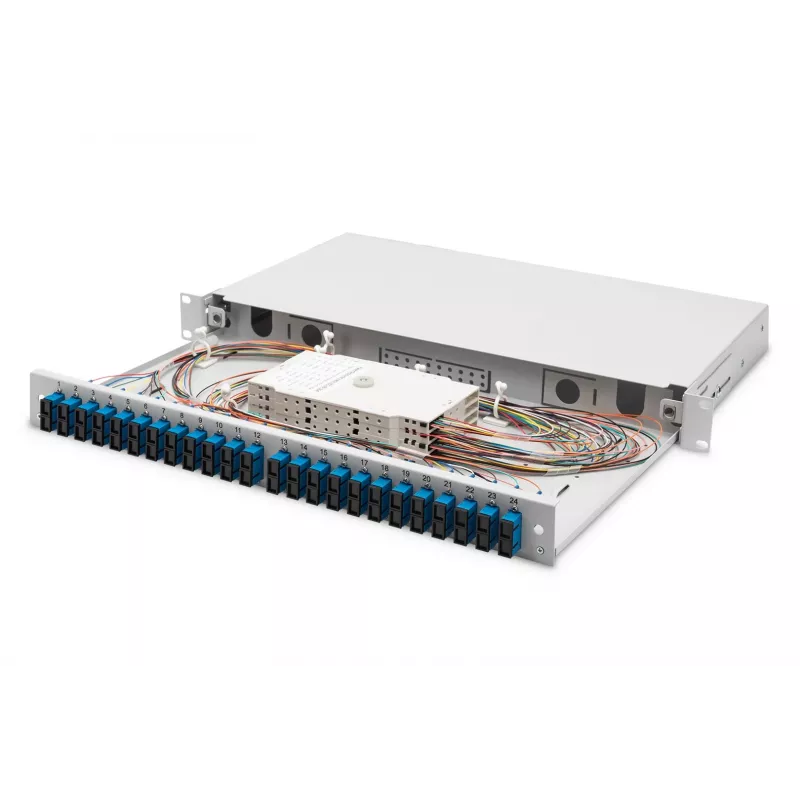

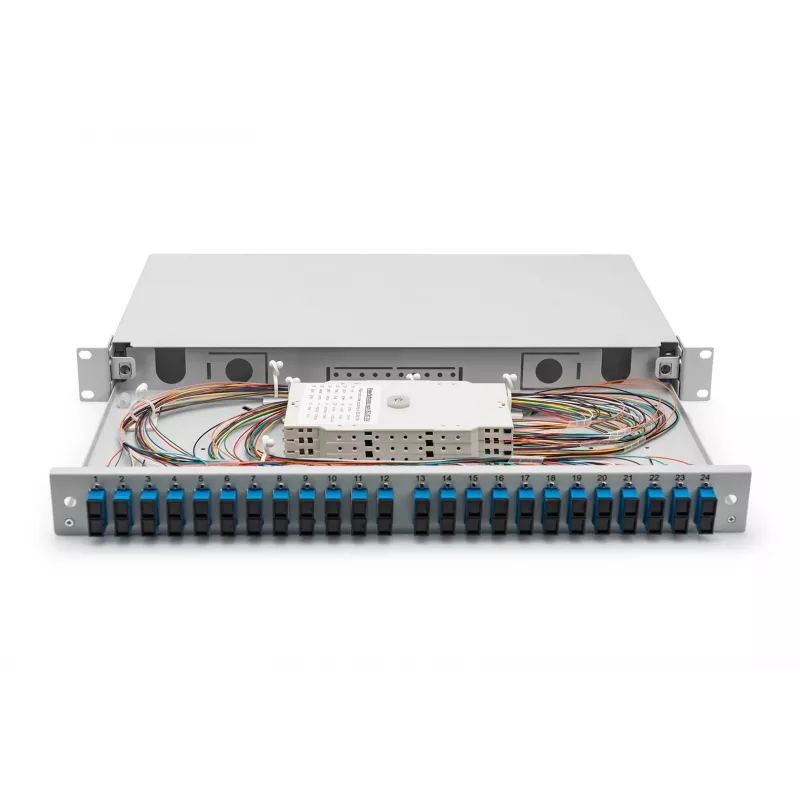

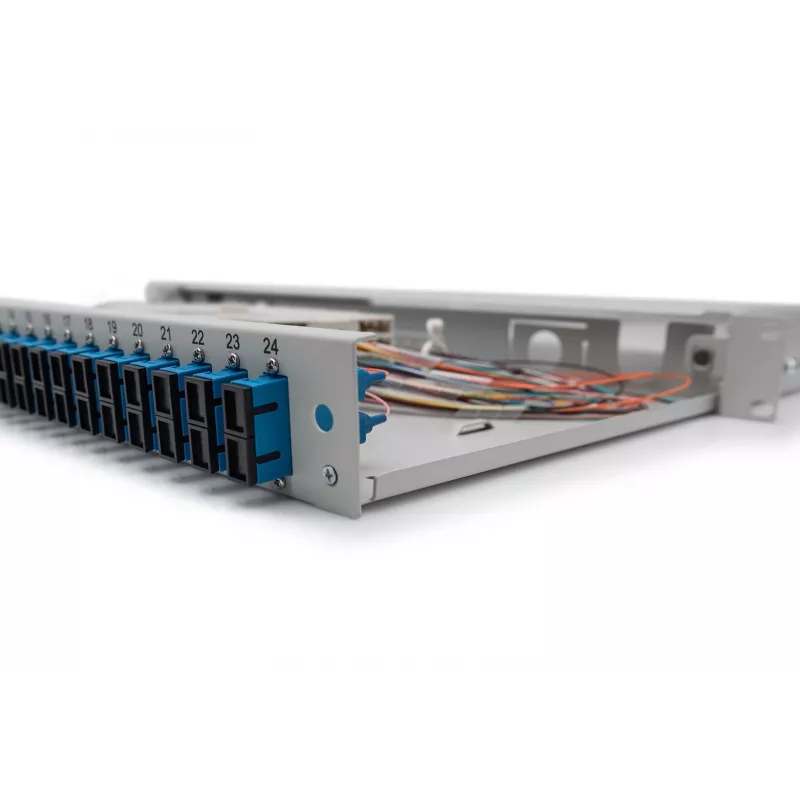

Fiber Optic Splice Box Digitus DN-96322/9

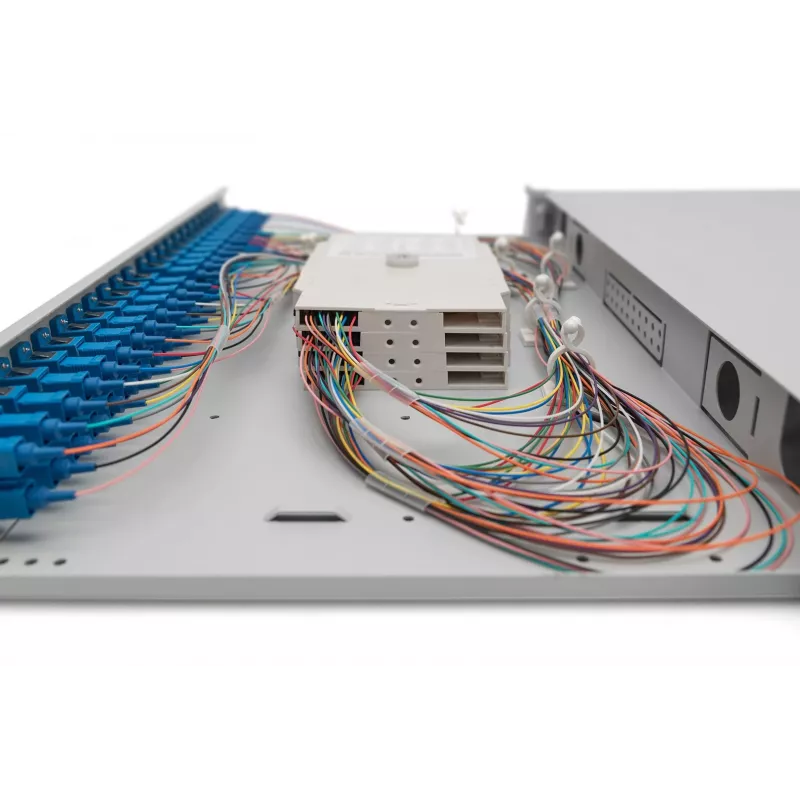

Fiber Optic Splice Box Digitus DN-96322/9 yra iš anksto paruošta sujungimo dėžutė, skirta SC jungtims ir pluošto užbaigimo laidams. Joje yra spalvotų, atvirų pluošto užbaigimo laidų, kurie nukreipiami į sujungimo kasetę (-es), ir slankiojančios kasetės konstrukcija. Dėžutėje yra jungtys su keraminėmis įvorėmis, įdėtos į polimerinius korpusus, ir plieninis nešiklio korpusas su lakuota apdaila. Įrenginys skirtas montuoti į stovą (1U, 19") ir apima PG 16 varžtą, kasetę, kasetės dangtelį ir įtempimo mažinimo įtaisą.

Privalumai

Sujungimo dėžutė siūlo iš anksto surinktą sprendimą, supaprastinantį pluošto užbaigimo ir sujungimo operacijas. Spalvoti užbaigimo laidai padeda identifikuoti montavimo ir priežiūros metu. Keraminėmis įvorėmis aprūpintos jungtys užtikrina tikslų pluošto išlygiavimą ir mažus įterpimo nuostolius, o plieninis nešiklio korpusas suteikia mechaninę apsaugą ir ilgaamžiškumą. Komplekte esantys priedai (kasetė, dangtelis, įtempimo mažinimo įtaisas) palaiko greitą montavimą.

Tinka

• Pluošto paskirstymui stovuose duomenų centruose ir telekomunikacijų stovuose
• SC pluošto jungčių organizavimui ir apsaugai
• Pluošto sujungimo ir užbaigimo taškams struktūrinėje kabelinėje sistemoje

Pagrindinės specifikacijos

• Formos faktorius: 1U montavimas į stovą (19")
• Plotis: 483 mm (19")
• Gylis: 280 mm
• Nešiklio korpuso medžiaga: 1,5 mm lakštinis plienas, lakuotas
• Kasetė: slankiojanti konstrukcija; palaiko iš anksto paruoštus pluošto užbaigimo laidus, nukreiptus į sujungimo kasetę (-es)
• Jungtys: keraminė įvorė polimeriniame korpuse, tinkama SC jungtims
• Pluošto užbaigimo laidai: spalvoti, atviri ir įstatyti į sujungimo kasetę (-es)
• Komplekte esantys priedai: PG 16 varžtas, sujungimo kasetė, kasetės dangtelis, įtempimo mažinimo įtaisas

Kaip naudoti

Sumontuokite 1U korpusą į 19" stovą naudodami tinkamus stovo varžtus. Ištraukite kasetę, nukreipkite įeinančius pluoštus ir iš anksto paruoštus spalvotus užbaigimo laidus į sujungimo kasetę (-es), atlikite sujungimą kasetės viduje ir uždarykite kasetę su pridedamu dangteliu. Įstatykite SC jungtis į priekinio skydo angas, kaip reikia. Naudokite pridedamą įtempimo mažinimo įtaisą ir PG 16 varžtą, kad pritvirtintumėte įeinančių kabelių įvadus ir išvengtumėte mechaninio įtempimo sujungimams.

Rekomendacijos

Montuokite ir tvarkykite pluošto užbaigimo laidus ir sujungimus švarioje aplinkoje; laikykitės standartinių šviesolaidžio saugos praktikų. Naudokite tinkamus įrankius sujungimui ir užtikrinkite, kad jungtys ir movos būtų švarios prieš sujungimą, kad išlaikytumėte mažus įterpimo nuostolius.
