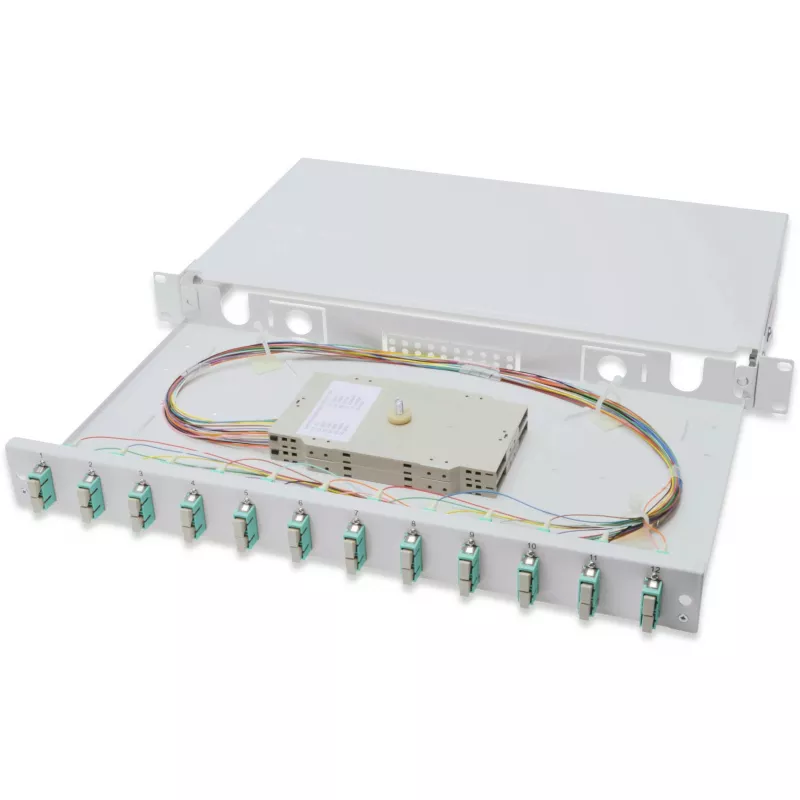

Fiber Optic Splice Box Digitus DN-96321/3

„Digitus“ šviesolaidžių sujungimo dėžutė DN-96321/3 yra 1U aukščio, iš anksto įrengta sujungimo dėžutė, skirta 12 SC dvipusių (DX) prievadų ir suderinama su OM3 daugiamodžiu pluoštu. Įdėta į patikimą plieninį korpusą, joje yra sujungimo kasetė, spalvoti sujungimo laidai (pigtails) ir SC jungtys (couplers), suteikiantys kompaktišką ir apsaugotą sprendimą, skirtą organizuoti ir užbaigti šviesolaidžių sujungimus stovuose arba ant sienos montuojamuose įrenginiuose.

Privalumai

Įrenginys sujungia erdvę taupantį 1U formos faktorių su tvirtu plieniniu korpusu, užtikrinančiu mechaninę apsaugą ir suderinamumą su stovu. Iš anksto sumontuoti komponentai – sujungimo kasetė, spalvoti sujungimo laidai ir SC DX jungtys – sumažina montavimo vietoje laiką ir supaprastina diegimą. Suderinamumas su OM3 pluoštu užtikrina našumą, tinkamą trumpojo nuotolio daugiamodžiams tinklams, o 12 × SC DX išdėstymas palaiko įprastus dvipusius ryšius.

Tinka

• Duomenų centrams ir serverių patalpoms šviesolaidžių valdymui
• Telekomunikacijų spintoms ir stovų įrenginiams
• Jungčių ir sujungimų konsolidavimui struktūrizuotose kabelių sistemose
• Trumpojo nuotolio daugiamodžių tinklų linijoms, naudojančioms OM3 pluoštą

Pagrindinės specifikacijos

• Modelis: Digitus DN-96321/3
• Formos faktorius: 1U į stovą montuojama sujungimo dėžutė
• Jungties tipas: 12 × SC dvipusės (DX) jungtys (couplers)
• Komplekte: sujungimo kasetė, spalvoti sujungimo laidai, jungtys
• Pluošto tipas: OM3 daugiamodis
• Korpuso medžiaga: plienas
• Pakuotės matmenys (P × G): 315 mm × 515 mm
• Prekės ženklas: DIGITUS
• Gamintojo kodas: DN-96321/3, EAN: 4016032278351

Kaip naudoti

Sumontuokite 1U sujungimo dėžutę standartiniame 19 colių stove arba tinkamame sieniniame laikiklyje. Nukreipkite įeinančius šviesolaidinius kabelius į galinius arba šoninius įvadus, pritvirtinkite juos įtempimo mažinimo priemonėmis ir paruoškite pluoštus sujungimui pagal standartines pluošto sujungimo procedūras. Įdėkite sujungimus į pridedamą sujungimo kasetę ir nukreipkite sujungimo laidus prie priekinio skydo SC DX jungčių, skirtų perjungimui. Uždarykite dangtį ir įsitikinkite, kad kabeliai yra pritvirtinti, kad jų lenkimo spindulys nebūtų mažesnis už nurodytą minimalų lenkimo spindulį.

Rekomendacijos

Su pluošto gijomis elkitės atsargiai ir laikykitės pramonės geriausios praktikos valant, nuimant apvalkalą ir sujungiant. Naudokite tinkamus įrankius OM3 daugiamodžiam pluoštui ir išlaikykite minimalius lenkimo spindulius, kad išsaugotumėte optinį našumą. Po įrengimo patikrinkite jungtis optiniu galios matuokliu arba šviesos šaltiniu.
