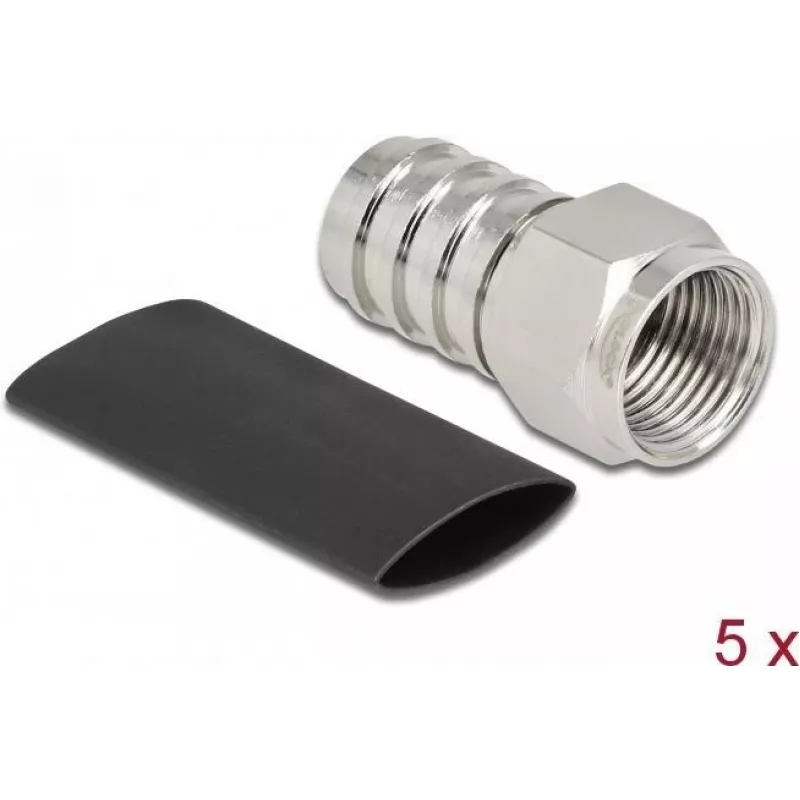

F kištukas užspaudimui RG-59 DeLOCK 90032

DeLOCK F kištukas, skirtas užspaudimui RG-59, yra sukurtas patikimoms radijo dažnio jungtims. Jis turi nikeliu dengtą kontaktą ir charakteristinę varžą 75 Ω. Jungtis tiekiama pakuotėje po 5 ir apima atitinkamą termiškai susitraukiantį vamzdelį saugiam montavimui. Fiziniai matmenys yra maždaug 11 mm (plotis) × 21 mm (gylis) × 11 mm (aukštis).

Privalumai

Nikeliu dengtas kontaktas užtikrina atsparumą korozijai ir stabilų signalo perdavimą. Įtrauktas termiškai susitraukiantis vamzdelis suteikia įtempimo sumažinimą ir jungties apsaugą. 75 Ω varža daro kištuką suderinamą su standartiniais RG-59 kabeliais ir RF įranga. Tiekimas pakuotėmis po penkis palengvina daugkartinius montavimus ir priežiūros užduotis.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite RG-59 kabelį, nuimdami išorinį apvalkalą, pynę ir dielektriką iki atitinkamų ilgių, reikalingų užspaudimo jungčiai. Prieš pritvirtinant jungtį, užmaukite pateiktą termiškai susitraukiantį vamzdelį ant kabelio. Įveskite kabelio centrinį laidininką ir pynę į F kištuką, tada užspauskite pagal užspaudimo įrankio gamintojo instrukcijas, kad pritvirtintumėte jungtį. Po užspaudimo, uždėkite termiškai susitraukiantį vamzdelį ant sujungimo ir kaitinkite, kad jis susitrauktų, taip suteikdami papildomą įtempimo sumažinimą ir apsaugą.

Rekomendacijos

Geriausiems rezultatams naudokite suderinamą RG-59 užspaudimo įrankį ir tolygiai kaitinkite termiškai susitraukiantį vamzdelį. Po montavimo patikrinkite varžos suderinimą ir signalo kokybę, kad užtikrintumėte patikimą RF veikimą.
