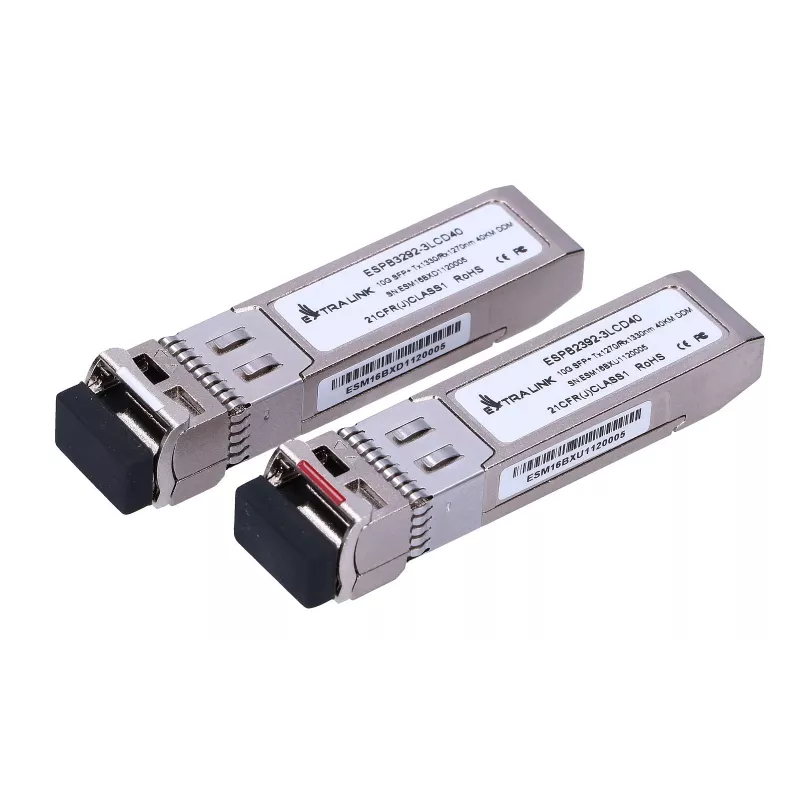

Extralink SFP+ 10G WDM modulis 10Gbps 1270/1330nm vienmodis 40km LC DOM pora

„Extralink SFP+ 10G WDM modulių pora (1270/1330 nm) – tai dviejų vienmodžių SFP+ siųstuvų-imtuvų rinkinys, skirtas dvikrypčiams 10 Gbps optiniams ryšiams per vienmodį šviesolaidį. Kiekvienas modulis įstatomas į standartinę SFP+ jungtį ir užtikrina dvipusį duomenų perdavimą naudojant skirtingus bangos ilgius (1270 nm ir 1330 nm) vienu šviesolaidžiu. Moduliai palaiko iki 40 km atstumą ir turi skaitmeninį optinį stebėjimą (DOM), kuris realiu laiku pateikia parametrus, tokius kaip optinė galia ir temperatūra. Siųstuvų-imtuvų pora atitinka SFP+ formos faktorių ir yra suderinama su įranga, palaikančia SFP+ modulius 10GBASE ryšiams.

Privalumai

„Extralink SFP+ WDM moduliai užtikrina 10 Gbps našumą kompaktiškame SFP+ formos faktoriuje, tuo pačiu leisdami sumažinti šviesolaidžių porų skaičių dėl dvikrypčio (BIDI) veikimo viena vienmodžio šviesolaidžio gysla. Integruotas skaitmeninis optinis stebėjimas teikia realaus laiko diagnostinius duomenis apie siųstuvo/imtuvo galią ir temperatūrą, nenutraukiant paslaugos. Moduliai pagaminti naudojant DFB siųstuvą ir InGaAs imtuvą, užtikrinant stabilų optinį veikimą ir atitiktį tarptautiniams optinio saugumo standartams.

Tinka

• Didelės spartos jungtims tarp jungiklių, maršrutizatorių ir serverių per vienmodį šviesolaidį
• Metro ir prieigos agregavimui, kai šviesolaidžių skaičius ribotas
• Ilgo nuotolio jungtims iki 40 km miestelio ar tiekėjų tinkluose
• Esamų SFP+ prievadų atnaujinimui iki 10Gbps WDM dvikrypčio veikimo

Pagrindinės specifikacijos

• Formos faktorius: SFP+ (karštai keičiama 20 kontaktų jungtis)
• Duomenų sparta: iki 10 Gbps (palaiko 9,95–10,3 Gb/s)
• Bangos ilgiai: 1270 nm ir 1330 nm (pora, dvikryptis)
• Šviesolaidžio tipas: vienmodis šviesolaidis (SMF)
• Maksimalus atstumas: iki 40 km
• Jungtis: LC dviguba (vieno šviesolaidžio dvikryptė pora)
• Stebėjimas: palaikomas skaitmeninis optinis stebėjimas (DOM/DDM)
• Siųstuvo tipas: DFB lazeris; Imtuvas: integruotas InGaAs išankstinis stiprintuvas
• Standartai: suderinama su SFP+ 10GBASE sąsajomis

Kaip naudoti

Įstatykite kiekvieną SFP+ modulį į tinklo įrenginio SFP+ lizdą, kol jis užsifiksuos; karštai keičiamam įrengimui nereikia išjungti pagrindinio įrenginio. Prijunkite vienmodį šviesolaidį naudodami LC jungtis, užtikrindami, kad kiekviename ryšio gale būtų prijungtas tinkamo bangos ilgio modulis – 1270 nm siųstuvas-imtuvas turi būti nukreiptas į 1330 nm siųstuvą-imtuvą priešingoje pusėje. Patikrinkite ryšio būseną pagrindiniame įrenginyje ir stebėkite DOM parametrus per įrenginio valdymo sąsają, kad įsitikintumėte, jog optinės galios lygiai ir modulio temperatūra yra leistinose ribose.

Rekomendacijos

Naudokite gamykloje išvalytas LC jungtis ir tinkamus vienmodžius šviesolaidžius, kad sumažintumėte įterpimo nuostolius. Patvirtinkite suderinamumą su tinklo įrangos gamintoju, jei įrenginio programinė įranga taiko gamintojo specifinius siųstuvų-imtuvų apribojimus. Siekiant patikimo ilgo nuotolio veikimo, patikrinkite šviesolaidžio slopinimą ir montuokite optinius slopintuvus tik tuo atveju, jei gauta optinė galia viršija DOM nurodytas įrenginio specifikacijas.
