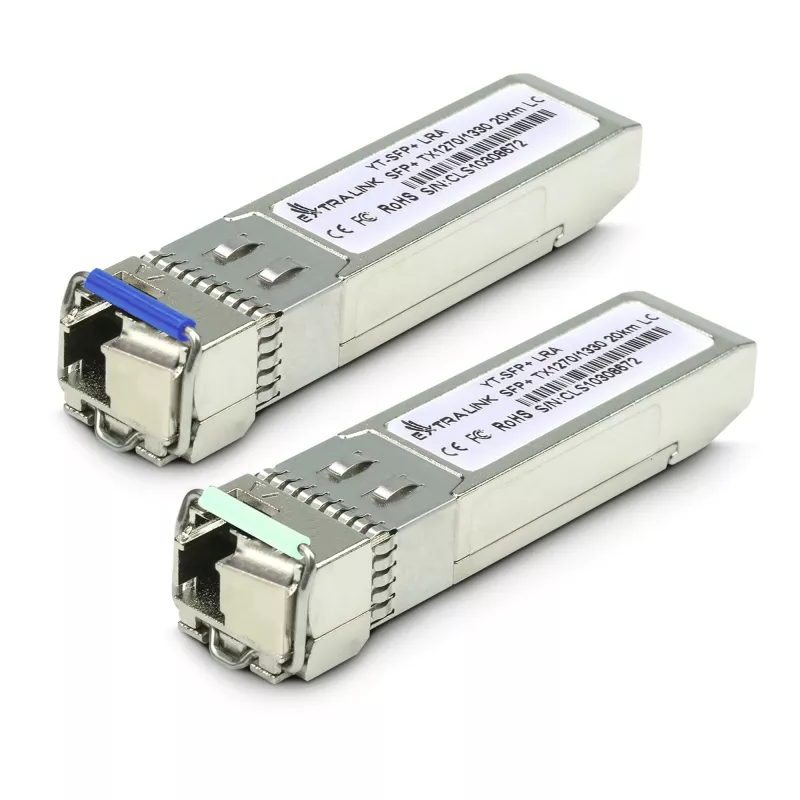

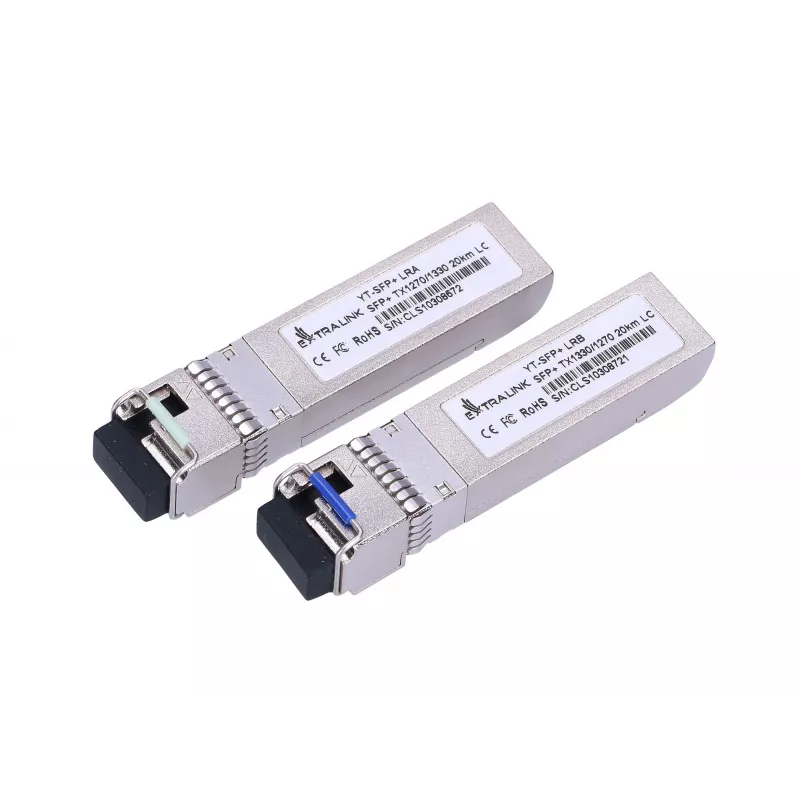

Extralink SFP+ 10G WDM modulio pora 10Gbps 1270/1330nm vienmodis 20km LC DOM

Extralink SFP+ 10G WDM 1270/1330nm vienmodžio modulio pora užtikrina dvikryptį 10 Gbps perdavimą vienu optiniu pluoštu, naudojant bangų tankinimo tankinimą 1270 nm ir 1330 nm bangose. Kiekvienas LC jungtimi prijungtas SFP+ siųstuvas-imtuvas palaiko iki 20 km atstumą vienmodžiu pluoštu ir turi skaitmeninę optinę stebėjimo sąsają (DOM) bei dviejų laidų I²C nuoseklųjį kanalą identifikavimui ir diagnostikai. Elektrinė sąsaja atitinka SFI specifikacijas, o imtuvas paverčia 10 Gbit/s optinius signalus į PECL/CML nuosekliuosius elektrinius išėjimus.

Privalumai

Moduliai siūlo ekonomišką, vietą taupantį dvikryptį veikimą vienu pluoštu, DOM palaikymą realaus laiko optinės galios ir lazerio parametrų stebėjimui bei platų suderinamumą su 10 Gbps Ethernet, SONET/SDH ir įvairiais optinių kanalų greičiais. Jų SFP+ formos faktorius ir standartinė LC jungtis supaprastina montavimą ir suderinamumą su tinklo įranga, palaikančia SFP+ siųstuvus-imtuvus.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite po vieną modulį kiekviename pluošto jungties gale, užtikrindami teisingą bangos ilgio orientaciją (1270 nm vs 1330 nm), kad siuntimo ir priėmimo kryptys sutaptų. Įkiškite kiekvieną SFP+ siųstuvą-imtuvą į įrenginio SFP+ lizdą, kol užsifiksuos. Sujunkite vienmodžius LC pataisomuosius kabelius tarp dviejų modulių. Įjunkite DOM arba patikrinkite priimančiojo įrenginio diagnostikos puslapį, kad stebėtumėte optinę galią, lazerio srovę ir kitus parametrus. Konfigūruokite tinklo įrangą 10 Gbps veikimui pagal jūsų topologijos reikalavimus.

Rekomendacijos

Naudokite švarias LC jungtis ir laikykitės gamintojo nurodymų dėl optinių modulių tvarkymo. Patikrinkite suderinamumą su jūsų komutatoriaus ar maršrutizatoriaus pardavėjo SFP+ palaikymo sąrašu ir po montavimo atlikite ryšio testus, kad patvirtintumėte teisingą bangos ilgio poravimą ir priimtinus optinės galios rezervus.
