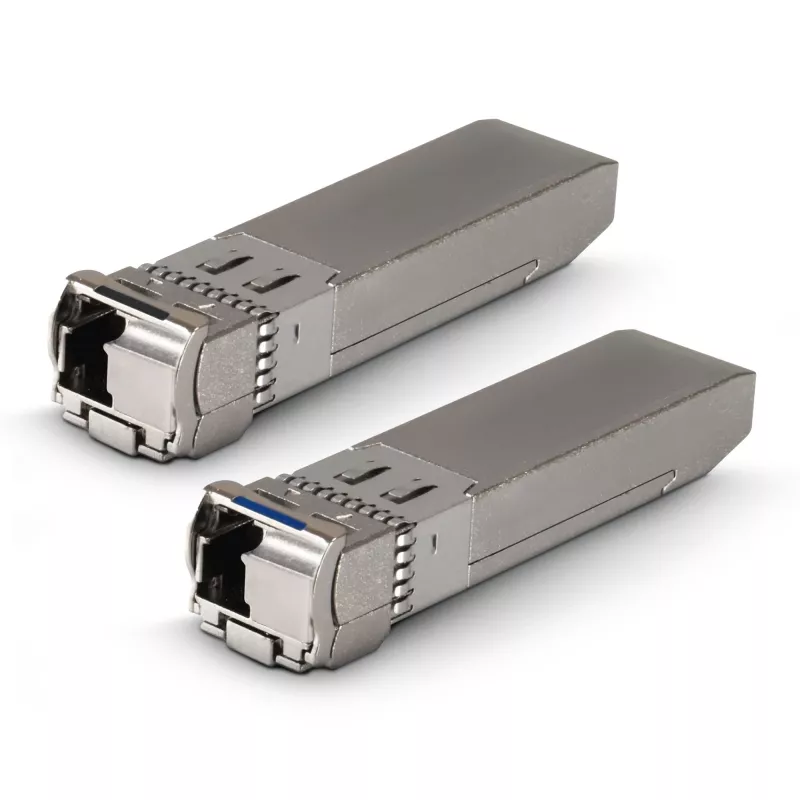

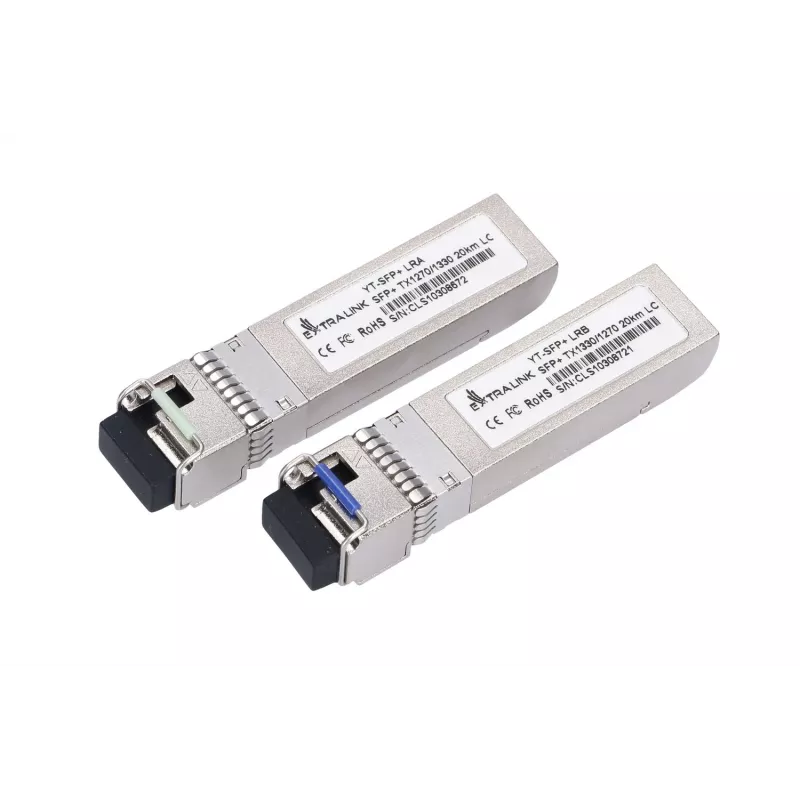

Extralink SFP+ 10G SFP+ WDM modulis 10Gbps 1270/1330nm vienmodis 20km LC DOM pora, skirta HP/ARUBA

Extralink SFP+ 10G WDM modulių pora, skirta HP/ARUBA, suteikia ekonomišką sprendimą dvipusio ryšio 10 Gbps linijoms vienu vienmodžiu pluoštu, naudojant WDM bangos ilgius 1270 nm ir 1330 nm. Kiekvienas SFP+ siųstuvas-imtuvas palaiko iki 10 Gbit/s spartą ir maksimalų 20 km atstumą su LC jungtimis. Moduliai turi dviejų laidų I2C nuosekliąją sąsają ir palaiko skaitmeninį optinį stebėjimą (DOM), kad būtų galima realiuoju laiku pasiekti tokius parametrus kaip gaunama optinė galia, lazerio poslinkio srovė ir siuntimo galia. Elektros sąsaja atitinka SFI elektros specifikacijas, o imtuvas išveda PECL/CML nuosekliuosius elektros duomenis, todėl moduliai tinka naudoti 10 Gbps Ethernet, SONET/SDH ir įvairiose 10 Gbps optinių kanalų programose su suderinama HP/ARUBA įranga.

Privalumai

Extralink SFP+ WDM pora sukurta suderinamumui su HP/ARUBA įrenginiais ir siūlo DOM įgalintą diagnostiką, kompaktišką LC vienmodžio formos koeficientą bei palaikymą 10 Gbit/s linijoms iki 20 km. Dviejų laidų I2C sąsaja suteikia modulio identifikavimą ir valdymą, o SFI atitinkanti elektros sąsaja užtikrina sąveiką su standartinėmis 10G linijų plokštėmis ir komutatoriais.

Tinka

• 10 Gbps Ethernet aukštyninėms jungtims ir tarpkomutatorinėms jungtims
• SONET/SDH ir telekomunikacijų optinėms linijoms
• Didelės spartos ryšiui tarp HP/ARUBA maršrutizatorių ir komutatorių
• Tolimesnio atstumo vienmodžio pluošto trasoms iki 20 km

Pagrindinės specifikacijos

• Formos koeficientas: SFP+
• Bangos ilgiai (pora): 1270 nm (Tx arba Rx) ir 1330 nm (Tx arba Rx) dvipusei WDM
• Didžiausia duomenų sparta: iki 10 Gbit/s
• Maksimalus atstumas: 20 km (vienmodis pluoštas)
• Jungtis: LC
• Skaitmeninis optinis stebėjimas (DOM): palaikomas per I2C
• Suderinamumas: skirta HP/ARUBA įrenginiams

Kaip naudoti

Įstatykite kiekvieną SFP+ siųstuvą-imtuvą į atitinkamą SFP+ lizdą HP/ARUBA įrangoje, užtikrindami teisingą orientaciją ir saugų įsitaisymą. Sujunkite vienmodžiu LC pataisos laidu tarp dviejų modulių; pora naudoja WDM, todėl kiekvienas modulis siunčia ir priima skirtingais bangos ilgiais vienu pluoštu. Užtikrinkite, kad tinklo prievadai sukonfigūruoti 10 Gbps veikimui, ir patikrinkite sistemos žurnalus arba DOM registrus per pagrindinį įrenginį, kad įsitikintumėte ryšio būsena ir optiniais parametrais.

Rekomendacijos

Naudokite sertifikuotus vienmodžius LC pataisos laidus ir patikrinkite suderinamumą su savo HP/ARUBA įrenginio programinės įrangos versija. Stebėkite DOM reikšmes po įdiegimo, kad patvirtintumėte tinkamus optinius galios lygius ir aptiktumėte galimas problemas, tokias kaip per didelis slopinimas arba sugedusios jungtys.
