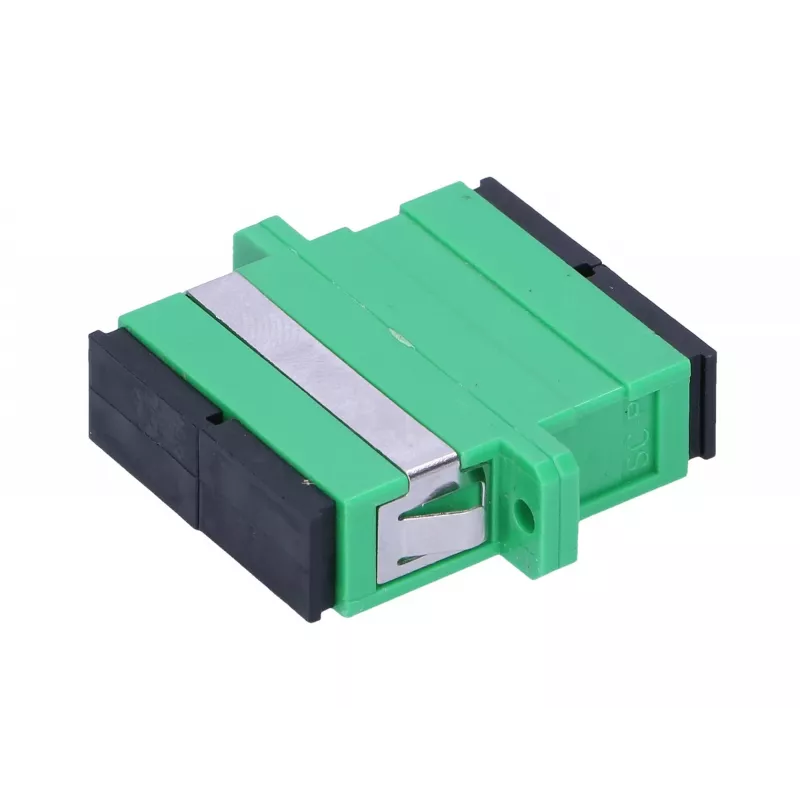

Extralink SC/APC dvipusis adapteris, vienmodis, žalias

Extralink SC/APC dvipusis adapteris, vienmodis, žalias yra tikslus komponentas, skirtas sulygiuoti ir sujungti du vienmodžius optinius pluoštus, naudojant SC/APC sujungimo sąsajas. Adapteris turi žalią korpusą, nurodantį APC poliškumą, ir suteikia du SC/APC prievadus dvipusėje konfigūracijoje, tinkančioje optinio pluošto pataisų skydams, paskirstymo dėžutėms ir linijinėms jungtims telekomunikacijų bei duomenų tinklų įrenginiuose. Nepadengti jungčių kontaktai užtikrina tiesioginį ferulių kontaktą vienmodžiui perdavimui.

Privalumai

Adapteris užtikrina tikslų pluoštų išlygiavimą ir mažus įterpimo nuostolius dėl tikslių vidinių įvorių leistinų nuokrypių. Dvipusis formatas leidžia suporuoti siuntimo ir priėmimo pluoštus viename modulyje, taupant skydo vietą ir supaprastinant kabelių valdymą. Žalias spalvų kodavimas suteikia greitą vizualų APC sąsajų atpažinimą, sumažinant nesuderinamų jungčių tipų riziką montavimo ir priežiūros metu.

Tinka

• Vienmodžiams optinio pluošto pataisų skydams telekomunikacijų patalpose ir duomenų centruose
• Paskirstymo dėžutėms ir prie sienos tvirtinamiems korpusams
• Linijinėms pluoštų jungtims ir laikiniems remontiniams sujungimams
• Sujungimo movų sąsajoms, kurioms reikalingi SC/APC jungtys

Pagrindinės specifikacijos

• Jungties tipas: SC/APC dvipusis
• Pluošto tipas: vienmodis
• Korpuso spalva: žalia (APC identifikacija)
• Konfigūracija: dvipusė (du sujungimo prievadai)
• Kontaktų apdaila: nepadengtas ferulės kontaktas

Kaip naudoti

Įdėkite Extralink SC/APC dvipusį adapterį į atitinkamą pataisų skydo ar paskirstymo dėžutės išpjovą, užtikrindami, kad adapteris užsifiksuotų ar prisitvirtintų pagal korpuso konstrukciją. Įkiškite SC/APC jungtis iš pataisų laidų arba uodeginių laidų į kiekvieną adapterio prievadą, kol jie spragtelėdami užsifiksuos, įsitikindami, kad kampiniu poliruoti paviršiai yra sulygiuoti ir nejėga. Linijinėms jungtims įmontuokite adapterį į suderinamą skydą ar laikiklį ir prijunkite du SC/APC užbaigtais galais pluoštus, kad užbaigtumėte optinį kelią.

Rekomendacijos

Prieš sujungimą laikykite jungčių galinius paviršius švarius ir apsaugotus dulkių gaubteliais. Naudokite tinkamus APC ferulių valymo įrankius ir po įrengimo patikrinkite mažus įterpimo nuostolius optiniu galios matuokliu. Venkite per didelio lenkimo ar įtempimo ant prijungtų pluoštų kabelių, o jungdami su kampiniu poliruotomis SC/APC jungtimis rinkitės žalią APC adapterį, kad išlaikytumėte grįžtamojo atspindžio nuostolių našumą.
