Extralink CAT7 S/FTP vidaus montavimo vytos poros kabelis 50 m EX.96549

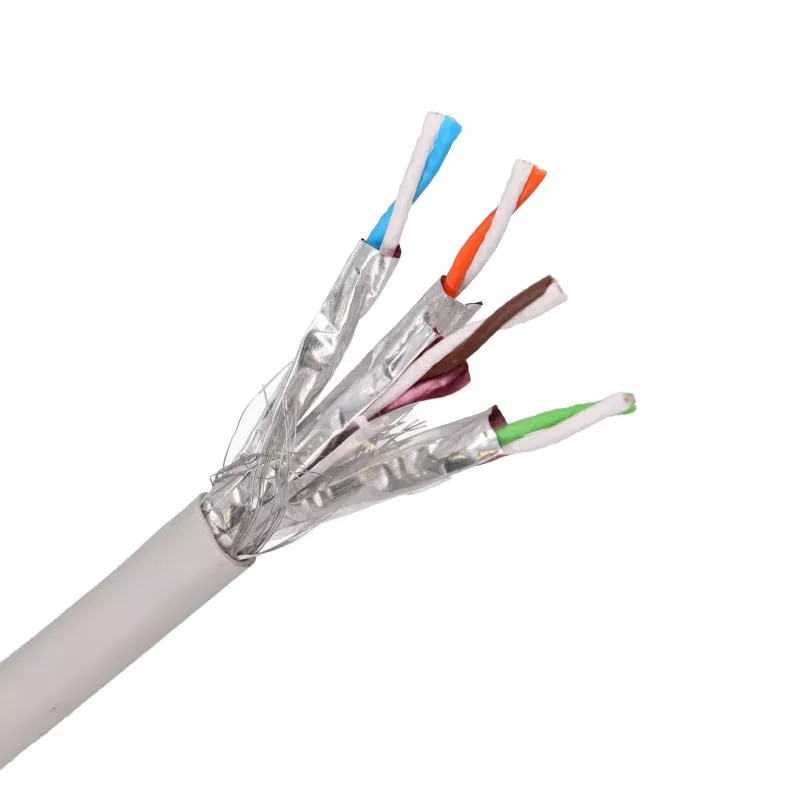

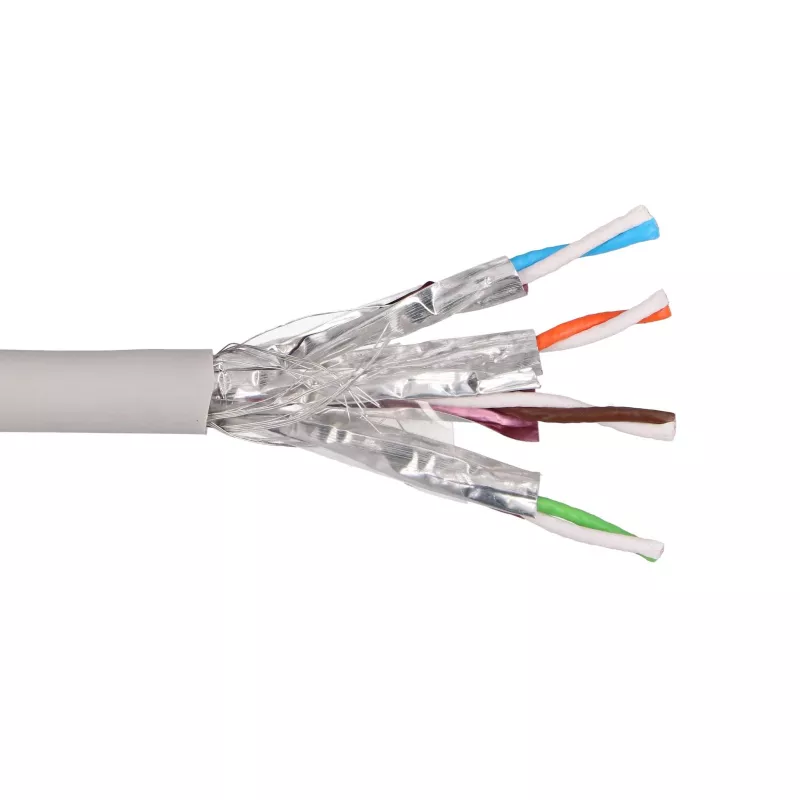

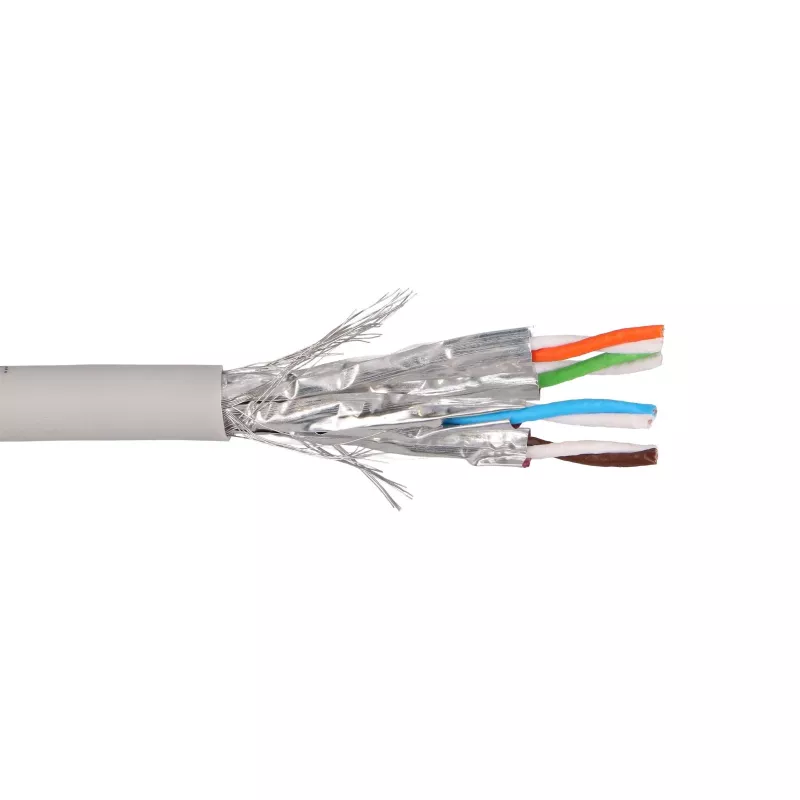

„Extralink EX.96549“ yra 7 kategorijos visiškai ekranuotas (S/FTP) vidaus montavimo vytos poros kabelis, tiekiamas 50 m ilgio. Kiekviena iš keturių vytų porų yra atskirai apvyniota aliuminio folija, o visas šerdis yra uždengtas bendru pintu ekranu kartu su įžeminimo laidu – tai konstrukcija, apibrėžianti S/FTP dizainą. Sukurtas nuolatiniam vidaus struktūriniam kabelių tinklui, jis palaiko 10 Gigabit Ethernet (10GBASE-T) per visą 7 kategorijos dažnių juostą iki 600 MHz ir atitinka F / FA klasės veikimą.

Privalumai

Atskirų folija ekranuotų porų ir bendro pinti ekrano derinys užtikrina puikią apsaugą nuo kryžminių trikdžių ir išorinių elektromagnetinių trukdžių, todėl šis kabelis yra tvirtesnis pasirinkimas nei neekranuoti ar vieno ekrano tipai tankiuose kabelių ryšuliuose, tiesiant šalia maitinimo linijų ir elektriškai triukšmingoje aplinkoje. Kieti vario laidininkai užtikrina mažą nuolatinės srovės varžą ir stabilų perdavimą per jungtį, o liepsną slopinantis mažai dūmų ir be halogenų (LSZH) apvalkalas gaisro metu išskiria minimalius dūmus ir nėra toksiškų halogeninių dujų, todėl tinka biurams, viešiesiems pastatams ir kitoms užimtoms erdvėms. Kabelis išlieka visiškai suderinamas su Cat6A, Cat6 ir Cat5e įranga, o 50 m ilgis yra patogus trumpoms magistralinėms jungtims, vieno kambario kabelių instaliacijai ir atskiriems įrenginių prijungimams, nereikalaujant visos montavimo ritės.

Tinka

• Nuolatiniam struktūriniam kabelių tinklui biuruose, duomenų patalpose ir komerciniuose pastatuose
• 10 Gigabit Ethernet jungtims ir didelės spartos darbo stočių prijungimui
• Instaliacijoms, veikiamoms elektromagnetinių trukdžių, tankiam kabelių išdėstymui ar šalia maitinimo kabelių
• Ekranuotų pataisų skydų, tinklo lizdų ir keystone modulių prijungimui
• IP kamerų, prieigos taškų ir PoE įrenginių linijoms, kurioms reikalingas visiškas ekranavimas

Pagrindinės specifikacijos

• Gamintojas: Extralink
• Modelis / MPN: EX.96549

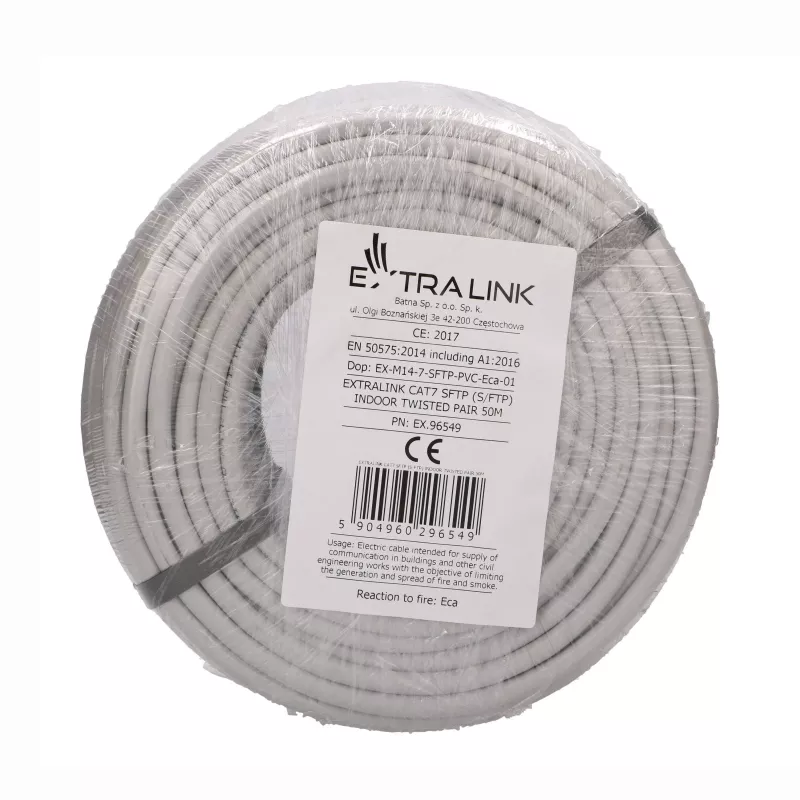

• EAN: 5904960296549
• Kabelio standartas: Cat7 (7 kategorija), F / FA klasė
• Ekranavimas: S/FTP (kiekviena pora folija ekranuota ir bendras pintas ekranas su įžeminimo laidu)
• Laidininkas: kietas varis (CU), 23 AWG
• Poros: 4 vytos poros (8 laidininkai)
• Izoliacija: PE / HDPE dielektrikas
• Apvalkalas: LSZH (mažai dūmų, be halogenų), skirtas vidaus montavimui
• Dažnių juosta: iki 600 MHz
• Perdavimo greitis: iki 10 Gbit/s (10GBASE-T); taip pat 2,5G/5GBASE-T
• Būdingoji varža: 100 Ω
• Standartai: ISO/IEC 11801, EN 50173-1, IEC 61156-5, EN 50288

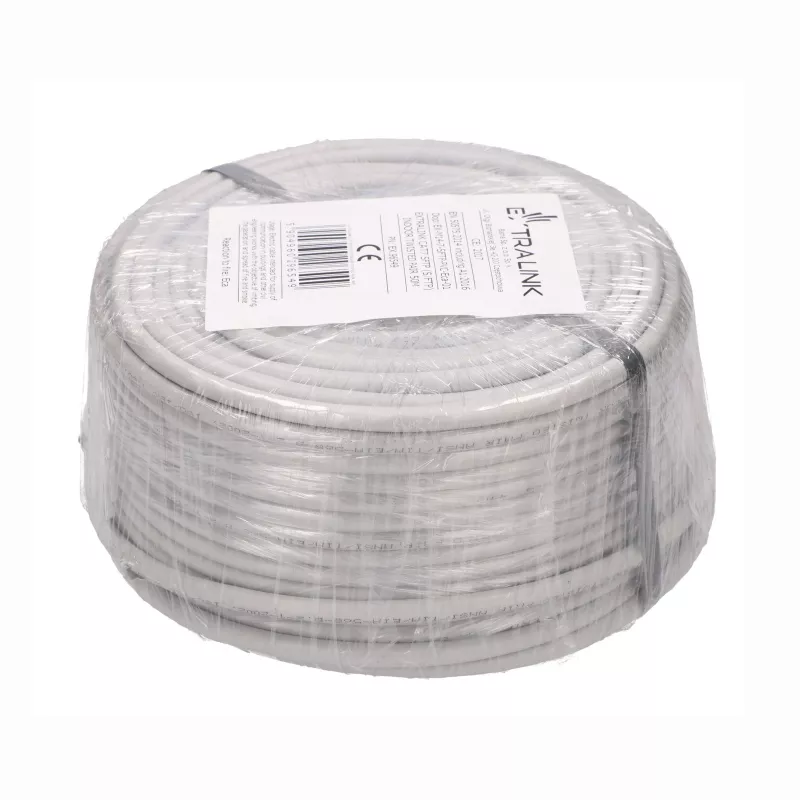

• Ilgis: 50 m

Kaip naudoti

Nutieskite kabelį pagal suplanuotą maršrutą, vengdami aštrių lenkimų, mažesnių už minimalų lenkimo spindulį. Nupjaukite reikiamo ilgio, nuimkite LSZH apvalkalą, atlenkite bendrą pintą ekraną ir prijunkite įžeminimo laidą prie žemės pataisų skyde, tada kiekvieną porą išsukite minimaliai ir užbaikite ant ekranuotų Cat6A ar Cat7 keystone lizdų, pataisų skydų ar RJ45 kištukų pagal T568A/T568B spalvų schemą. Išlaikykite ekrano tęstinumą nuo galo iki galo ir prijunkite ekraną prie žemės stove, kad būtų pasiekta visa S/FTP nauda. Po montavimo patikrinkite kiekvieną jungtį sertifikuotu kabelių testeriu, kad patvirtintumėte teisingą laidų sujungimą ir veikimą.

Rekomendacijos

Kad 10 Gigabit veikimas būtų patikimas, laikykite atskiras linijas 100 m kanalo ribose, visoje jungtyje naudokite ekranuotas (STP) jungtis ir lizdus, o ekraną įžeminkite viename arba abiejuose galuose pagal jūsų įžeminimo schemą. Laikykite porų vytumą kuo arčiau užbaigimo taško, venkite tiesti kabelį lygiagrečiai maitinimo linijoms ir sertifikuokite kiekvieną nutiestą liniją pagal ISO/IEC 11801 prieš pradedant eksploatuoti.
