Extralink CAT7 S/FTP vidaus montavimo vytos poros kabelis 305 m EX.96570

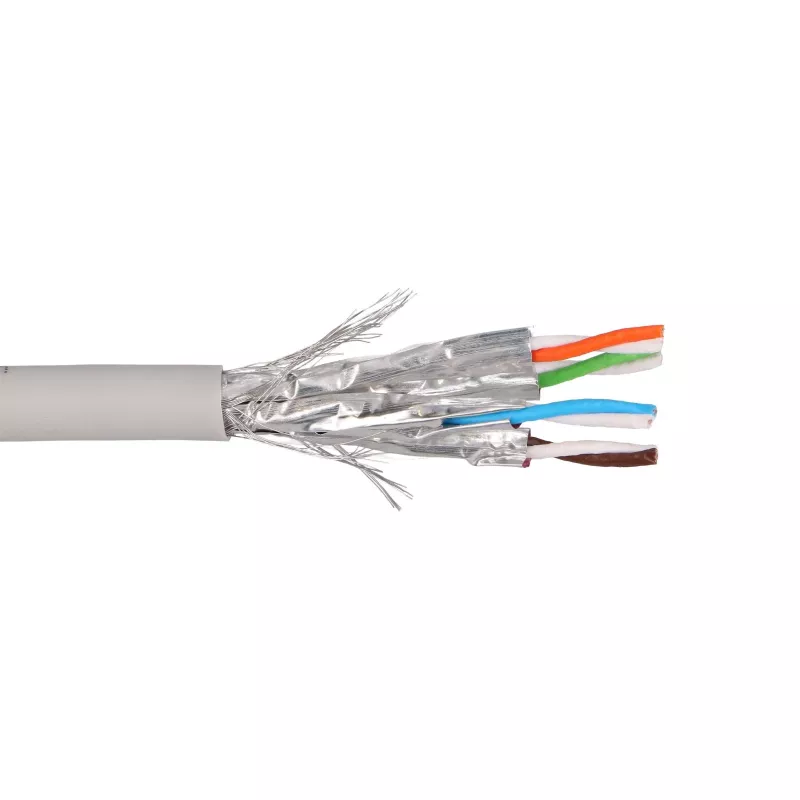

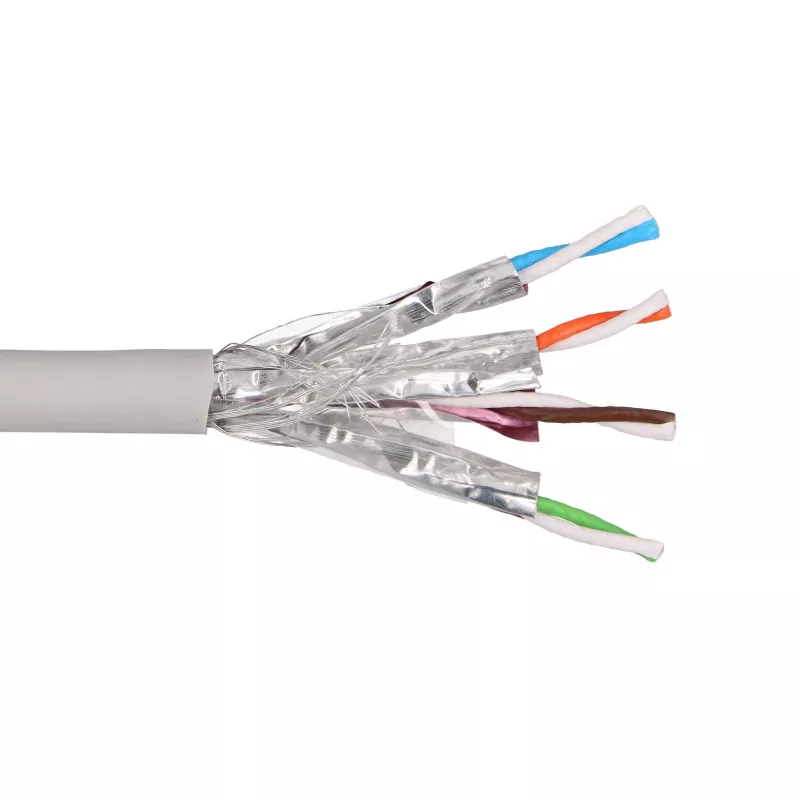

„Extralink EX.96570“ yra 7 kategorijos visiškai ekranuotas (S/FTP) vidaus montavimo vytos poros kabelis, tiekiamas 305 m (1000 pėdų) dėžėje su ištraukiamu ritiniu. Kiekviena iš keturių vytų porų yra atskirai apvyniota aliuminio folija, o visas šerdis yra uždengtas bendru pintu ekranu kartu su įžeminimo laidu – tai konstrukcija, apibrėžianti S/FTP dizainą. Sukurtas nuolatiniam pastatų struktūriniam kabelių tinklui, jis palaiko 10 Gigabit Ethernet (10GBASE-T) per visą 7 kategorijos dažnių juostą iki 600 MHz ir atitinka F / FA klasės veikimą.

Privalumai

Individualiai folija ekranuotų porų ir bendro pinti ekrano derinys užtikrina puikią apsaugą nuo kryžminių trikdžių ir išorinių elektromagnetinių trukdžių, todėl šis kabelis yra tvirtesnis pasirinkimas nei neekranuoti ar vieno ekrano tipai tankiuose kabelių ryšuliuose, šalia elektros linijų ir elektriškai triukšmingoje aplinkoje. Kietieji vario laidininkai užtikrina mažą nuolatinės srovės varžą ir stabilų perdavimą ilguose ruožuose, o liepsną slopinantis mažai dūmų ir be halogenų (LSZH) apvalkalas gaisro metu išskiria minimalius dūmus ir jokių toksiškų halogeninių dujų, todėl tinka biurams, visuomeniniams pastatams ir kitoms užimtoms erdvėms. Kabelis išlieka visiškai suderinamas su Cat6A, Cat6 ir Cat5e įranga, o dėžutės pakuotė užtikrina sklandų kabelio tiekimą be susipainiojimo ar susisukimo.

Tinka

• Nuolatiniam struktūriniam kabelių tinklui biuruose, duomenų patalpose ir komerciniuose pastatuose
• 10 Gigabit Ethernet magistralėms ir greitoms darbo stočių jungtims
• Įrengimams, veikiamiems EMI, tankiam kabelių rišimui ar šalia esančioms maitinimo linijoms
• Ekranuotų skirstomųjų plokščių, tinklo lizdų ir keystone modulių prijungimui
• IP kamerų, prieigos taškų ir PoE įrenginių linijoms, reikalaujančioms visiško ekranavimo

Pagrindinės specifikacijos

• Gamintojas: Extralink
• Modelis / MPN: EX.96570
• EAN: 5904960296570
• Kabelio standartas: Cat7 (7 kategorija), F / FA klasė
• Ekranavimas: S/FTP (kiekviena pora folija ekranuota, plius bendras pintas ekranas su įžeminimo laidu)
• Laidininkas: kietas varis (CU), 23 AWG
• Poros: 4 vytos poros (8 laidininkai)
• Izoliacija: PE / HDPE dielektrikas
• Apvalkalas: LSZH (mažai dūmų, be halogenų), skirtas vidaus naudojimui
• Dažnių juosta: iki 600 MHz
• Perdavimo greitis: iki 10 Gbit/s (10GBASE-T); taip pat 2,5G/5GBASE-T
• Būdingoji varža: 100 Ω
• Standartai: ISO/IEC 11801, EN 50173-1, IEC 61156-5, EN 50288

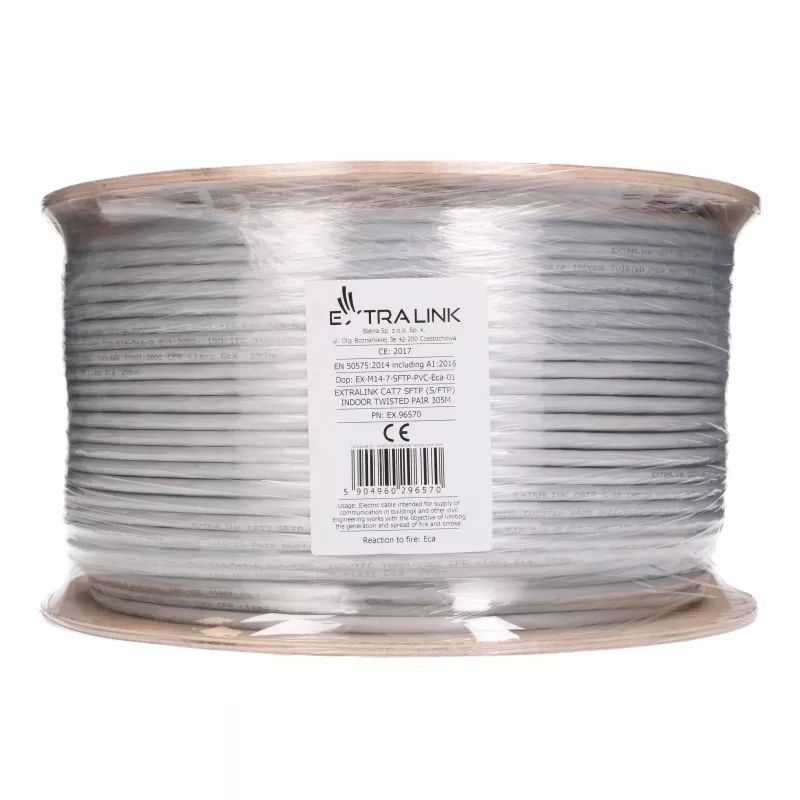

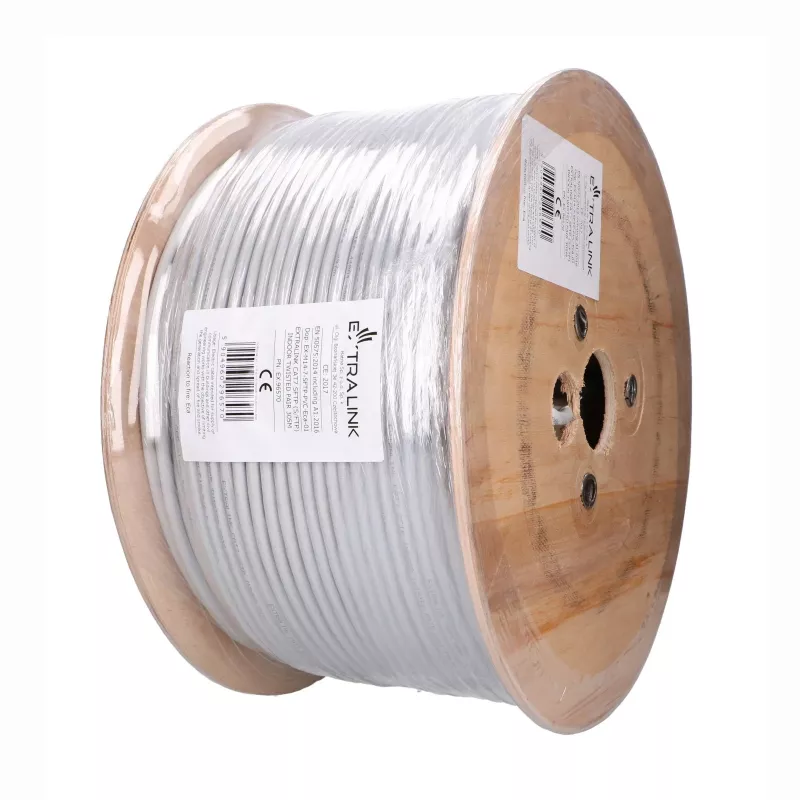

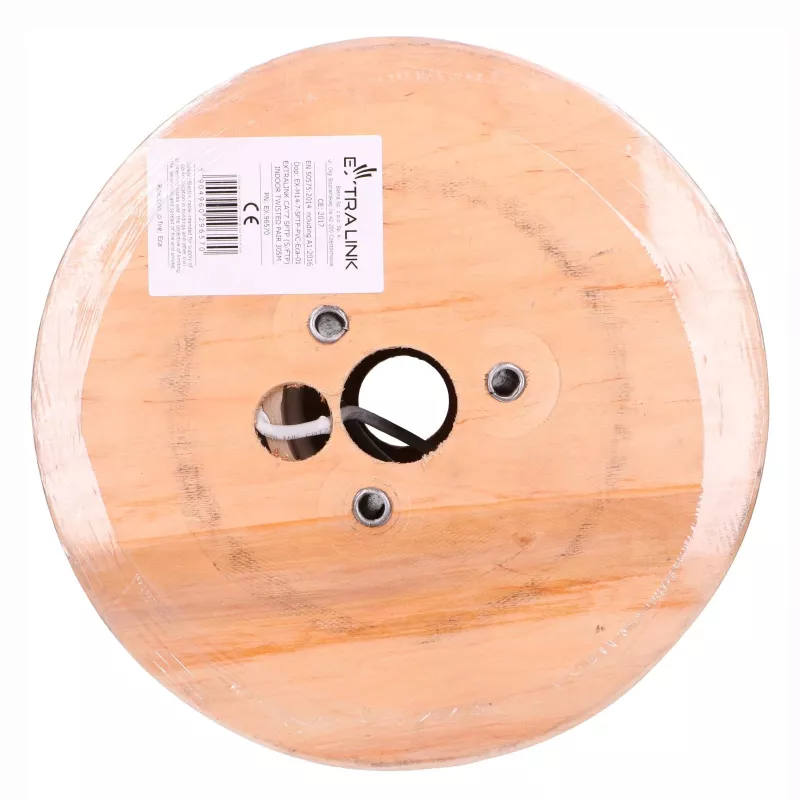

• Ilgis: 305 m (1000 pėdų) dėžėje su ritiniu

Kaip naudoti

Ištraukite reikiamą ilgį tiesiai iš dėžės, vedžiodami kabelį pagal suplanuotą maršrutą ir vengdami aštrių lenkimų, mažesnių už minimalų lenkimo spindulį. Nupjaukite reikiamą ilgį, nuimkite LSZH apvalkalą, atlenkite bendrą pintą ekraną ir prijunkite įžeminimo laidą prie žemės skirstomojoje plokštėje, tada minimaliai išvyniokite kiekvieną porą ir užspauskite ant ekranuotų Cat6A ar Cat7 keystone lizdų, skirstomųjų plokščių ar RJ45 kištukų pagal T568A/T568B spalvų schemą. Užtikrinkite ekrano tęstinumą nuo galo iki galo ir prijunkite ekraną prie žemės stove, kad būtų pasiekta visa S/FTP nauda. Po montavimo patikrinkite kiekvieną jungtį sertifikuotu kabelių testeriu, kad patvirtintumėte teisingą laidų sujungimą ir veikimą.

Rekomendacijos

Kad 10 Gigabit veikimas būtų patikimas, atskirus ruožus laikykite 100 m kanalo ribose, naudokite ekranuotas (STP) jungtis ir lizdus visoje jungtyje ir įžeminkite ekraną viename arba abiejuose galuose pagal jūsų įžeminimo schemą. Laikykite porų vytumą kuo arčiau užspaudimo taško, venkite tiesti kabelį lygiagrečiai maitinimo linijoms ir sertifikuokite kiekvieną sumontuotą ruožą pagal ISO/IEC 11801 prieš pradedant eksploatuoti.
