Extralink CAT7 S/FTP vidaus montavimo vytos poros kabelis 100 m EX.96556

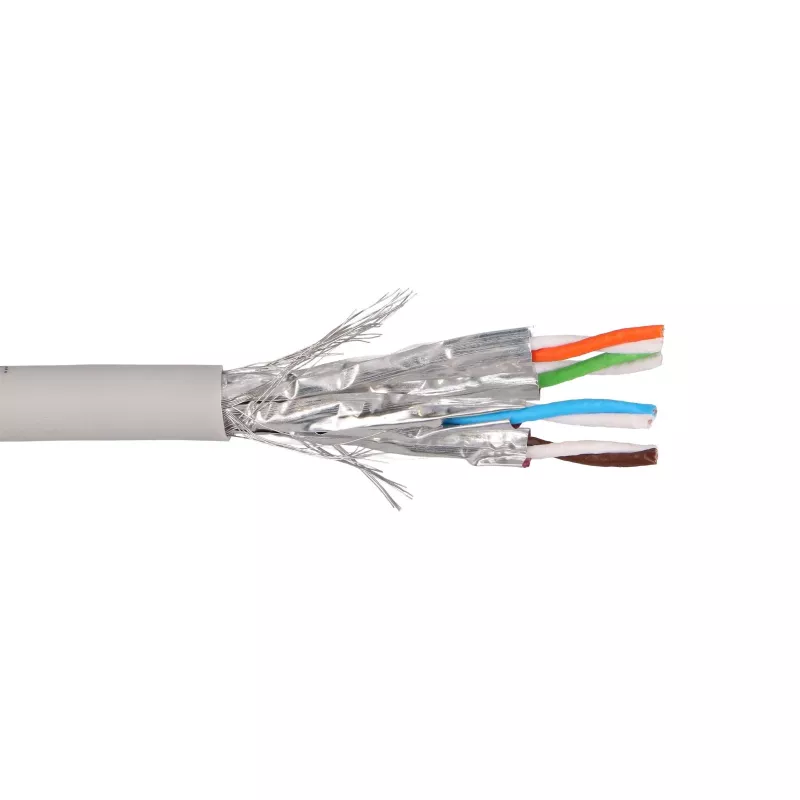

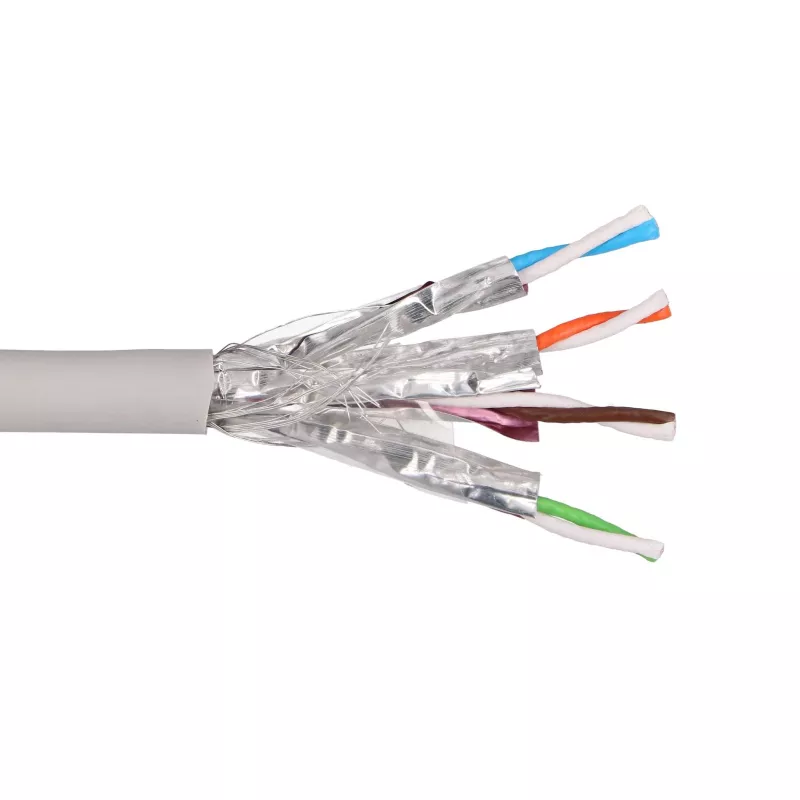

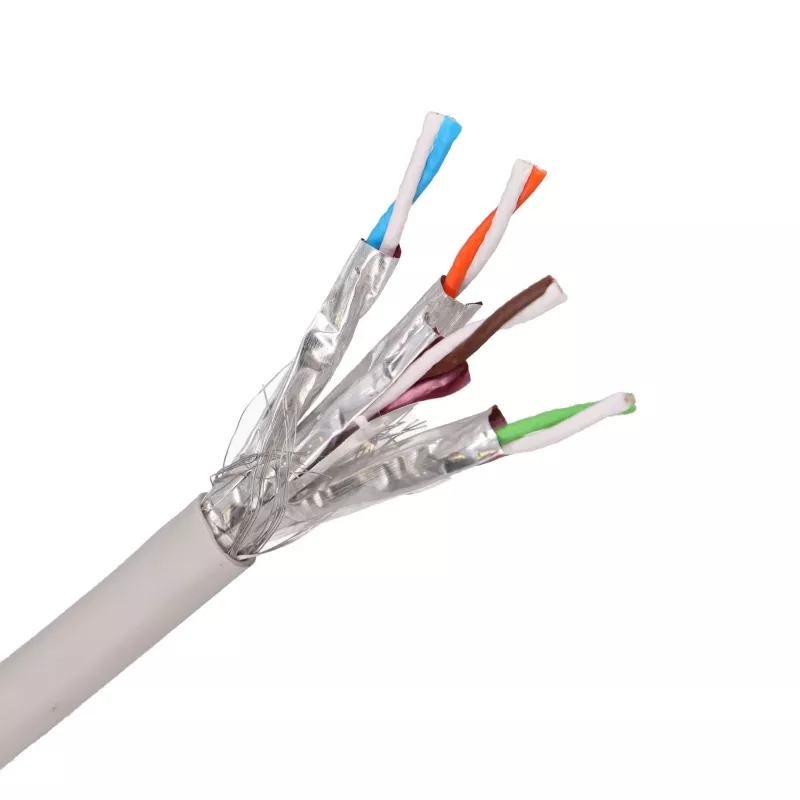

„Extralink EX.96556“ yra 7 kategorijos visiškai ekranuotas (S/FTP) vidaus montavimo vytos poros kabelis, tiekiamas 100 m ritėje. Kiekviena iš keturių vytų porų atskirai apvyniota aliuminio folija, o visas šerdis yra uždengtas bendru pintu ekranu kartu su įžeminimo laidu – tai konstrukcija, apibrėžianti S/FTP dizainą. Sukurtas nuolatiniam vidaus struktūriniam kabelių tinklui, jis palaiko 10 Gigabit Ethernet (10GBASE-T) visoje 7 kategorijos 600 MHz dažnių juostoje ir atitinka F/FA klasės veikimą.

Privalumai

Atskirų porų folijos ekranavimas ir bendras pintas ekranas užtikrina puikią apsaugą nuo kryžminių trikdžių ir išorinių elektromagnetinių trukdžių, todėl šis kabelis yra tvirtesnis pasirinkimas nei neekranuoti ar vieno ekrano tipai tankiuose kabelių ryšuliuose, šalia elektros linijų ir elektriškai triukšmingoje aplinkoje. Kieti vario laidininkai užtikrina mažą nuolatinės srovės varžą ir stabilų perdavimą ilguose ruožuose, o liepsną slopinantis, mažai dūmų ir be halogenų (LSZH) apvalkalas gaisro metu išskiria minimalų dūmų kiekį ir nėra toksiškų halogeninių dujų, todėl tinka biurams, visuomeniniams pastatams ir kitoms užimamoms patalpoms. Kabelis išlieka visiškai suderinamas su Cat6A, Cat6 ir Cat5e įranga, o 100 m ritė yra patogus kiekis mažo biuro, vieno aukšto ar kelių atskirų lizdų linijų kabelių instaliacijai.

Tinka

• Nuolatiniam struktūriniam kabelių tinklui biuruose, duomenų patalpose ir komerciniuose pastatuose
• 10 Gigabit Ethernet magistralėms ir greitoms darbo stočių jungtims
• Instaliacijoms, veikiamoms elektromagnetinių trukdžių, tankių ryšulių ar šalia elektros tinklų
• Ekranuotų skydų, tinklo lizdų ir keystone modulių prijungimui
• IP kamerų, prieigos taškų ir PoE įrenginių linijoms, reikalaujančioms visiško ekranavimo

Pagrindinės specifikacijos

• Gamintojas: Extralink
• Modelis / MPN: EX.96556
• EAN: 5904960296556
• Kabelio standartas: Cat7 (7 kategorija), F/FA klasė
• Ekranavimas: S/FTP (kiekviena pora folija ekranuota, bendras pintas ekranas su įžeminimo laidu)
• Laidininkas: kietas varis (CU), 23 AWG
• Poros: 4 vytos poros (8 laidininkai)
• Izoliacija: PE / HDPE dielektrikas
• Apvalkalas: LSZH (mažai dūmų, be halogenų), vidaus naudojimui, pilkas
• Dažnių juosta: iki 600 MHz
• Perdavimo greitis: iki 10 Gbit/s (10GBASE-T); taip pat 2,5G/5GBASE-T
• Būdingoji varža: 100 Ω
• Standartai: ISO/IEC 11801, EN 50173-1, IEC 61156-5, EN 50288

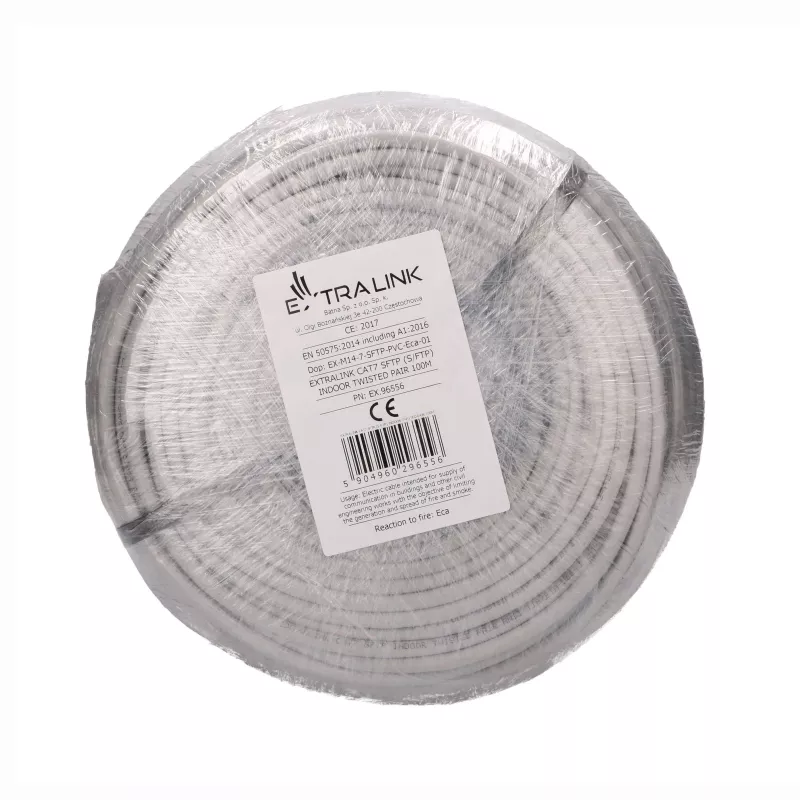

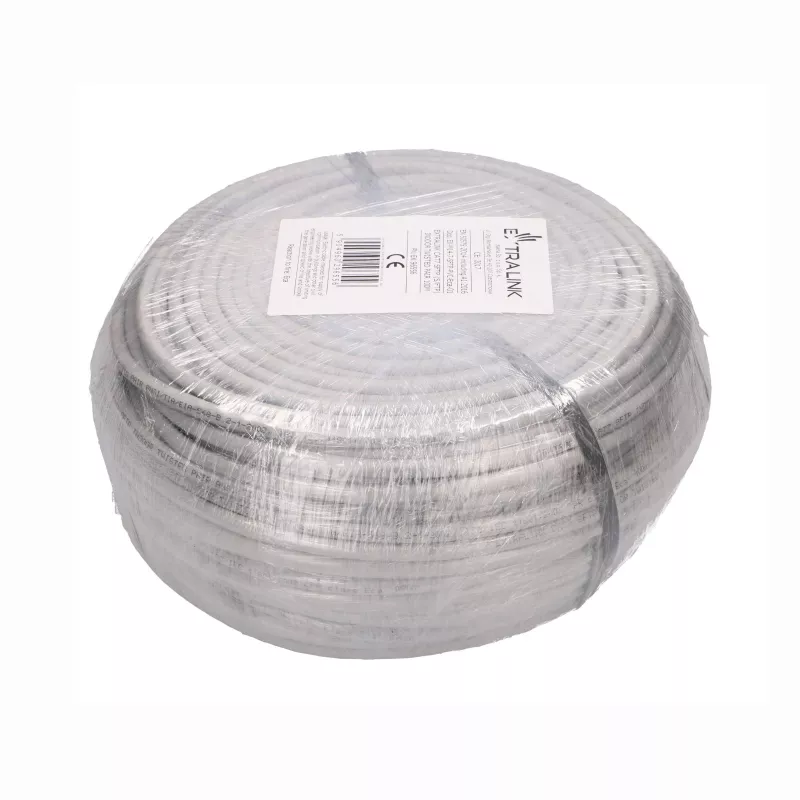

• Ilgis: 100 m ritė

Kaip naudoti

Iš ritės ištraukite reikiamą ilgį, tiesdami pagal suplanuotą maršrutą ir vengdami staigių lenkimų, mažesnių už minimalų lenkimo spindulį. Nupjaukite reikiamą ilgį, nuimkite LSZH apvalkalą, atlenkite bendrą pintą ekraną ir prijunkite įžeminimo laidą prie skydo, tada kiekvieną porą atsukite minimaliai ir užbaikite ant ekranuotų Cat6A ar Cat7 keystone lizdų, skydų ar RJ45 kištukų pagal T568A/T568B spalvų schemą. Užtikrinkite ekrano tęstinumą nuo galo iki galo ir prijunkite ekraną prie žemės stove, kad būtų pasiekta visa S/FTP nauda. Po montavimo patikrinkite kiekvieną jungtį sertifikuotu kabelių testeriu, kad patvirtintumėte teisingą laidų sujungimą ir veikimą.

Rekomendacijos

Kad 10 Gigabit veikimas būtų patikimas, laikykite atskirus ruožus 100 m kanalo ribose, naudokite ekranuotas (STP) jungtis ir lizdus visoje jungtyje ir įžeminkite ekraną viename arba abiejuose galuose pagal jūsų įžeminimo schemą. Laikykite porų vytumą kuo arčiau užbaigimo taško, venkite tiesti kabelį lygiagrečiai su elektros linijomis ir sertifikuokite kiekvieną sumontuotą ruožą pagal ISO/IEC 11801 prieš pradedant eksploatuoti.
