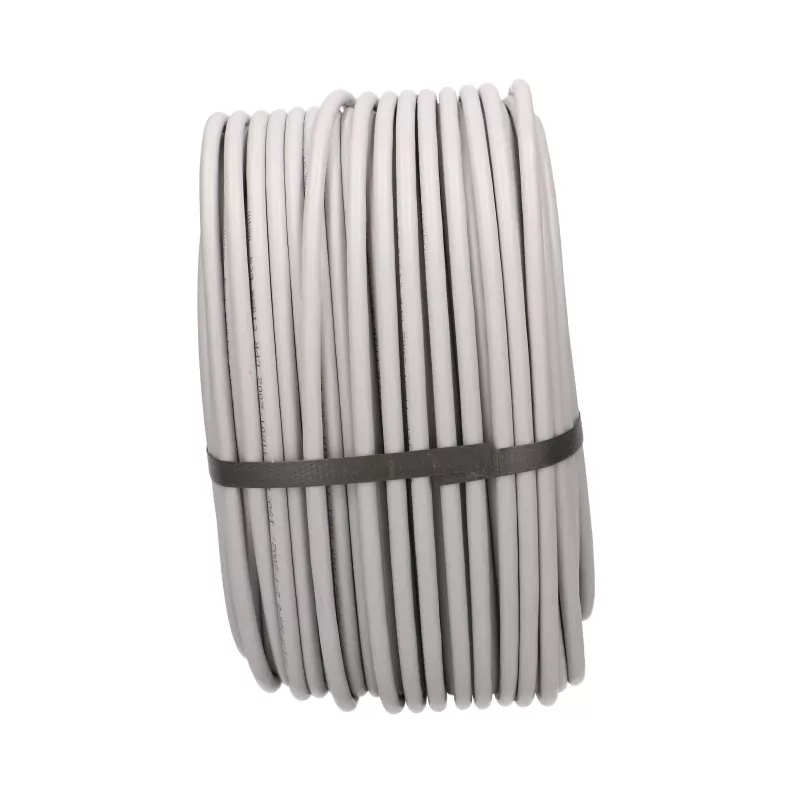

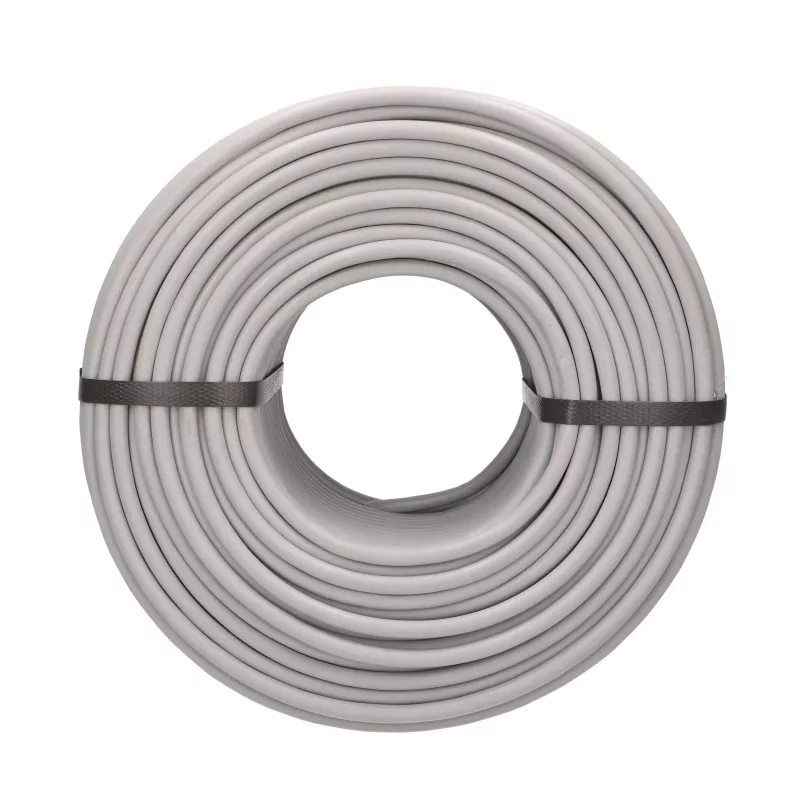

Extralink CAT6A U/UTP vidaus montavimo vytos poros kabelis 100 m EX.96655

„Extralink EX.96655“ yra 6A kategorijos neekranuotas (U/UTP) vidaus montavimo vytos poros kabelis, tiekiamas 100 m ritėje. Pagamintas iš keturių porų vientisų varinių laidininkų ir plastikinio porų separatoriaus (skersinio užpildo), jis skirtas nuolatiniam vidaus struktūriniam kabeliavimui ir palaiko 10 Gigabit Ethernet (10GBASE-T) visoje Cat6A juostoje iki 500 MHz.

Privalumai

Vientisi variniai laidininkai užtikrina mažą nuolatinės srovės varžą ir stabilų signalo perdavimą ilgais atstumais, o centrinis skersinis užpildas išlaiko keturias poras tolygiai išdėstytas, sumažindamas tarpusavio trukdžius. Kompaktiškas 100 m ilgis išvyniojamas sklandžiai, nesusipainiodamas ir nesusisukdamas, todėl patogu tiesti per sienas, lubas, kanalus ir kabelių lovius mažesniuose projektuose, kur pilna 305 m dėžė būtų per didelė. Kaip U/UTP konstrukcija, jis yra lengvas ir lengvai užbaigiamas ant „Keystone“ lizdų, pataisų skydų ir RJ45 kištukų.

Tinka

• Nuolatiniam struktūriniam kabeliavimui biuruose, namuose ir komerciniuose pastatuose
• 10 Gigabit Ethernet magistralėms ir didelės spartos darbo stočių jungtims
• Sienų, lubų, kanalų ir kabelių lovių montavimui
• Pataisų skydų, tinklo lizdų ir „Keystone“ modulių prijungimui
• IP kamerų, prieigos taškų ir PoE įrenginių linijoms

Pagrindinės specifikacijos

• Gamintojas: Extralink
• Modelis / MPN: EX.96655
• EAN: 5904960296655
• Kabelio standartas: Cat6a (6A kategorija)
• Ekranavimas: U/UTP (neekranuota vytos poros)
• Laidininkas: vientisas varis (CU), 24 AWG
• Poros: 4 vytos poros (8 laidininkai) su plastikiniu porų separatoriumi
• Izoliacija: HDPE dielektrikas
• Apvalkalas: PVC, skirtas vidaus naudojimui
• Varža: 100 omų
• Juostos plotis: iki 500 MHz
• Perdavimo greitis: iki 10 Gbit/s (10GBASE-T)
• Kabelio klasė: EA (ISO/IEC 11801 Class EA)
• Ilgis: 100 m ritė

Kaip naudoti

Iš ritės ištraukite reikiamą ilgį, tiesdami kabelį pagal suplanuotą maršrutą ir vengdami aštrių lenkimų, mažesnių už minimalų lenkimo spindulį. Nupjaukite reikiamą ilgį, nuimkite PVC apvalkalą, kiekvieną porą išsukite minimaliai ir užbaikite ant Cat6A arba Cat6 „Keystone“ lizdų, pataisų skydų ar RJ45 kištukų pagal T568A/T568B spalvų schemą. Po montavimo patikrinkite kiekvieną jungtį sertifikuotu kabelių testeriu, kad įsitikintumėte teisingu sujungimu ir Cat6A veikimu.

Rekomendacijos

Kad 10 Gigabit veikimas būtų patikimas, atskiras linijas laikykite 100 m kanalo ribose, kiek įmanoma arčiau užbaigimo taško išlaikykite porų vytumą ir venkite tiesti kabelį lygiagrečiai su maitinimo linijomis. Visoje jungtyje naudokite Cat6A sertifikuotas jungtis ir lizdus, o prieš pradedant eksploatuoti kiekvieną nutiestą liniją sertifikuokite pagal ISO/IEC 11801 Class EA.
