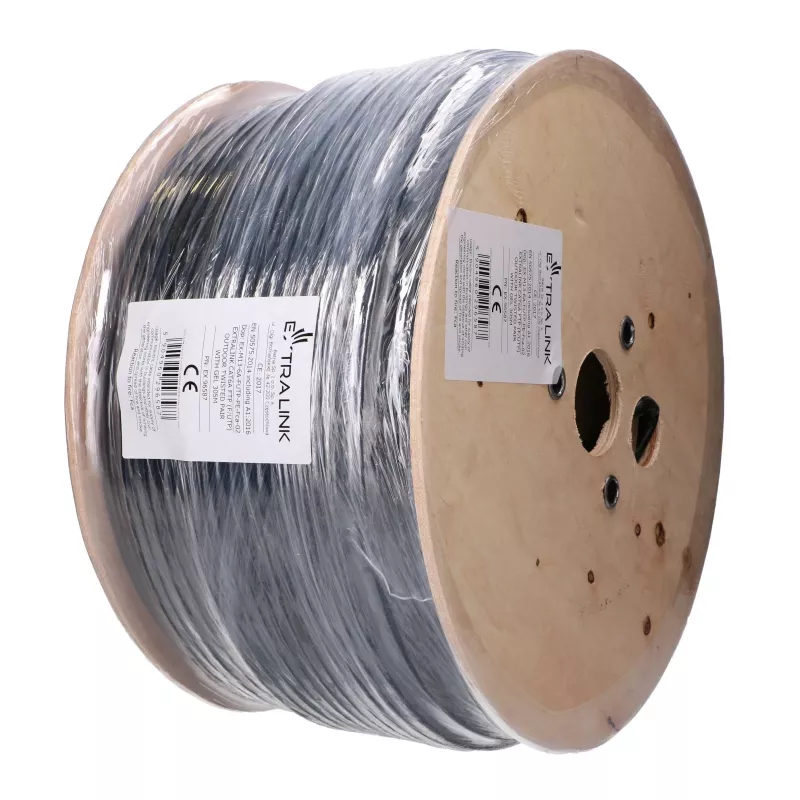

Extralink CAT6A FTP (F/UTP) lauko vytos poros kabelis su geliu 305 m EX.96587

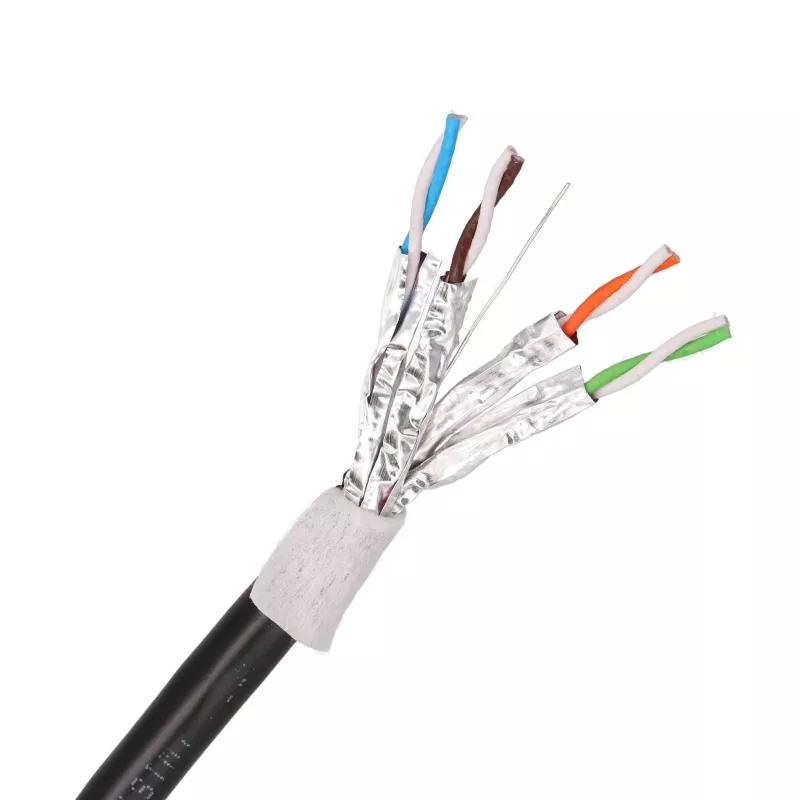

„Extralink EX.96587“ yra 6A kategorijos folija ekranuotas (F/UTP) lauko vytos poros instaliacinis kabelis, tiekiamas 305 m (1000 pėdų) ritėje. Keturios neekranuotos vytos poros yra uždengtos bendru aliuminio folijos ekranu su drenažo (įžeminimo) laidu, o šerdis užpildyta vandeniui atspariu geliu ir apvyniota vandeniui nelaidžia juosta po UV spinduliams atspariu polietileno (PE) apvalkalu. Ši sandari, geliu užpildyta konstrukcija leidžia kabelį tiesti lauke, po žeme arba drėgnuose kanaluose, ir jis palaiko 10 Gigabit Ethernet (10GBASE-T) visame Cat6A dažnių juostos plotyje iki 500 MHz.

Privalumai

Gelio užpildas ir vandeniui nelaidi juosta blokuoja drėgmės patekimą per visą kabelio ilgį, todėl ryšys veikia net ir užkastas, vamzdžiuose ar veikiamas lietaus, o tvirtas PE išorinis apvalkalas atsparus UV spinduliams ir plačiam temperatūrų diapazonui, užtikrinant ilgalaikį darbą lauke. Bendras folijos (F/UTP) ekranas slopina išorinius elektromagnetinius trikdžius ir apsaugo aukšto dažnio signalą ilgais atstumais, o vientisi vario laidininkai palaiko mažą nuolatinės srovės varžą, užtikrinant stabilų perdavimą. Kabelis taip pat išlieka suderinamas su Cat6 ir Cat5e įranga, todėl yra ateities poreikius atitinkantis magistralinis kabelis lauko jungtims.

Tinka

• Lauko struktūriniam kabelių tinklui tarp pastatų, stiebų ir pagalbinių pastatų
• Tiesioginiam įkasimui ir požeminiams vamzdynams (užpildytas geliu, apsaugotas nuo vandens)
• 10 Gigabit Ethernet magistralėms ir didelės spartos taškas-taškas jungtims
• Lauko IP kameroms, belaidžiams prieigos taškams ir PoE įrenginiams
• Lauko sąlygoms pritaikytų skirstomųjų plokščių, tinklo lizdų ir keystone modulių prijungimui

Pagrindinės specifikacijos

• Gamintojas: Extralink
• Modelis / MPN: EX.96587
• EAN: 5904960296587
• Kabelio standartas: Cat6a (6A kategorija), Class EA
• Ekranavimas: F/UTP (bendras aliuminio folijos ekranas su drenažo laidu, neekranuotos poros)
• Laidininkas: vientisas varis (CU), 23 AWG
• Poros: 4 vytos poros (8 laidininkai)
• Izoliacija: PE / HDPE dielektrikas
• Apvalkalas: polietilenas (PE), atsparus UV spinduliams, užpildytas geliu su vandeniui nelaidžia juosta (lauko)
• Dažnių juostos plotis: iki 500 MHz
• Perdavimo greitis: iki 10 Gbit/s (10GBASE-T); taip pat 2,5G/5GBASE-T
• Būdingoji varža: 100 Ω
• Standartai: ISO/IEC 11801-1, EN 50173-1, ANSI/TIA-568-C.2, IEC 61156-5, EN 50288-6-1
• Ilgis: 305 m (1000 pėdų) ritė

Kaip naudoti

Iš ritės ištraukite reikiamą ilgį pagal suplanuotą lauko ar požeminę trasą, laikydamiesi minimalaus lenkimo spindulio ir vengdami aštrių užlinkimų. Nupjaukite reikiamą ilgį, nuimkite PE apvalkalą, nuvalykite gelį, atlenkite bendrą folijos ekraną ir prijunkite drenažo laidą prie įžeminimo skirstomojoje plokštėje, tada minimaliai išvyniokite kiekvieną porą ir užbaikite Cat6A arba Cat6 keystone lizduose, skirstomosiose plokštėse arba RJ45 kištukuose pagal T568A/T568B spalvų schemą. Užtikrinkite ekrano tęstinumą ir įžeminkite ekraną stove, o kiekvieną lauko įėjimo tašką užsandarinkite arba užspauskite mova, kad nepatektų vanduo. Po montavimo patikrinkite kiekvieną jungtį sertifikuotu kabelių testeriu, kad patvirtintumėte laidų sujungimą ir Cat6A veikimą.

Rekomendacijos

Kad 10 Gigabit veikimas būtų patikimas, laikykitės 100 m kanalo ilgio ribos, naudokite lauko sąlygoms pritaikytus ekranuotus jungtis ir korpusus, o folijos ekraną įžeminkite pagal savo įžeminimo schemą. Apsaugokite abu galus nuo drėgmės sandariomis movomis arba atmosferos poveikiui atspariomis dėžėmis, laikykitės nurodyto lenkimo spindulio ir tempimo jėgos traukiant, o prieš pradedant eksploatuoti patvirtinkite kiekvieną nutiestą jungtį pagal ISO/IEC 11801 Class EA.
