Extralink CAT6A F/FTP vidaus vytos poros instaliacinis kabelis 305 m EX.96624

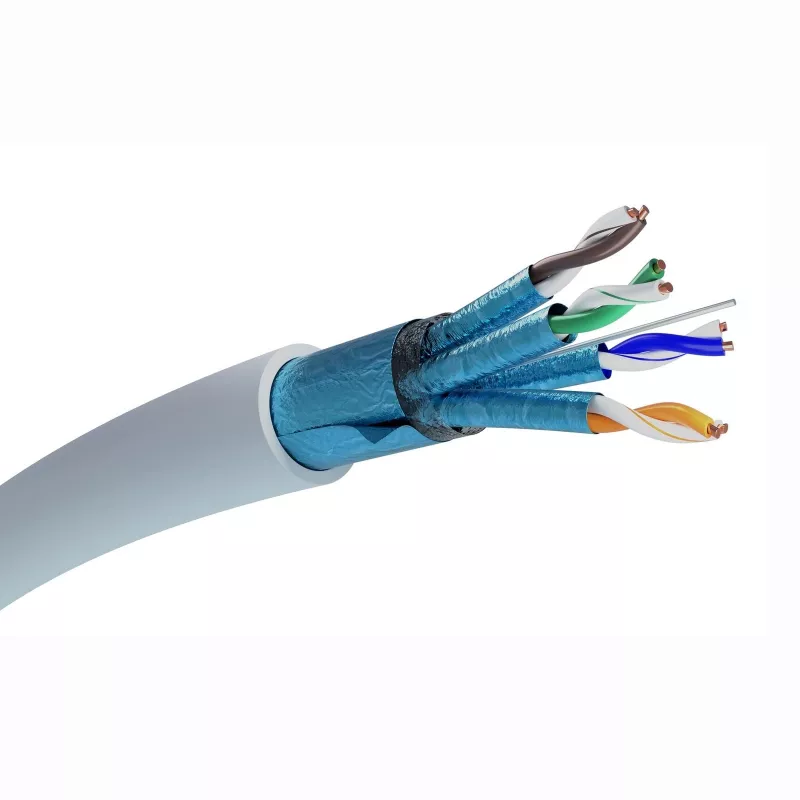

Extralink EX.96624 yra 6A kategorijos visiškai ekranuotas (F/FTP) vidaus vytos poros instaliacinis kabelis, tiekiamas 305 m (1000 pėdų) ištraukiamoje dėžėje. Kiekviena iš keturių vytų porų yra atskirai apvyniota aliuminio folija, o visas šerdis yra uždarytas antrame, bendrame aliuminio folijos ekrane kartu su įžeminimo laidu, sudarant F/FTP konstrukciją, kuri apibrėžia šį modelį. Jis sukurtas nuolatiniam pastato struktūriniam kabelių tinklui ir palaiko 10 Gigabit Ethernet (10GBASE-T) per visą Cat6A dažnių juostą iki 500 MHz.

Privalumai

Dvigubas folijos ekranavimas slopina šalutinį skersinį pokalbį ir išorinius elektromagnetinius trikdžius, todėl šis kabelis yra geresnis pasirinkimas nei neekranuoti tipai tankiuose kabelių ryšuliuose, trasose šalia elektros linijų ir elektriškai triukšmingose aplinkose. Kietieji vario laidininkai užtikrina mažą nuolatinės srovės varžą ir stabilų signalo veikimą ilguose ruožuose, o liepsną slopinantis mažai dūmų ir be halogenų (LSZH) apvalkalas gaisro metu išskiria minimalius dūmus ir jokių toksiškų halogeninių dujų, todėl tinka biurams, viešiesiems pastatams ir kitoms užimtoms patalpoms. Ištraukiama dėžė užtikrina sklandų kabelio tiekimą be susipainiojimo ar užlinkimų.

Tinka

• Nuolatiniam struktūriniam kabelių tinklui biuruose, duomenų patalpose ir komerciniuose pastatuose
• 10 Gigabit Ethernet magistralėms ir didelės spartos darbo vietų jungtims
• Įrengimams, veikiamiems EMI, tankiam kabelių rišimui ar šalia elektros tinklų
• Ekranuotų skirstomųjų plokščių, tinklo lizdų ir keystone modulių prijungimui
• IP kamerų, prieigos taškų ir PoE įrenginių linijoms, kurioms reikalingas ekranavimas

Pagrindinės specifikacijos

• Gamintojas: Extralink
• Modelis / MPN: EX.96624
• EAN: 5904960296624
• Kabelio standartas: Cat6a (6A kategorija)

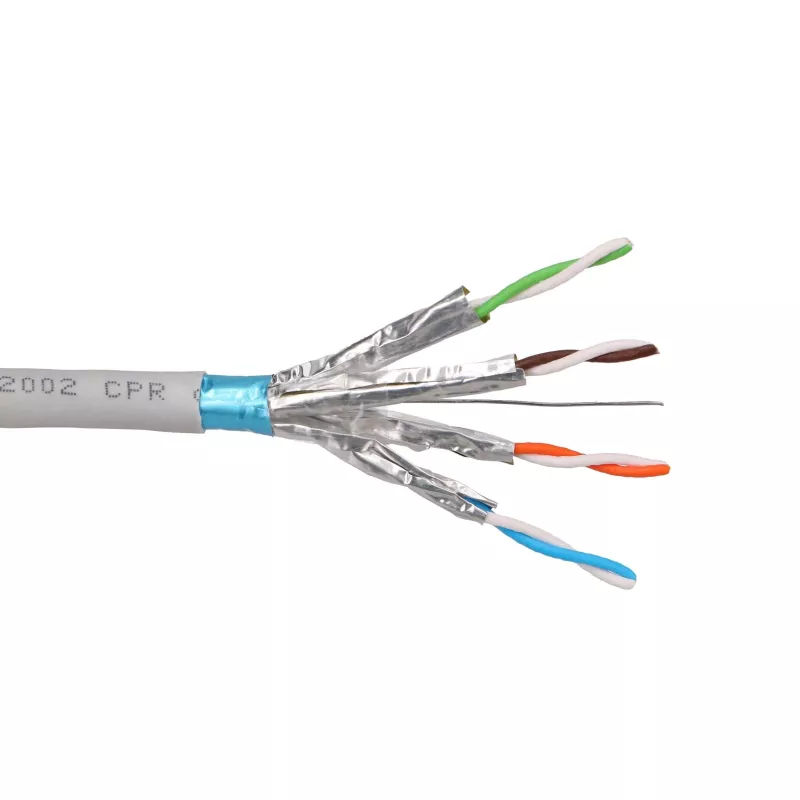

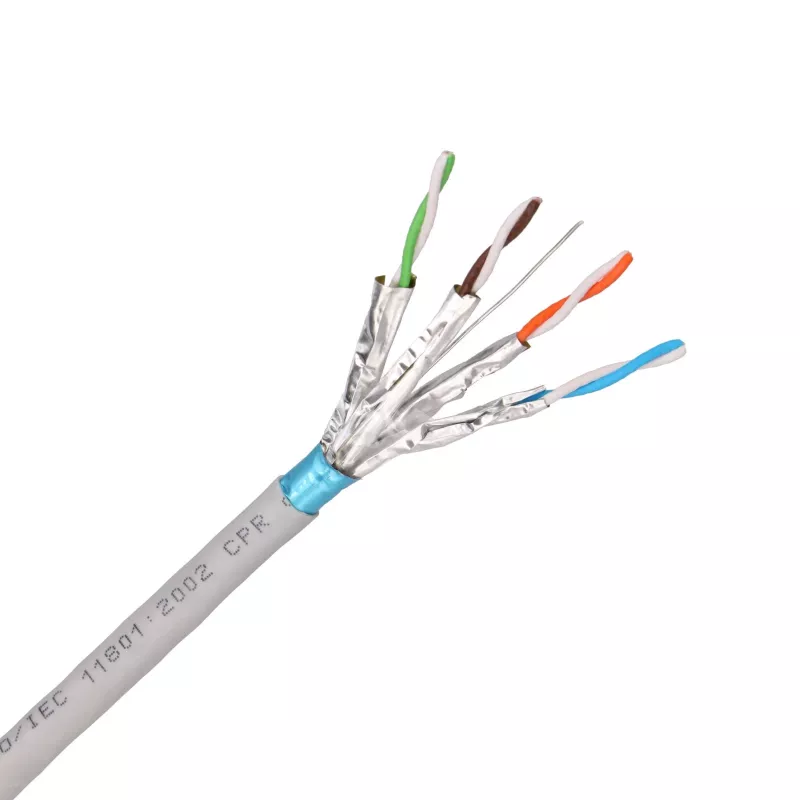

• Ekranavimas: F/FTP (kiekviena pora folija ekranuota ir bendras folijos ekranas su įžeminimo laidu)
• Laidininkas: kietas varis (CU), 23 AWG
• Poros: 4 vytos poros (8 laidininkai)
• Izoliacija: HDPE dielektrikas
• Apvalkalas: LSZH (mažai dūmų, be halogenų), vidaus naudojimui
• Dažnių juosta: iki 500 MHz
• Perdavimo greitis: iki 10 Gbit/s (10GBASE-T)
• Būdingoji varža: 100 Ω

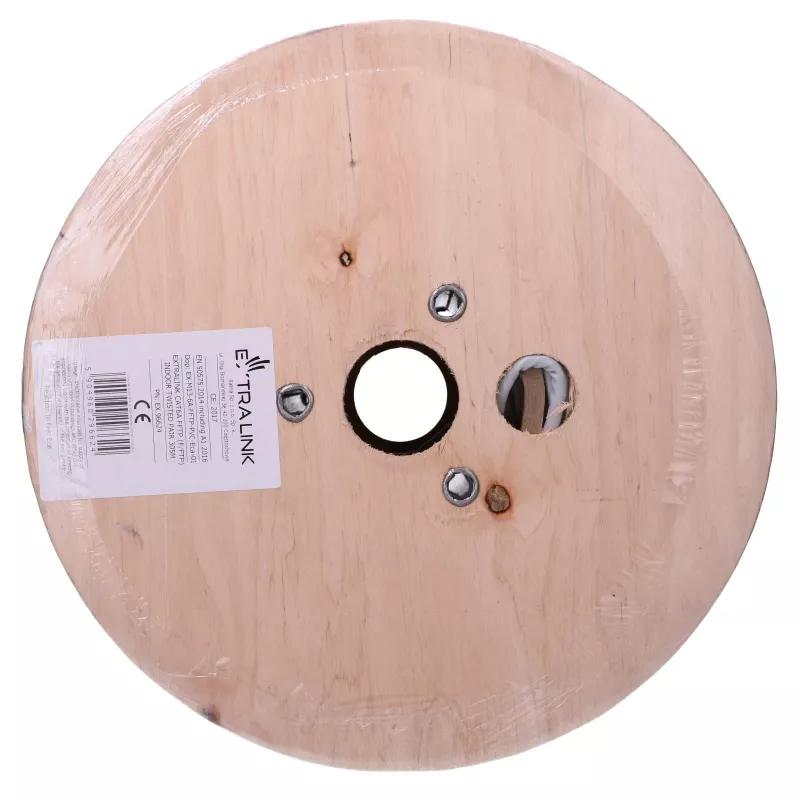

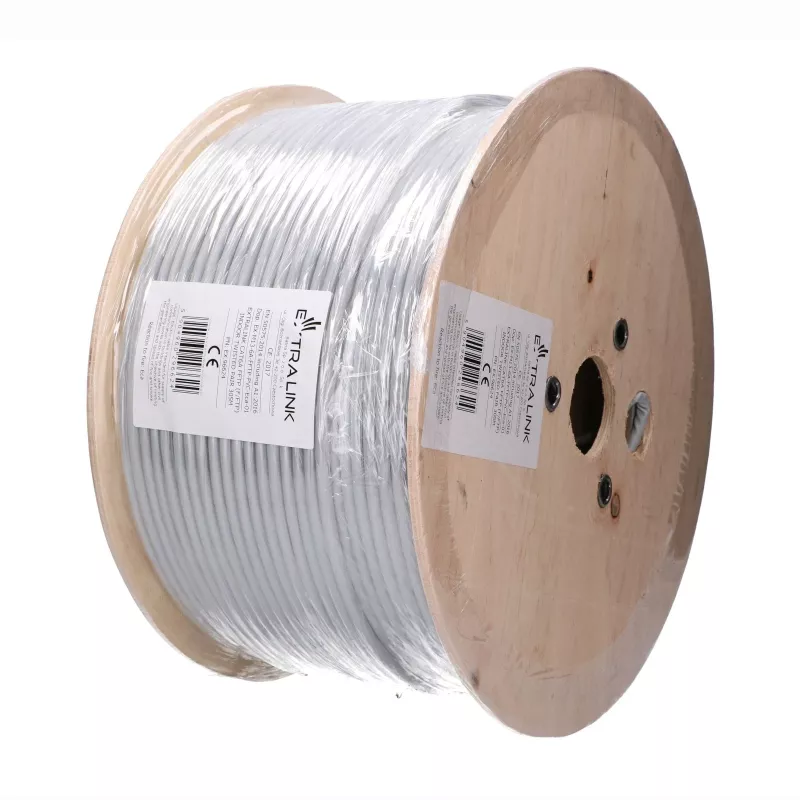

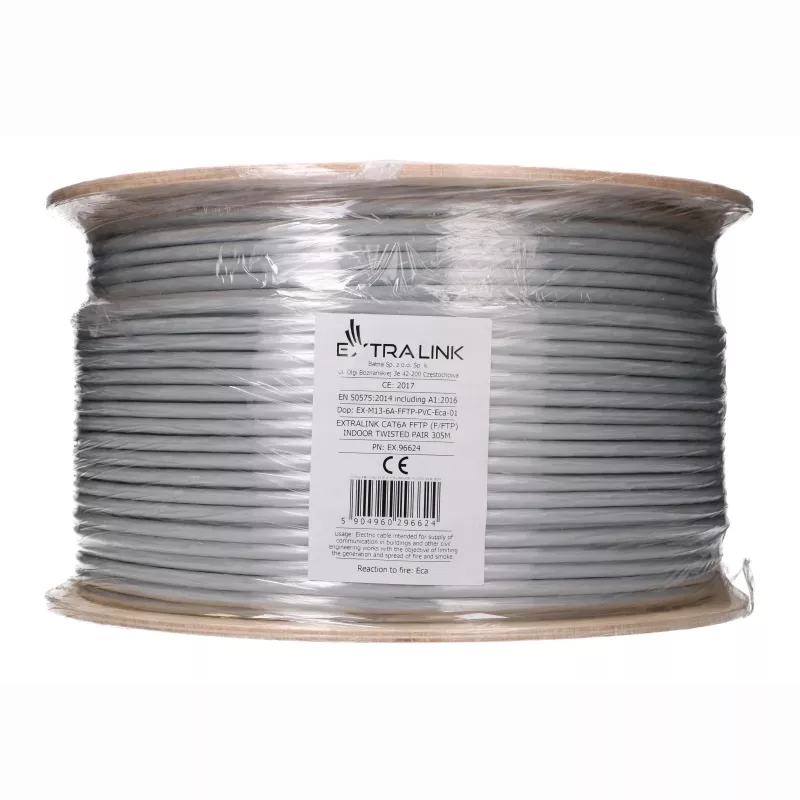

• Ilgis: 305 m (1000 pėdų) ištraukiamoje dėžėje

Kaip naudoti

Ištraukite reikiamą ilgį tiesiai iš dėžės, vedžiodami jį pagal suplanuotą kabelio trasą ir vengdami staigių lenkimų, mažesnių už minimalų lenkimo spindulį. Nupjaukite reikiamą ilgį, nuimkite LSZH apvalkalą, atlenkite bendrą folijos ekraną ir prijunkite įžeminimo laidą prie skirstomosios plokštės įžeminimo, tada minimaliai išvyniokite kiekvieną porą ir užspauskite ant ekranuotų Cat6A ar Cat6 keystone lizdų, skirstomųjų plokščių ar RJ45 kištukų pagal T568A/T568B spalvų schemą. Užtikrinkite ekrano tęstinumą nuo galo iki galo ir prijunkite ekraną prie žemės stove, kad būtų pasiekta visa F/FTP nauda. Po montavimo patikrinkite kiekvieną liniją sertifikuotu kabelių testeriu, kad patvirtintumėte teisingą laidų sujungimą ir Cat6A veikimą.

Rekomendacijos

Siekiant patikimo 10 Gigabit veikimo, laikykite atskirus ruožus 100 m kanalo ribose, naudokite ekranuotas (STP) jungtis ir lizdus visoje linijoje ir įžeminkite ekraną viename arba abiejuose galuose pagal jūsų įžeminimo schemą. Laikykite porų vytumą kuo arčiau užspaudimo taško, venkite kabelio vedimo lygiagrečiai elektros linijoms ir sertifikuokite kiekvieną sumontuotą liniją pagal ISO/IEC 11801 Class EA prieš pradedant eksploataciją.
