Expansion anchor Fischer 50493

Fischer 50493 plėtimosi inkaras yra mechaninis tvirtinimo sprendimas, skirtas naudoti betone ir panašiuose kietuose pagrinduose. Jo ilgis – 75 mm, reikalingas gręžinio skersmuo – 14 mm, o mažiausias įterpimo gylis – 90 mm. Tiekiamas 10 vienetų pakuotėje kompaktiškoje dėžutėje, šis inkaras tinka stacionariems įrenginiams, kuriems reikalingas patikimas, laikantis sujungimas su betonu.

Privalumai

Inkaro konstrukcija užtikrina patikimą plėtimosi principu veikiantį tvirtinimą betone, pasižymintį nuosekliu veikimu, kai jis įrengiamas laikantis nurodyto gylio ir skersmens. Jo ilgis ir plėtimosi mechanizmas leidžia saugiai perkelti apkrovą į pagrindinę medžiagą, o dešimties vienetų pakuotė tinka mažiems ir vidutiniams projektams. Gaminio matmenys ir paprastas montavimo procesas sumažina pasiruošimo laiką vietoje.

Tinka šiems tikslams

• Konstrukcinių ir nekonstrukcinių apkrovų tvirtinimui prie betono
• Kronšteinų, bėgių ir rėmų montavimui
• Mašinų pagrindų ir įrangos tvirtinimui prie kietų grindų
• Sunkios įrangos, pvz., vamzdžių spaustuvų ir kabelių lovių atramų, įrengimui

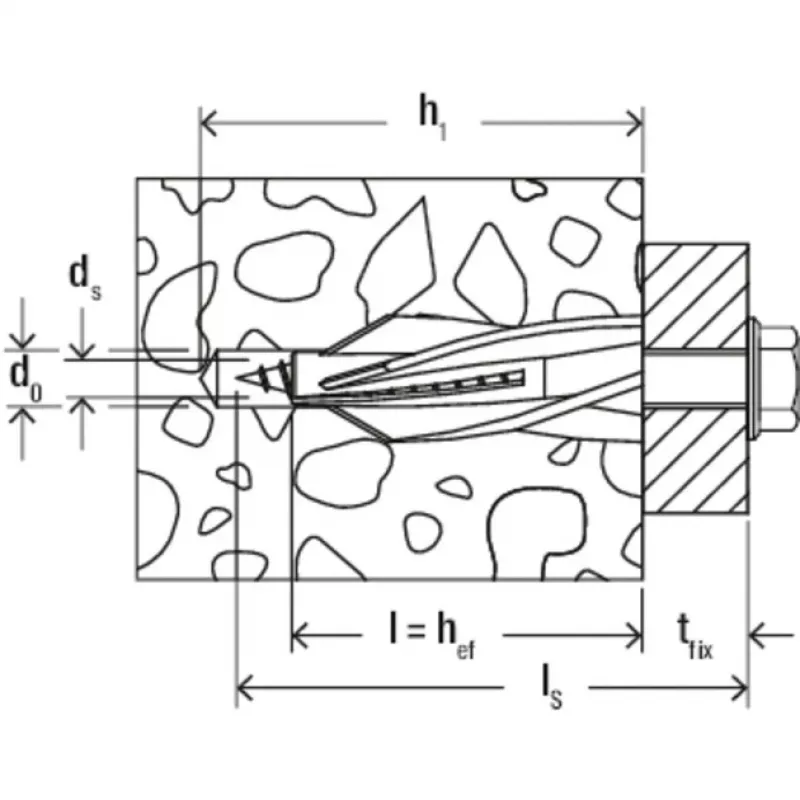

Pagrindinės specifikacijos

• Inkaro ilgis: 75 mm
• Reikalingas gręžinio skersmuo: 14 mm
• Mažiausias įterpimo (gręžinio) gylis: 90 mm
• Kiekis pakuotėje: 10 vienetų
• Numatyta pagrindinė medžiaga: betonas ir panašūs kieti pagrindai

Kaip naudoti

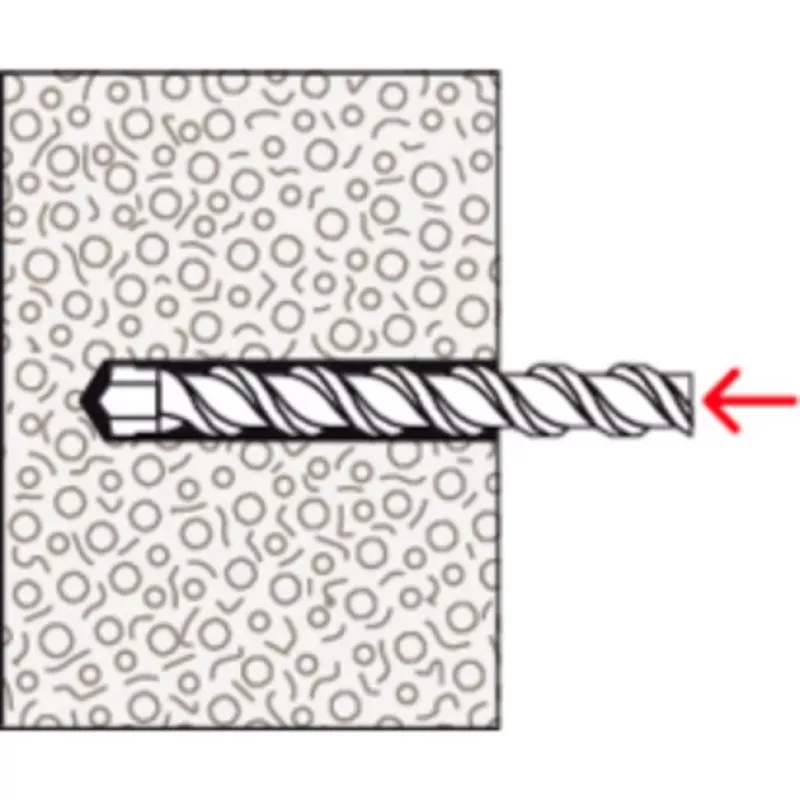

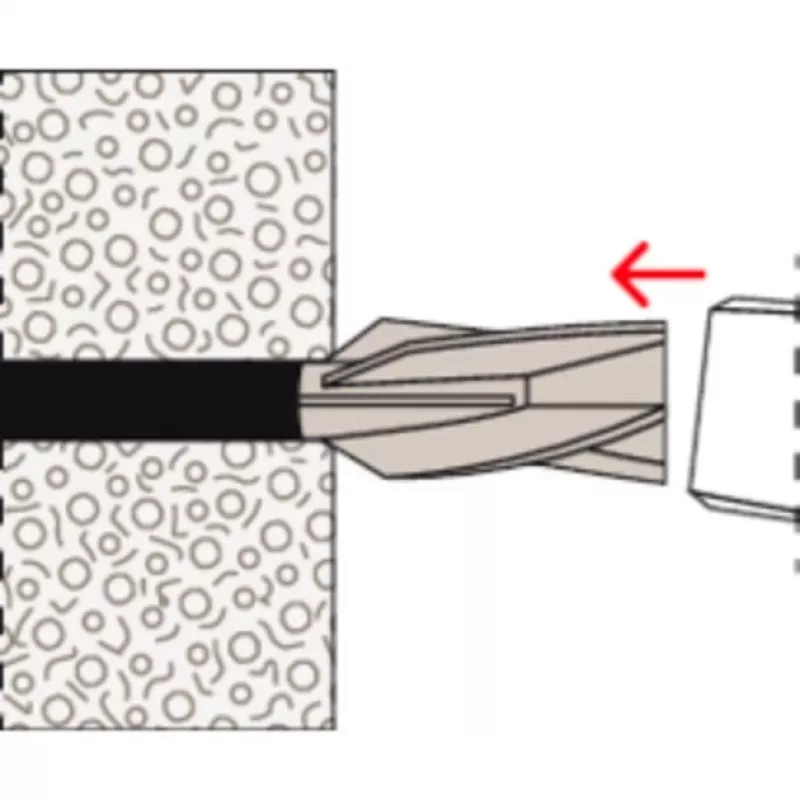

Išgręžkite betone skylę, naudodami 14 mm mūro grąžtą, iki mažiausiai 90 mm gylio, užtikrindami, kad skylė būtų švari ir be dulkių. Įkiškite plėtimosi inkarą iki galo į skylę, kol galvutė bus lygiai su paviršiumi. Priveržkite tvirtinimo varžtą arba sriegtą reikiamu sukimo momentu, kad aktyvuotumėte plėtimosi mechanizmą ir užtvirtintumėte inkarą pagrindinėje medžiagoje. Patikrinkite įrengimą, ar inkaras yra tinkamai įstatytas ir prijungta įranga yra stabili.

Rekomendacijos

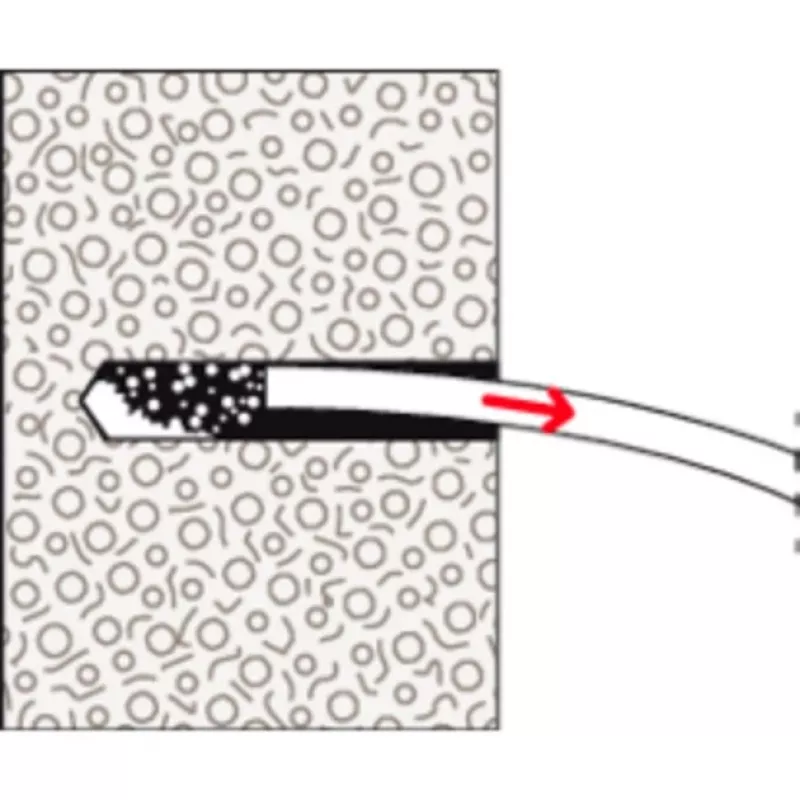

Naudokite smūginį grąžtą tiksliam skylių gręžimui betone ir prieš įstatydami inkarą išvalykite skylę šepečiu arba suslėgtuoju oru. Laikykitės nurodyto grąžto skersmens ir įterpimo gylio, kad pasiektumėte vardinį našumą. Kritiškai svarbioms arba laikančiosioms apkrovoms taikykite atitinkamas inžinerines gaires ir, jei reikia, pasitarkite su konstrukciniais dokumentais arba kvalifikuotu inžinieriumi.
