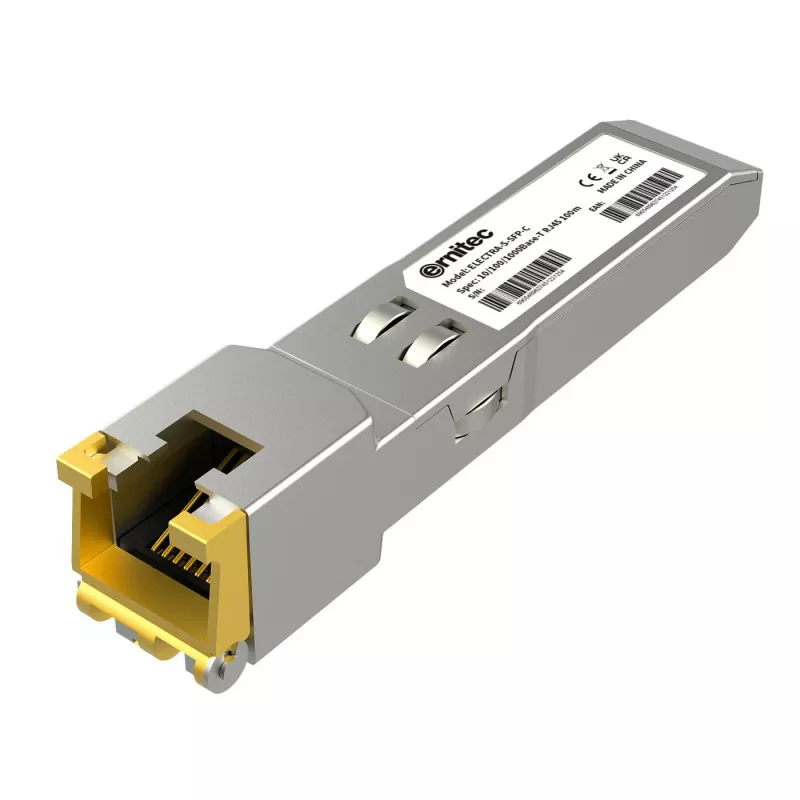

Ernitec ELECTRA-S-SFP-C tinklo siųstuvo-imtuvo modulis, optinis pluoštas

„Ernitec ELECTRA-S-SFP-C“ yra kompaktiškas SFP varinis siųstuvo-imtuvo modulis, atitinkantis SFP daugiašalių tiekėjų susitarimą (MSA) ir sukurtas Gigabit Ethernet 1000BASE-T tinklams. Jis suteikia standartinę SFP sąsają metaliniame korpuse (apie 15 mm x 60 mm x 10 mm) ir palaiko SERDES veikimą. Modulis per I2C atveria 1000BASE-T fizinio lygmens integrinį grandyną (PHY), kad būtų galima pasiekti PHY nustatymus ir funkcijas. Kad veiktų tinkamai, priimančiojoje sistemoje reikia išjungti 1000BASE-X automatinį derėjimąsi.

Privalumai

ELECTRA-S-SFP-C pasižymi kompaktišku formos faktoriumi, suderinamu su SFP lizdais, mažu svoriu ir metaline apdaila, užtikrinančia ilgaamžiškumą. Tiesioginė I2C prieiga prie PHY leidžia konfigūruoti ir diagnozuoti fizinio lygmens nustatymus. Suderinamumas su IEEE 802.3 Gigabit Ethernet užtikrina sąveikumą su standartine tinklo įranga, kai naudojama tinkama priimančiosios sistemos konfigūracija.

Tinka

• SFP jungtis turinčių komutatorių ir maršrutizatorių atnaujinimui, kad palaikytų 1000BASE-T varines jungtis
• Kompaktiškiems tinklo įrenginiams, kur svarbūs erdvės ir svorio apribojimai
• Aplinkoms, kuriose reikia tiesioginės PHY prieigos konfigūravimui ar diagnostikai

Pagrindinės specifikacijos

• Sąsajos tipas: SFP
• Standartai: Gigabit Ethernet, 1000BASE-T (IEEE 802.3)
• PHY prieiga: I2C
• SERDES palaikymas: Taip
• Automatinio derėjimosi pastaba: priimančiojoje sistemoje išjunkite 1000BASE-X automatinį derėjimąsi
• Matmenys (apytiksliai): 15 mm × 60 mm × 10 mm
• Svoris: 0,018 kg
• Spalva: Metalinė

Kaip naudoti

Įkiškite ELECTRA-S-SFP-C į suderinamą priimančiojo įrenginio SFP lizdą, laikydamiesi įrenginio gamintojo karštojo įjungimo procedūros. Įsitikinkite, kad priimančiojo įrenginio tinklo sąsaja sukonfigūruota 1000BASE-T veikimui ir kad 1000BASE-X automatinis derėjimasis yra išjungtas, jei priimančiojo įrenginio programinė įranga ar tvarkyklė suteikia tokią nuostatą. Prireikus naudokite I2C prieigą iš priimančiojo įrenginio arba valdymo valdiklio PHY nustatymams skaityti ar keisti.

Rekomendacijos

Naudokite siųstuvą-imtuvą įrangoje, kuri aiškiai palaiko varinius SFP modulius, ir vadovaukitės priimančiojo įrenginio tiekėjo rekomendacijomis dėl SFP suderinamumo. Išjunkite 1000BASE-X automatinį derėjimąsi priimančiojoje sistemoje ir atlikite PHY konfigūravimą per I2C tik tada, jei suprantate PHY parametrus, kad išvengtumėte ryšio sutrikimų.
