“Equip” 25 prievadų Cat.3 RJ45 ISDN jungčių skydelis, juodas

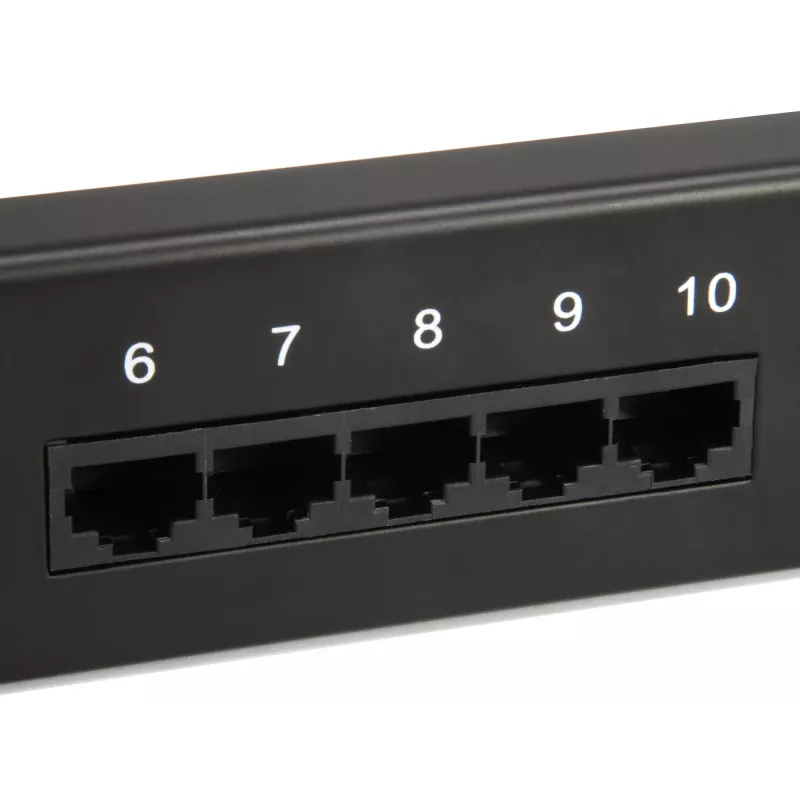

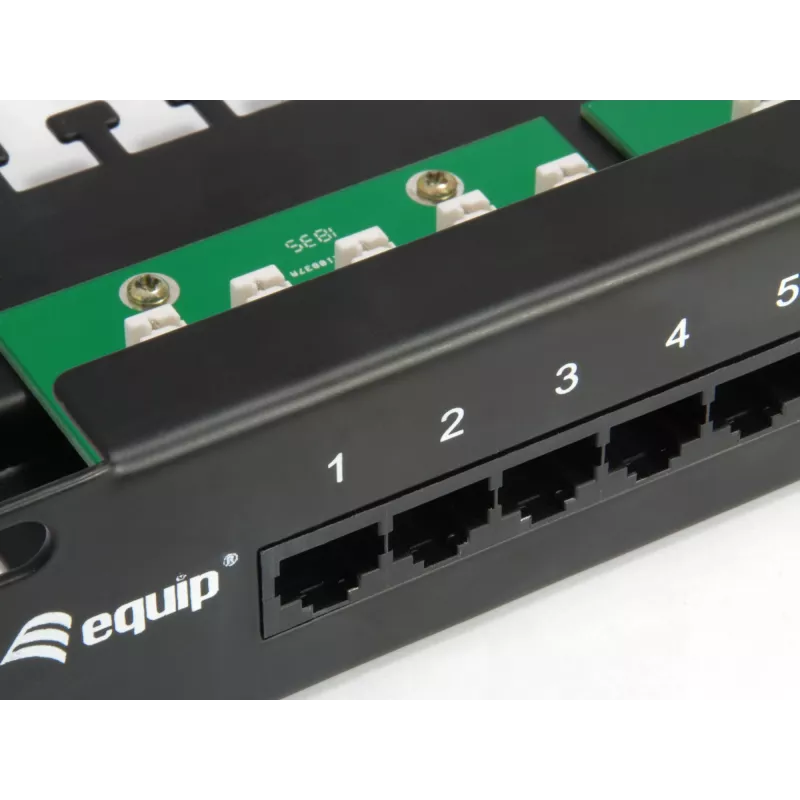

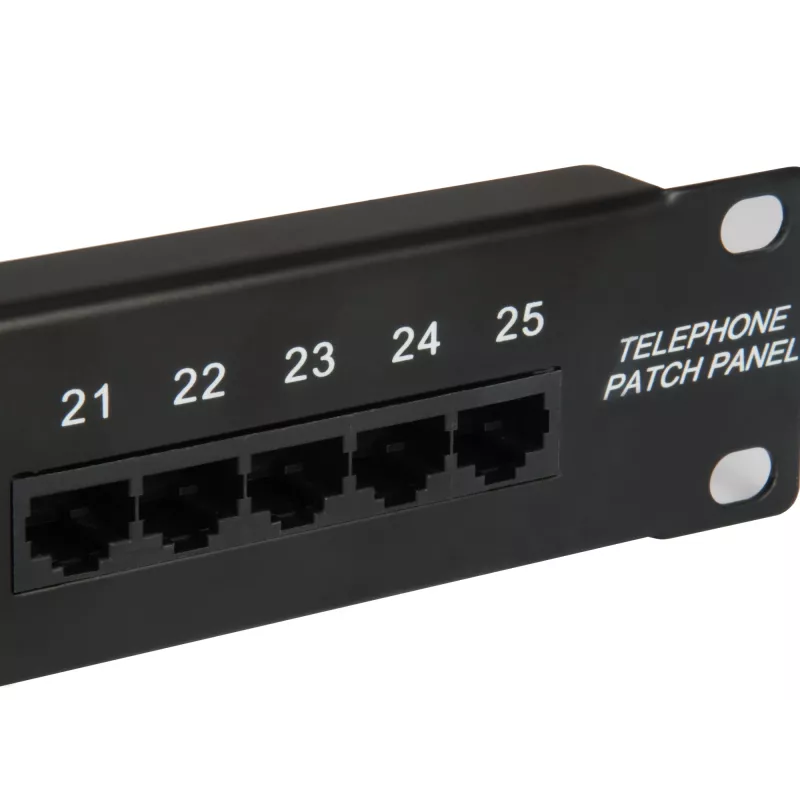

"Equip" 25 prievadų Cat.3 RJ45 ISDN jungčių skydelis – tai 19 colių 1U montuojamas į stovą telefono paskirstymo įrenginys, skirtas struktūrizuotam ISDN ir balso kabelių sujungimui. Jame yra RJ45 prievadai, suderinami su Cat3 kabeliu, ir integruota kabelių tvarkymo sistema, užtikrinanti geresnį kabelių vedimą ir įtempimo sumažinimą. Kiekvienas prievadas aiškiai pažymėtas prievado numeriu, kad būtų lengviau identifikuoti montavimo ir priežiūros metu.

Privalumai

Jungčių skydelis palaiko tiek LSA, tiek 110 užbaigimo standartus, suteikdamas lankstumo skirtingiems laidų sujungimo būdams. Jo 1U formos faktorius ir suderinamumas su 19 colių stovais leidžia jį naudoti standartinėse serverių spintose, o integruotas kabelių tvarkymas sumažina kabelių įtempimą ir palaiko tvarkingą instaliaciją. Įrenginys atitinka RoHS ir CE reikalavimus.

Tinka

• ISDN telefono paskirstymui stovuose montuojamoje aplinkoje
• Balso kabelių sujungimui su Cat3 ir RJ45 užbaigimu
• Mažoms ir vidutinėms tinklo spintoms bei PBX laidų skydams

Pagrindinės specifikacijos

• Prievadai: 24 RJ45 (Cat3, ISDN/balso)
• Stovo dydis: 19" 1U
• Užbaigimas: suderinamas su LSA ir 110
• Spalva: juoda
• Matmenys: 483 mm (P) x 44,5 mm (A) x 100 mm (G)
• Svoris: 1,05 kg
• Sertifikatai: RoHS, CE

Kaip naudoti

Sumontuokite jungčių skydelį standartiniame 19 colių stove, užimančiame 1U erdvės. Užbaikite įeinančius Cat3 arba suderinamus balso kabelius naudodami LSA arba 110 įspaudimo įrankius pagal savo laidų schemą. Naudokite integruotas kabelių tvarkymo funkcijas kabeliams vesti ir pritvirtinti, o jungdami pataisų laidus vadovaukitės sunumeruotais prievadų žymėjimais, kad užtikrintumėte teisingą kanalų paskirstymą.

Rekomendacijos

Siekiant patikimo veikimo, balso/ISDN signalams naudokite Cat3 klasės kabelius, venkite per didelių kabelių lenkimo spindulių užbaigimo taškuose ir pažymėkite abu kiekvieno sujungimo galus. Montuodami bendruose stovuose, užtikrinkite tinkamą vėdinimą ir saugų tvirtinimą, kad būtų išvengta mechaninio įtempimo skydeliui ir prijungtiems kabeliams.
