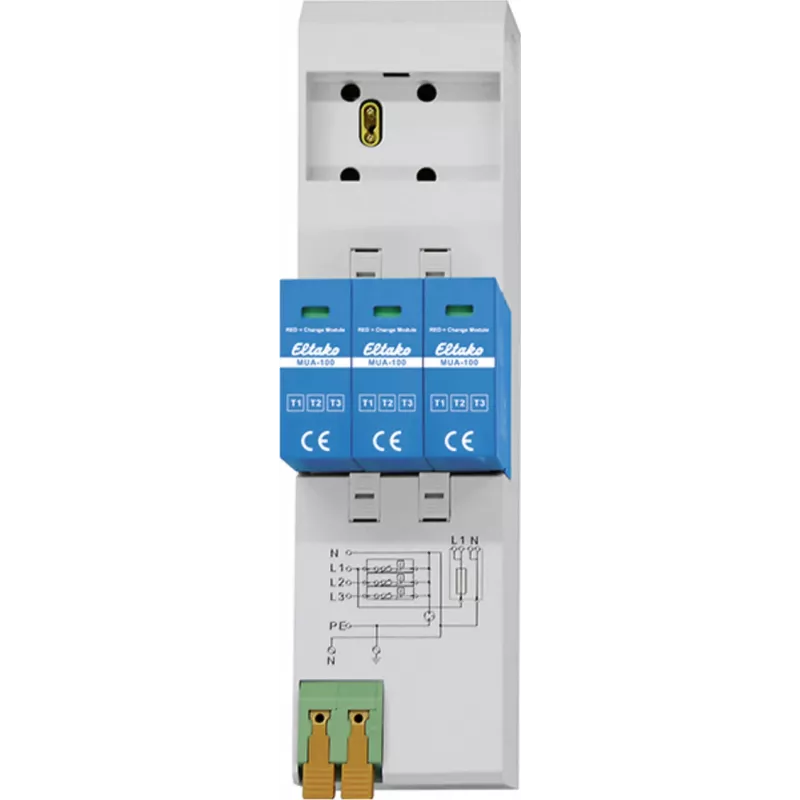

Eltako MUA-100 Modulinis viršįtampių iškroviklis 1+2+3 tipas, 4 polių, 12,5 kA impulsinė srovė, DIN bėgelis

Su bendra impulsine srove 50 kA (10/350 µs) ir apsaugos įtampos lygiu žemiau 1,5 kV, Eltako MUA-100 užtikrina nekompromisinę apsaugą nuo trumpalaikių viršįtampių žemos įtampos elektros skirstymo sistemose. Šis modulinis viršįtampių iškroviklis sujungia 1, 2 ir 3 tipų apsaugą viename 4 polių įrenginyje, todėl jis idealiai tinka įrengimams, kur svarbi vieta ir patikimumas.

Apžvalga

Eltako MUA-100 (modelis 28380000) yra kombinuotas žaibo ir viršįtampių iškroviklis, skirtas TN-S, TT ir TN-C tinklo sistemoms. Jis užtikrina patikimą apsaugą 230/400 V kintamosios srovės įrenginiams, su vardine iškrovos srove 20 kA (8/20 µs) vienam poliui ir impulsine srove 12,5 kA (10/350 µs) vienam poliui. Įrenginys skirtas montuoti ant DIN bėgelio (35 mm), užima tik 4 TE (72 mm) plotį ir turi vizualinę būsenos indikaciją greitam gedimų aptikimui.

Pagrindiniai privalumai

• Kombinuota 1+2+3 tipo apsauga viename kompaktiškame modulyje
• Didelė impulsinės srovės atsparumas: 12,5 kA vienam poliui (10/350 µs)
• Žemas apsaugos įtampos lygis (< 1,5 kV) jautriai įrangai
• Greitas reagavimo laikas mažiau nei 25 ns
• Platus darbinės temperatūros diapazonas nuo -40°C iki +80°C
• Vizualinė žalia/raudona būsenos indikacija lengvam stebėjimui

Techninės detalės

• Apsaugos tipas: kombinuotas 1+2+3 tipo iškroviklis
• Tinklo sistemos: TN-S, TT, TN-C
• Vardinė įtampa (Un): 230/400 V kintamoji srovė
• Maksimali nuolatinė darbinė įtampa (Uc): 280 V kintamoji srovė
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs) vienam poliui
• Impulsinė srovė (Iimp): 12,5 kA (10/350 µs) vienam poliui
• Bendra impulsinė srovė (Iimp bendra): 50 kA (10/350 µs)
• Apsaugos įtampos lygis (Up): < 1,5 kV
• Reagavimo laikas: < 25 ns
• Polių skaičius: 4 polių (3P+N)
• Montavimo tipas: DIN bėgelis (35 mm)
• Modulio plotis: 4 TE (72 mm)
• Trumpojo jungimo atsparumas (Isccr): 50 kA
• Maksimalus atsarginis saugiklis: 160 A gG
• Darbinės temperatūros diapazonas: -40°C iki +80°C
• Būsenos indikacija: vizualinė (žalia/raudona)
• Apsaugos klasė: IP20

Mūsų verdiktas

Eltako MUA-100 yra aukštos kokybės viršįtampių apsaugos sprendimas sudėtingiems elektros įrengimams. Dėl kombinuotos 1+2+3 tipo klasifikacijos, didelių iškrovos galių ir kompaktiško dizaino jis yra patikimas pasirinkimas apsaugant jautrią įrangą nuo žaibo ir perjungimo viršįtampių.
