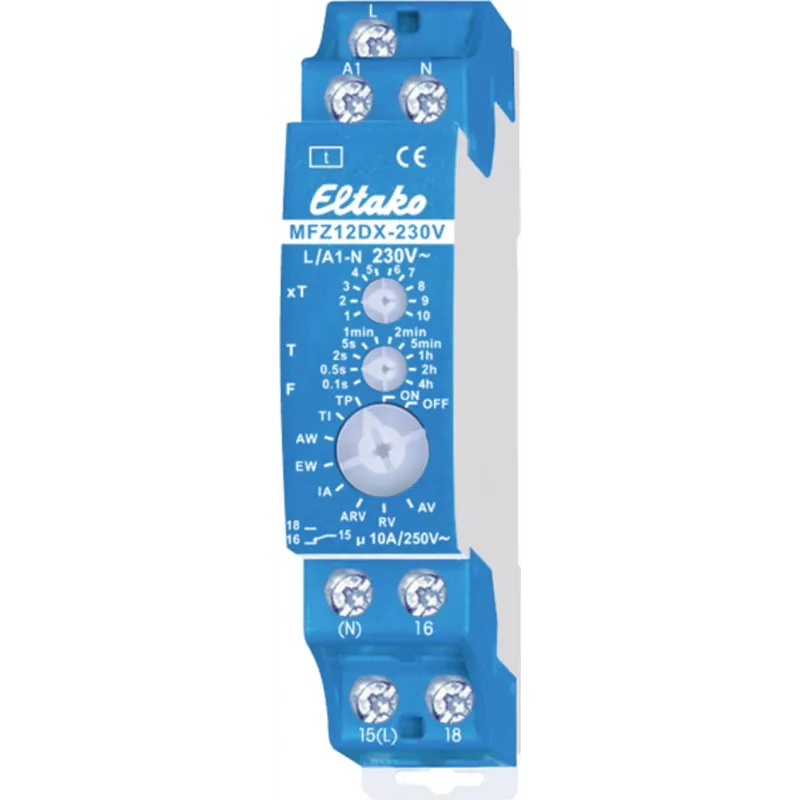

Eltako MFZ12DX-230V Daugiafunkcė laiko relė 230 V AC 10 funkcijų 0,1 s - 4 h DIN bėgelis 23001007

Skirtingai nei įprastos laiko relės, kurios užfiksuoja vieną funkciją, Eltako MFZ12DX-230V suteikia dešimt pasirenkamų laiko režimų viename DIN bėgelio modulyje. Nuo trumpų 0,1 sekundės impulsų iki keturių valandų uždelsimų, jis prisitaiko prie valdymo spintų, laiptinių apšvietimo, vėdinimo ir pramoninio sekos valdymo nekeičiant aparatinės įrangos. Bepotencialis perjungiamasis kontaktas atlaiko iki 10 A varžinių apkrovų, o plati 230 V AC ritė tiesiogiai priima 50 arba 60 Hz tinklą.

Pagrindiniai bruožai

• 10 pasirenkamų funkcijų: įjungimo uždelsimas, išjungimo uždelsimas, impulsas, blyksnis ir kt.
• Platus laiko diapazonas: nuo 0,1 s iki 14 400 s (4 h) priekiniu ratuku
• 1 perjungiamasis kontaktas (SPDT) su AgSnO2 kontaktais ilgam tarnavimo laikui
• 10 A / 250 V AC perjungimo galia, 100 mW minimali apkrova
• Kompaktiškas 1 TE (18 mm) DIN bėgelio korpusas, varžtiniai gnybtai
• IP20 apsauga, -20 °C iki +50 °C darbo diapazonas

Kasdienis naudojimas

Nustatykite funkciją ir laiką aiškiai pažymėtais sukamaisiais selektoriais, tada stebėkite LED, rodančią relės būseną. Budėjimo režimo suvartojimas yra tik 0,8 W, o aktyvus – apie 4 W. Relė sukurta valdymo skydams, kur erdvė ribota, bet patikimumas yra būtinas: kontaktų medžiaga atspari suvirinimui, o mechaninis tarnavimo laikas siekia 10 milijonų operacijų. Mašinų gamintojams ir elektrikams MFZ12DX-230V reiškia, kad viena sandėlio prekė padengia daug laiko nustatymo užduočių.

Visos specifikacijos

• Produkto tipas: Daugiafunkcė laiko relė
• Darbinė įtampa: 230 V AC
• Dažnis: 50/60 Hz
• Laiko diapazonas: 0,1 s – 14 400 s (4 h)
• Funkcijų skaičius: 10
• Išėjimas: 1 perjungiamasis kontaktas (SPDT), bepotencialis
• Kontaktų medžiaga: AgSnO2
• Perjungimo galia (varžinė): 10 A / 250 V AC
• Minimali perjungimo galia: 100 mW
• Montavimas: DIN bėgelis (1 TE / 18 mm plotis)
• Prijungimas: Varžtiniai gnybtai
• Energijos suvartojimas: budėjimo režimu apie 0,8 W, aktyvus apie 4 W
• Apsaugos klasė: IP20
• Darbinė temperatūra: -20 °C iki +50 °C
• Sandėliavimo temperatūra: -25 °C iki +70 °C
• Elektrinis tarnavimo laikas (varžinis): apie 100 000 operacijų
• Mechaninis tarnavimo laikas: apie 10 000 000 operacijų
• Izoliacijos įtampa: 2000 V AC
• LED indikatorius: Taip

Galutinė pastaba

Vienas modulis, dešimt laiko funkcijų ir kontaktas, atlaikantis realias apkrovas – MFZ12DX-230V yra pragmatiškas pasirinkimas valdymo spintų laiko nustatymo užduotims.
