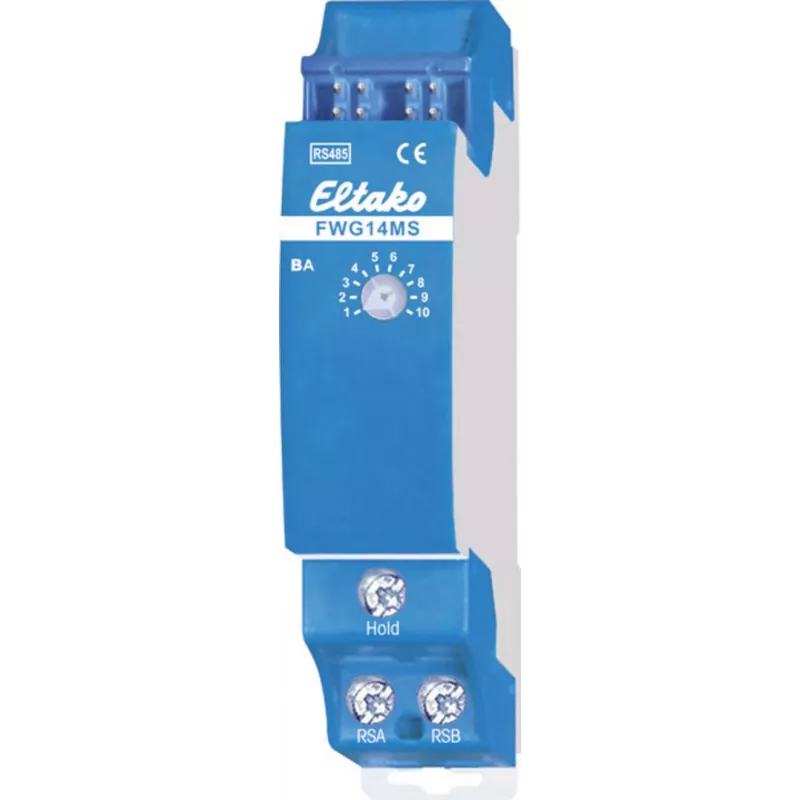

Eltako FWG14MS belaidis tinklų sietuvas DIN bėgiui, RS485 magistralė, 868.3 MHz 30014072

Pastatų automatizavimo integratoriai ir elektrikai remiasi Eltako FWG14MS, kad sujungtų belaidžius Eltako-Funk įrenginius su laidine RS485 magistrale gyvenamosiose ir komercinėse instaliacijose. Sumontuotas ant standartinės DIN bėgio, šis kompaktiškas 1 TE modulis užtikrina dvikryptį ryšį tarp iki 128 belaidžių vykdiklių ir jutiklių, kai sujungiamas su FAM14 valdikliu, todėl yra kertinis išplečiamų išmaniųjų pastatų sistemų elementas.

Pagrindinės specifikacijos

• Belaidžio ryšio protokolas: Eltako-Funk (paremtas EnOcean) 868.3 MHz dažniu
• Laidinė sąsaja: RS485 magistralė, maitinama 12V DC (maks. 20 mA) per magistralę
• Montavimas: DIN bėgis EN 60715 TH35, modulio plotis 1 TE (18 mm)
• Funkcijos: tinklų sietuvas, perjungiamas kartotuvas, dvikryptis ryšys, telegramų filtravimas
• Veikimo nuotolis: iki 30 m patalpose, 100 m lauke
• Darbinė temperatūra: nuo -20°C iki +50°C, apsaugos klasė IP20
• Suderinamumas: Eltako belaidžiai vykdikliai/jutikliai ir 14 serijos magistralės komponentai

Kodėl verta rinktis

FWG14MS pašalina atskirų belaidžio į laidinį ryšio keitiklių poreikį, taupydamas vietą ir laidų kiekį. Jo kartotuvo funkcija praplečia belaidžio ryšio aprėptį sudėtingose vietose, o telegramų filtravimas sumažina magistralės apkrovą, užtikrindamas patikimą veikimą. Konfigūravimas per Eltako PCT14 programinę įrangą su FAM14 užtikrina sklandžią integraciją į esamus projektus.

Idealūs naudojimo atvejai

• Belaidžių jungiklių ir jutiklių įrengimas pastatuose su esama Eltako magistralės infrastruktūra
• Belaidžio ryšio nuotolio praplėtimas dideliuose namuose ar biuruose naudojant kartotuvo režimą
• Iki 128 belaidžių įrenginių valdymo centralizavimas viename DIN bėgio spintoje
• Apšvietimo, šildymo ir saugos įrenginių stebėjimas bei valdymas iš centrinio valdiklio

Gera žinoti

FWG14MS skirtas naudoti patalpose (IP20) ir reikalauja išorinio 12V DC maitinimo iš RS485 magistralės, paprastai tiekiamo per FAM14. Termoplastinis korpusas užtikrina ilgaamžiškumą, o 18 mm plotis leidžia montuoti net perpildytose paskirstymo lentose. Siekiant optimalaus veikimo, tinklų sietuvą statykite centralizuotai belaidžių įrenginių atžvilgiu ir venkite metalinių kliūčių.
