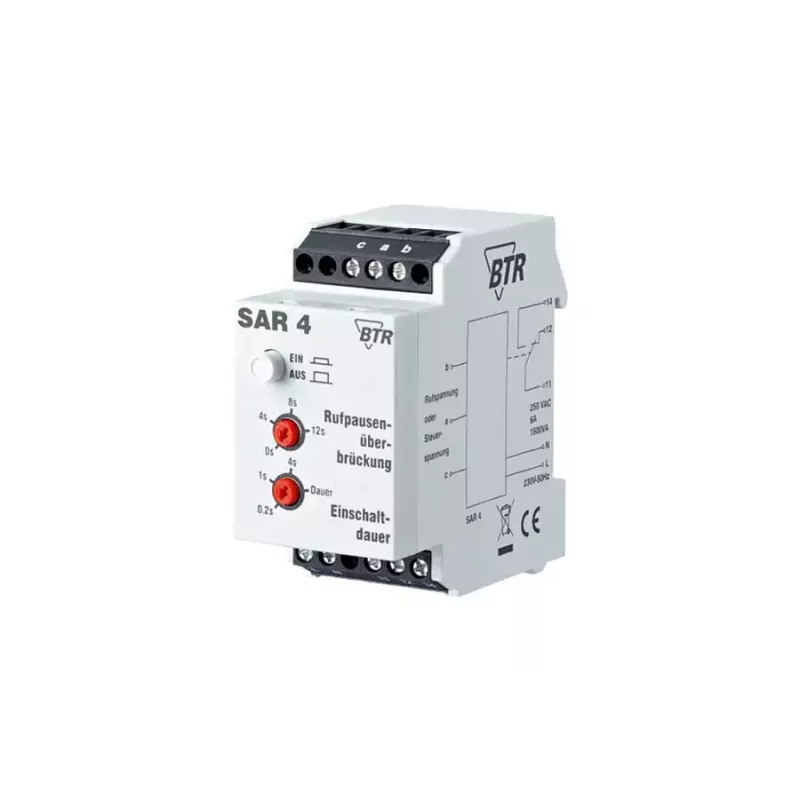

Elektros relė BTR NETCOM 130283-I Balta

BTR NETCOM 130283-I Balta yra elektros relė, skirta išorinių signalų siųstuvų perjungimui, kai juos aktyvuoja skambučio įtampa arba atskira valdymo įtampa. Ji palaiko kintamosios srovės įėjimo įtampą 32–80 V diapazone ir veikia 23–54 Hz dažniais. Dėl kompaktiškų 35 x 60 x 68 mm matmenų ir balto korpuso relė skirta montuoti ten, kur erdvė ribota ir reikalinga tvarkinga išvaizda.

Privalumai

Relė priima tiek telekomunikacijų prieigos liniją, tiek atskirą kintamosios arba nuolatinės srovės valdymo įtampos šaltinį ir gali būti sukonfigūruota reaguoti tik į skambučio įtampą arba į valdymo įtampą. Ji valdo išorinius signalinius įrenginius, tokius kaip skambučiai, garso signalai ar lempos, ir gali naudoti savo maitinimo šaltinį arba atskirą įrenginio maitinimą. Kompaktiškas dydis ir patikima konstrukcija užtikrina paprastą montavimą bei patikimą veikimą įvairiose aplinkose.

Tinka

• Jungti prie telekomunikacijų prieigos linijų ar pastato valdymo grandinių
• Išorinių signalų siųstuvų (skambučio, garso signalo, lempos) aktyvavimui
• Pritaikymams, kuriems reikalingi kompaktiški relių moduliai su 32–80 V kintamosios srovės įėjimu

Pagrindinės specifikacijos

• Modelis: BTR NETCOM 130283-I
• Įėjimo įtampa (kintamoji): 32–80 V
• Dažnis: 23–54 Hz
• Matmenys: 35 × 60 × 68 mm
• Spalva: Balta
• MPN: 130283-I
• EAN: 4250184101703

Kaip naudoti

Prijunkite SAR įėjimą prie telekomunikacijų prieigos linijos arba prie atskiro kintamosios / nuolatinės srovės valdymo įtampos šaltinio pagal sistemos laidų schemą. Sukonfigūruokite relę reaguoti arba į skambučio įtampą, arba į valdymo įtampą, kaip reikia. Prijunkite relės išėjimą prie išorinio signalų siųstuvo, užtikrindami, kad siųstuvas turėtų savo maitinimo šaltinį arba būtų prijungtas prie tinkamo atskiro maitinimo. Prieš įjungdami grandinę patikrinkite poliškumą ir priveržkite visus gnybtus.

Rekomendacijos

Naudokite relę laikydamiesi nurodytų įtampos ir dažnių diapazonų bei vietinių elektros instaliacijos taisyklių. Patikrinkite relės ir išorinio signalų siųstuvo maitinimo reikalavimų suderinamumą. Montavimą ir techninę priežiūrą atlikite kvalifikuotiems darbuotojams, kad būtų užtikrintas saugus ir patikimas veikimas.
