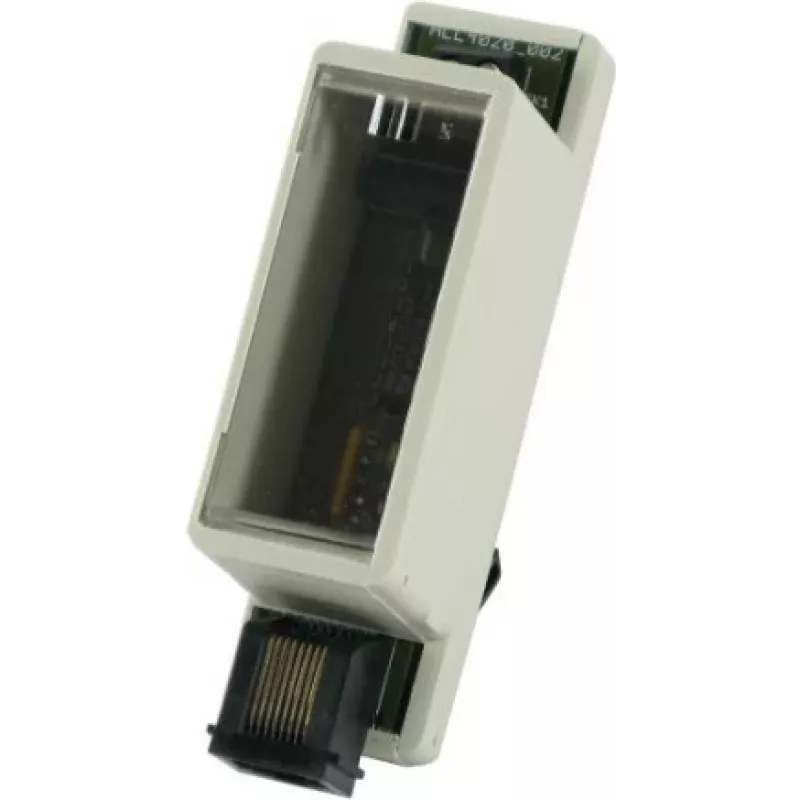

Elektros relė ALLNET ALL4020 juoda balta

ALLNET ALL4020 elektros relė yra kompaktiškas, ant DIN bėgelio montuojamas perjungimo modulis, suderinamas su ALL3000, 3418v2, 3500, 400x, 4500 ir 5000 sistemomis. Jis yra juodos arba baltos spalvos, sveria 114 g ir yra skirtas patikimam izoliuotam perjungimui valdymo ir automatikos įrenginiuose.

Privalumai

Ši relė turi izoliuotą hermetinį kontaktą, kurio perjungiamos grandinės nominali srovė yra 100 mA, todėl sumažėja trukdžiai tarp valdymo ir apkrovos grandinių. Jos 27 mm plotis tinka standartiniams DIN bėgelio įrenginiams, o lengvas, kompaktiškas korpusas supaprastina montavimą ir integravimą į esamus valdymo pultus.

Tinka

• Signalo lygio perjungimui pastatų automatizavimo ir valdymo sistemose
• Integravimui į DIN bėgelio spintas ir skirstomuosius skydus
• Mažos srovės izoliavimui tarp jutiklių, valdiklių ir stebėjimo įrangos

Pagrindinės specifikacijos

• Prekės ženklas: ALLNET
• Modelis / MPN: ALL4020
• EAN: 4038816000866
• Suderinamumas: ALL3000 / 3418v2 / 3500 / 400x / 4500 / 5000
• Kontakto tipas: izoliuota hermetinė relė
• Perjungiamos grandinės nominali srovė: 100 mA
• DIN bėgelio plotis: 27 mm
• Svoris: 114 g
• Spalvos: juoda, balta

Kaip naudoti

Sumontuokite ALL4020 ant standartinio DIN bėgelio ir prijunkite valdymo bei apkrovos grandines pagal sistemos dokumentaciją. Užtikrinkite, kad perjungiama grandinė neviršytų 100 mA nominalios srovės. Prieš montuodami patikrinkite suderinamumą su priimančiuoju įrenginiu (ALL3000/3418v2/3500/400x/4500/5000) ir, jungdami relę, laikykitės vietinių elektros saugos taisyklių.

Rekomendacijos

Relę naudokite mažos srovės signalų izoliavimui ir perjungimui; nenaudokite jos elektros tinklo galios perjungimui arba apkrovoms, viršijančioms nurodytą 100 mA. Reguliariai tikrinkite jungtis, ar aplinkoje, kurioje yra vibracija ar drėgmė, nėra korozijos ar atsilaisvinimo.
