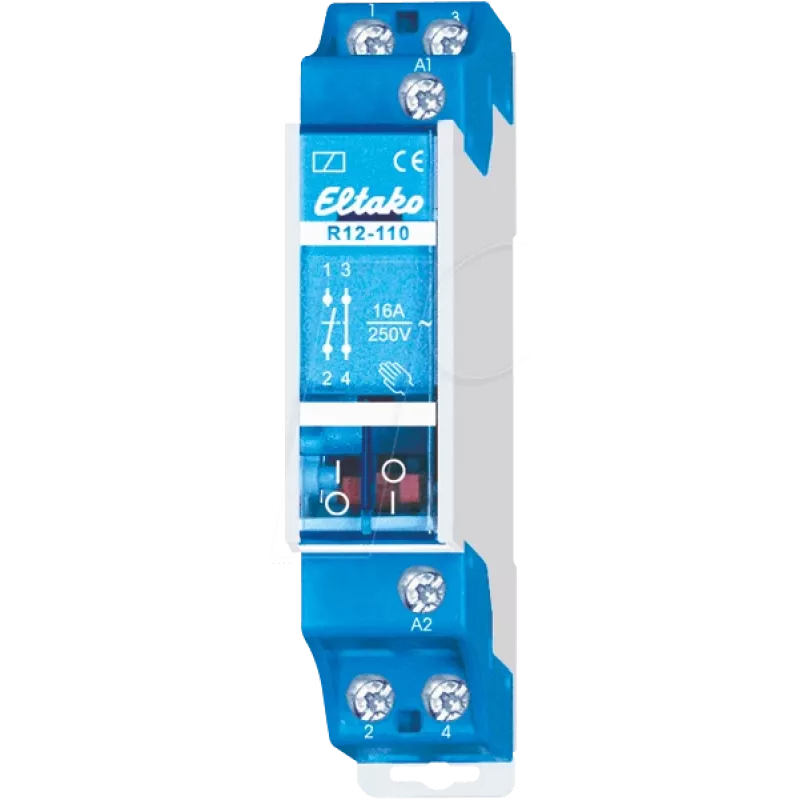

Elektromechaninė relė Eltako R12-110-230V — 1 NO + 1 NC kontaktai, 230 V ritė

Eltako R12-110-230V yra elektromechaninė relė su vienu normaliai atviru (NO) kontaktu ir vienu normaliai uždaru (NC) kontaktu, valdoma 230 V kintamosios srovės ritės. Ji užtikrina mechaninį elektros grandinių perjungimą ant DIN bėgelio montuojamuose įrenginiuose ir valdymo skyduose, leidžia atskirti perjungimo ir valdymo grandines bei suteikia paprastą integravimą į automatikos ir pastatų valdymo sistemas.

Privalumai

Relė užtikrina patikimą mechaninį kontaktų perjungimą su aiškiais NO ir NC išėjimais, tinka naudoti ten, kur reikalingos atskiros sujungimo ir atjungimo grandinės. Jos ritė, skirta 230 V kintamajai srovei, atitinka įprastą tinklo įtampą, todėl sumažėja papildomų valdymo transformatorių poreikis. Kompaktiška konstrukcija palaiko montavimą standartinėse ant DIN bėgelio montuojamose dėžutėse, o paprasta elektros sąsaja palengvina įrengimą ir keitimą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite relę ant standartinio DIN bėgelio valdymo skyde ir prijunkite maitinimo bei apkrovos laidus pagal NO ir NC kontaktų schemą. Paduokite 230 V kintamosios srovės ritės įtampą, kad suaktyvintumėte perjungimą; kai ritė įjungta, NO kontaktas užsidaro, o NC kontaktas atsidaro. Įsitikinkite, kad laidai montuojami išjungus maitinimą, o laidų skerspjūviai ir apsauginiai įtaisai parinkti pagal prijungtą apkrovą ir galiojančius elektros standartus.

Rekomendacijos

Naudokite relę neviršydami jos vardinės ritės įtampos ir įdiekite tinkamą apsaugą nuo perkrovos bei saugiklius perjungiamoms grandinėms. Patikrinkite kontaktų vardinius parametrus pagal faktines apkrovos sroves ir apsvarstykite galimybę pridėti slopinimo komponentus indukcinėms apkrovoms, kad prailgintumėte kontaktų tarnavimo laiką.
