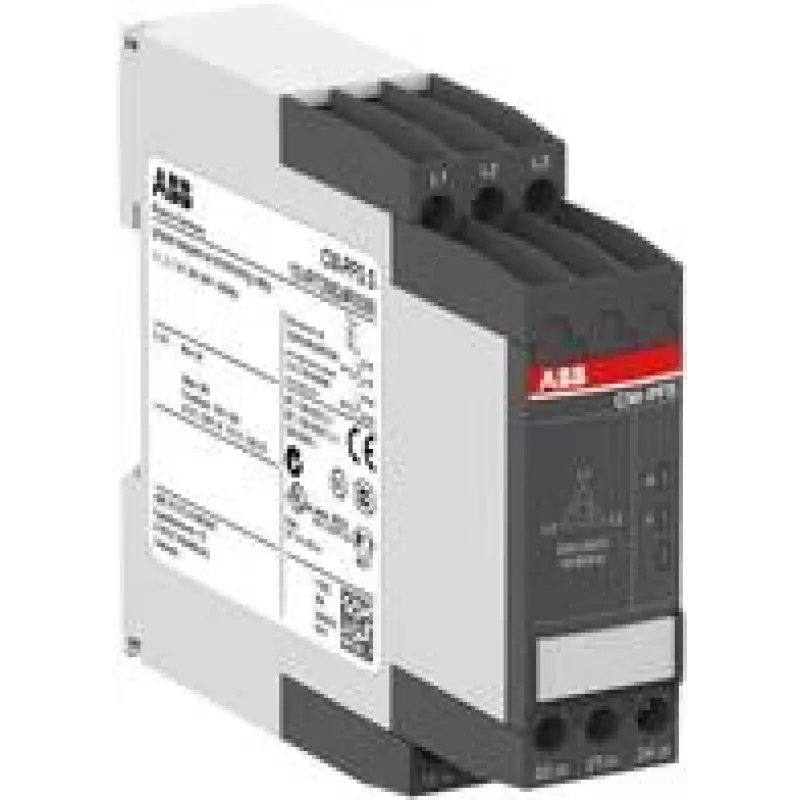

Elektrinė relė ABB CM-PFS.S

ABB CM-PFS.S yra kompaktiška trifazė stebėjimo relė, skirta aptikti fazės praradimą ir neteisingą fazių seką trifazėse sistemose. Ji veikia su vardine valdymo maitinimo / trifazės matavimo įtampa 200–500 V kintamos srovės ir turi 2 perjungiamuosius išėjimus, kurių kontaktų vardinė įtampa 250 V / 4 A. Relė turi fiksuotus slenksčius, sraigtinę jungtį su dvigubos kameros narvelio gnybtais ir kompaktiškus matmenis 22,5 x 103,7 x 85,6 mm, todėl tinka montuoti valdymo skyduose ir skirstymo plokštėse.

Privalumai

Įrenginys pasižymi patikimu fazės praradimo ir fazių sekos stebėjimu su fiksuotomis slenksčių nuostatomis, todėl sumažėja poreikis konfigūruoti vietoje. Jo 2 perjungiamieji išėjimai leidžia perjungti valdymo grandines iki 250 V / 4 A. Kompaktiška forma ir sraigtiniai dvigubos kameros narvelio gnybtai užtikrina saugų laidų prijungimą ir paprastą montavimą standartiniuose DIN bėgelio korpusuose. Produktą identifikuoja ABB dalies numeris 1SVR730824R9300 ir EAN 4016779851947.

Tinka

• Trifazių variklių ir kompresorių apsauga nuo fazės praradimo ar fazių eiliškumo pakeitimo
• Įeinančio trifazio maitinimo stebėjimas pramoniniuose ar komerciniuose skyduose
• Integravimas į valdymo grandines, kuriose reikalingas fiksuoto slenksčio fazių stebėjimas

Pagrindinės specifikacijos

• Vardinė valdymo / matavimo įtampa: 200–500 V kintamos srovės
• Išėjimas: 2 perjungiamieji kontaktai (2 C/O)
• Kontaktų vardinė galia: 250 V / 4 A
• Stebimos funkcijos: fazės praradimas ir fazių seka (fiksuoti slenksčiai)
• Jungtis: sraigtiniai gnybtai su dvigubos kameros narveliu
• Matmenys (P×A×G): 22,5 × 103,7 × 85,6 mm
• Svoris: 127 g
• Gamintojas / MPN: ABB, 1SVR730824R9300
• EAN: 4016779851947

Kaip naudoti

Sumontuokite CM-PFS.S ant standartinio DIN bėgelio valdymo spintoje ir prijunkite trifazį maitinimą prie nurodytų matavimo gnybtų pagal gaminio dokumentacijoje pateiktą laidų schemą. Prijunkite apkrovos ar valdymo grandinę prie 2 perjungiamųjų kontaktų, laikydamiesi maksimalios kontaktų galios 250 V / 4 A. Įjungus maitinimą, relė automatiškai stebi fazių buvimą ir seką naudodama fiksuotas slenksčių vertes; vartotojui nereikia reguliuoti slenksčių.

Rekomendacijos

Naudokite relę įrenginiuose, kuriuose priimtinas fazių stebėjimas su fiksuotais slenksčiais. Užtikrinkite, kad kontaktoriai ar kiti prijungti įrenginiai neviršytų kontaktų galios, ir laikykitės taikomų elektros saugos standartų montavimo bei techninės priežiūros metu.
