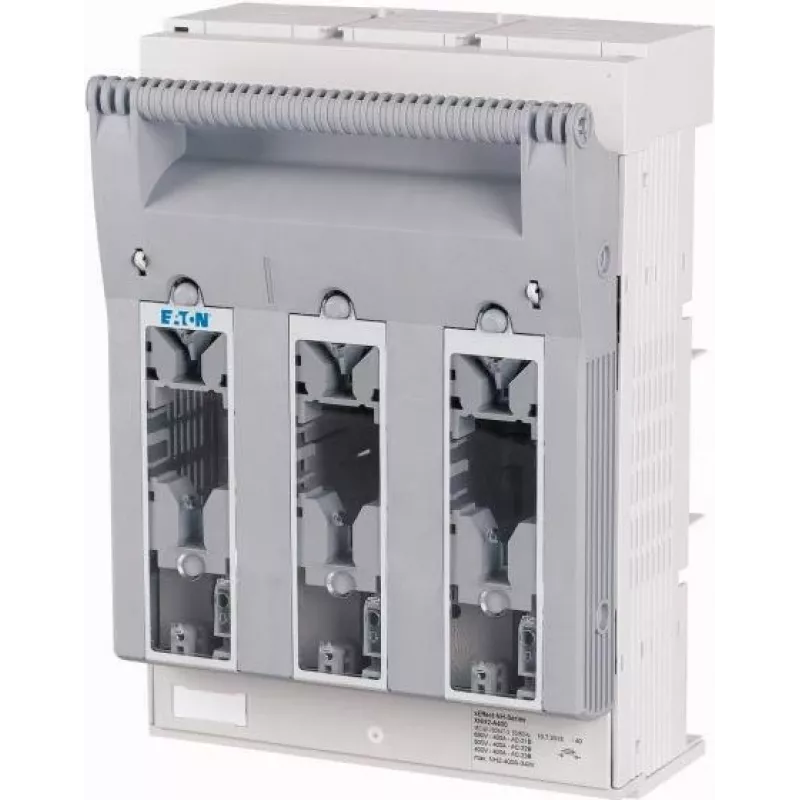

Eaton XNH2-A400 400A 3 polių saugiklių skyriklis, NH2/NH3, M10 varžtiniai gnybtai, 240mm² 183057

Eaton XNH2-A400 yra tvirtas saugiklių skyriklis, sukurtas reikliam pramoniniam energijos paskirstymui, užtikrinantis 400 A vardinę srovę ir suderinamumą su NH2 bei NH3 saugiklių įdėklais. Jo 3 polių konfigūracija ir didelė trumpojo jungimo galia daro jį patikimu pasirinkimu apsaugant grandines iki 690 V AC.

Pagrindiniai bruožai

• Vardinė srovė: 400 A, 3 polių
• Priima NH 2 ir NH 3 dydžio saugiklių įdėklus
• Vardinė darbinė įtampa: 690 V AC
• Trumpojo jungimo įjungimo ir išjungimo galia: 50 kA
• Varžtiniai gnybtai su M10 varžtais, maks. laidininko skerspjūvis 240 mm²

Kasdienis naudojimas

Sukurtas montuoti ant pagrindo plokštės, šis skyriklis užtikrina saugų ir patogų saugiklių keitimą pramoninėje skirstomojoje įrangoje. Varžtinės jungtys priima didelius laidininkus iki 240 mm², užtikrindamos mažą kontaktinę varžą ir patikimą srovės perdavimą. Priekinė dalis apsaugota IP20, o gnybtai – IP00, tinkami uždaroms instaliacijoms.

Visos specifikacijos

• Produkto tipas: Saugiklių skyriklis
• Vardinė srovė: 400 A
• Polių skaičius: 3
• Saugiklių dydžio suderinamumas: NH2, NH3
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Trumpojo jungimo įjungimo galia (Icm): 50 kA
• Trumpojo jungimo išjungimo galia (Icn): 50 kA
• Gnybtų tipas: Varžtinė jungtis
• Maks. laidininko skerspjūvis: 240 mm²
• Gnybtų varžto dydis: M10
• Apsaugos laipsnis: IP20 (priekis), IP00 (gnybtai)
• Montavimo tipas: Montavimas ant pagrindo plokštės
• Standartas: IEC/EN 60947-3
• Darbinės temperatūros diapazonas: -25 iki +70 °C

Galutinė pastaba

Sukurtas pagal IEC/EN 60947-3, XNH2-A400 užtikrina patikimą grandinės apsaugą sunkiomis sąlygomis.
