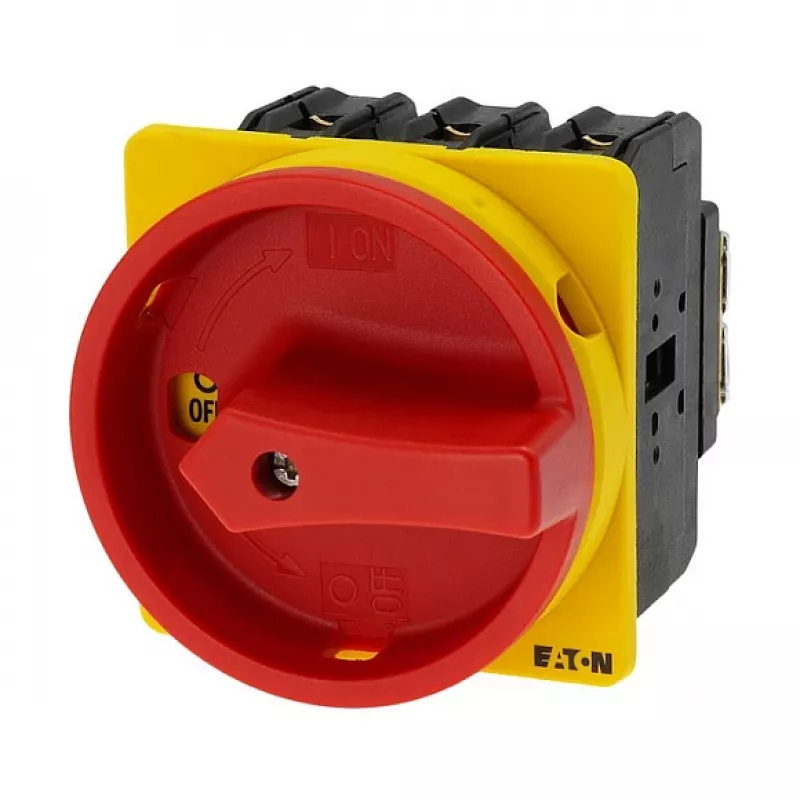

Eaton P3-63/EA/SVB Pagrindinis jungiklis 63A 3-polių avarinis sustabdymas įleidžiamas raudonas/geltonas

Pramoninėse ir komercinėse elektros instaliacijose galimybė patikimai atjungti maitinimą ir užtikrinti avarinio sustabdymo funkciją yra kritiškai svarbi saugai ir veiklos kontrolei. Eaton P3-63/EA/SVB pagrindinis jungiklis atitinka šį poreikį – tai tvirtas, į skydą montuojamas sprendimas, sujungiantis didelę perjungimo galią su aiškiu vizualiu būsenos rodymu. Šis 3-polių jungiklis (su neutralės galimybe) yra skirtas 63 A ir iki 690 V kintamosios srovės įtampai, todėl tinka įvairiems elektros paskirstymo ir variklių valdymo tikslams. Raudona rankena ir geltonas fiksavimo žiedas užtikrina, kad įrenginys iš karto bus atpažintas kaip avarinio sustabdymo įtaisas, o užrakinama IŠJUNGTA padėtis neleidžia neteisėtai vėl įjungti maitinimo techninės priežiūros metu.

Kam jis skirtas

Šis jungiklis idealiai tinka elektros skydų gamintojams, mašinų OEM ir priežiūros inžinieriams, kuriems reikia patikimo pagrindinio atjungimo arba avarinio sustabdymo jungiklio pramoninėms mašinoms, valdymo spintoms ir elektros paskirstymo skydams. Jis ypač tinka ten, kur saugos reikalavimai numato užrakinamą atjungimo tašką ir aiškų avarinio sustabdymo indikaciją.

Pagrindinės savybės

• Vardinė darbinė srovė 63 A ir įtampa iki 690 V kintamosios srovės, tinka sudėtingoms pramoninėms apkrovoms.
• 3-polių konfigūracija su pasirenkama neutrale (4-polių), suteikianti lankstumo įvairioms grandinėms.
• Avarinio sustabdymo funkcija: raudona rankena ir geltonas fiksavimo žiedas užtikrina gerą matomumą ir greitą identifikavimą.
• Užrakinama IŠJUNGTA (0) padėtyje, leidžianti saugiai atjungti maitinimą techninės priežiūros ar remonto metu.
• Įleidžiamas montavimas, užtikrinantis švarų integravimą į skydus ir korpusus.
• Aukšta apsaugos klasė: IP65 priekinėje dalyje, atspari dulkėms ir vandens srovėms.
• Tvirta konstrukcija atitinka IEC/EN 60947 standartus, užtikrinanti patikimumą ir saugą.
• Platus darbinės temperatūros diapazonas nuo -25°C iki +50°C, tinka atšiaurioms aplinkoms.

Specifikacijos

• Jungiklio tipas: Pagrindinis jungiklis / Avarinio sustabdymo jungiklis
• Polių skaičius: 3-polių + N (4-polių)
• Vardinė darbinė srovė (Ie): 63 A
• Vardinė darbinė įtampa (Ue): 690 V kintamoji srovė
• Montavimo tipas: Įleidžiamas montavimas
• Rankenos spalva: Raudona
• Fiksavimo žiedo spalva: Geltona
• Užrakinimas: Užrakinama 0 (Išjungta) padėtyje
• Apsaugos klasė (priekinė dalis): IP65
• Apsaugos klasė (gnybtai): IP20
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 6 kV
• Vardinė sąlyginė trumpojo jungimo srovė (Iq): 6 kA (su 63A gG/gL saugikliu)
• Vardinė galia (AC-23A, 400V): 30 kW
• Vardinė galia (AC-3, 400V): 22 kW
• Gnybtų tipas: Varžtiniai gnybtai
• Standartai: IEC/EN 60947
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2 (Įjungta/Išjungta)
• Darbinės temperatūros diapazonas: -25 iki +50 °C
• Funkcija: Avarinis išjungimas

Patarimai

Integruodami šį jungiklį į savo skydą, įsitikinkite, kad montavimo išpjova atitinka nurodytus matmenis ir kad jungiklis yra tinkamai pritvirtintas, kad būtų išlaikytas IP65 priekinės dalies sandarumas. Avarinio sustabdymo programoms patikrinkite, ar raudonos/geltonos spalvų schema atitinka vietinius saugos reikalavimus. Naudokite tinkamus kabelių antgalius ir priveržimo momentus varžtiniams gnybtams, kad užtikrintumėte patikimus sujungimus ir išvengtumėte perkaitimo.
