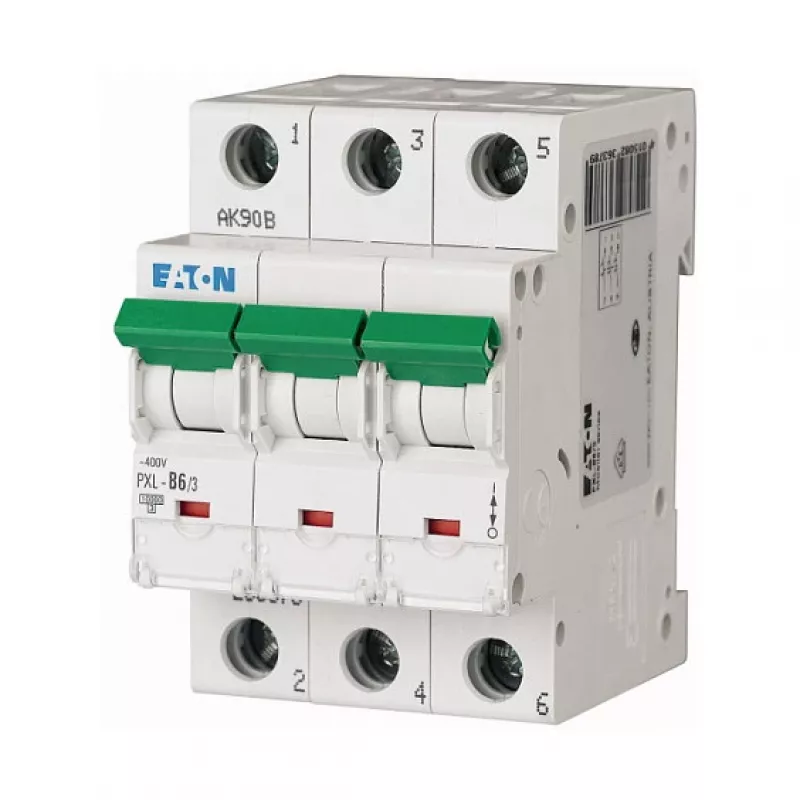

Eaton PXL-B6/3 Miniature Circuit Breaker 6A 3-Pole B-Characteristic 10kA

„Eaton PXL-B6/3“ yra 3 polių mini grandinės pertraukiklis (MCB), kurio vardinė srovė yra 6 A ir B tipo išjungimo charakteristika, sukurtas patikimai elektros grandinių apsaugai nuo perkrovų ir trumpojo jungimo. Jo 10 kA pertraukimo galia ir energijos ribojimo klasė 3 užtikrina tvirtą veikimą gyvenamosiose ir komercinėse instaliacijose.

Privalumai

Šis MCB užtikrina tikslią apsaugą su B kreive, idealiai tinka grandinėms su vidutinėmis įsijungimo srovėmis, pvz., apšvietimo ir kištukinių lizdų grandinėms. 3 polių konfigūracija užtikrina vienu metu visų fazių atjungimą, padidindama saugumą trifazėse sistemose. Esant 20 000 mechaninio veikimo ciklų ir 10 000 elektrinio veikimo ciklų, jis užtikrina ilgalaikį patvarumą. Įrenginys skirtas montuoti ant DIN bėgelio (EN 60715), o jo kompaktiškas plotis – 3 moduliai (52,5 mm) – optimizuoja vietą skirstomuosiuose skyduose. Gnybtai tinka kietiems laidininkams iki 25 mm² ir lankstiems iki 16 mm², todėl galima įvairiai prijungti. Darbinės temperatūros diapazonas nuo -25°C iki +75°C užtikrina patikimumą atšiauriomis sąlygomis.

Tinka

• Apšvietimo grandinių apsaugai gyvenamuosiuose ir komerciniuose pastatuose
• Kištukinių lizdų grandinėms su vidutinėmis įsijungimo srovėmis
• Trifaziams skirstomiesiems skydams, kuriems reikia vienu metu atjungti fazes
• Programoms, kurioms reikia montuoti ant DIN bėgelio ir taupyti vietą
• Įrengimui aplinkoje, kurioje yra dideli temperatūros svyravimai

Pagrindinės specifikacijos

• Polių skaičius: 3P
• Vardinė srovė (In): 6 A
• Išjungimo charakteristika: B
• Vardinė įtampa (Ue): 400 V AC
• Vardinė trumpojo jungimo pertraukimo galia (Icn): 10 kA
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis (EN 60715)
• Energijos ribojimo klasė: 3
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (korpusas)
• Standartai: IEC/EN 60898-1
• Darbinė temperatūra: -25°C iki +75°C
• Elektrinis tarnavimo laikas: 10 000 operacijų
• Mechaninis tarnavimo laikas: 20 000 operacijų
• Modulio plotis: 3 moduliai (52,5 mm)

Rekomendacijos

Patikimai grandinių apsaugai trifazėse sistemose su vidutinėmis apkrovomis „Eaton PXL-B6/3“ siūlo patikrintą sprendimą su dideliu pertraukimo pajėgumu ir ilgu tarnavimo laiku. Dėl kompaktiško dizaino ir lengvo montavimo ant DIN bėgelio jis yra populiarus elektrikų ir skydų gamintojų pasirinkimas.
