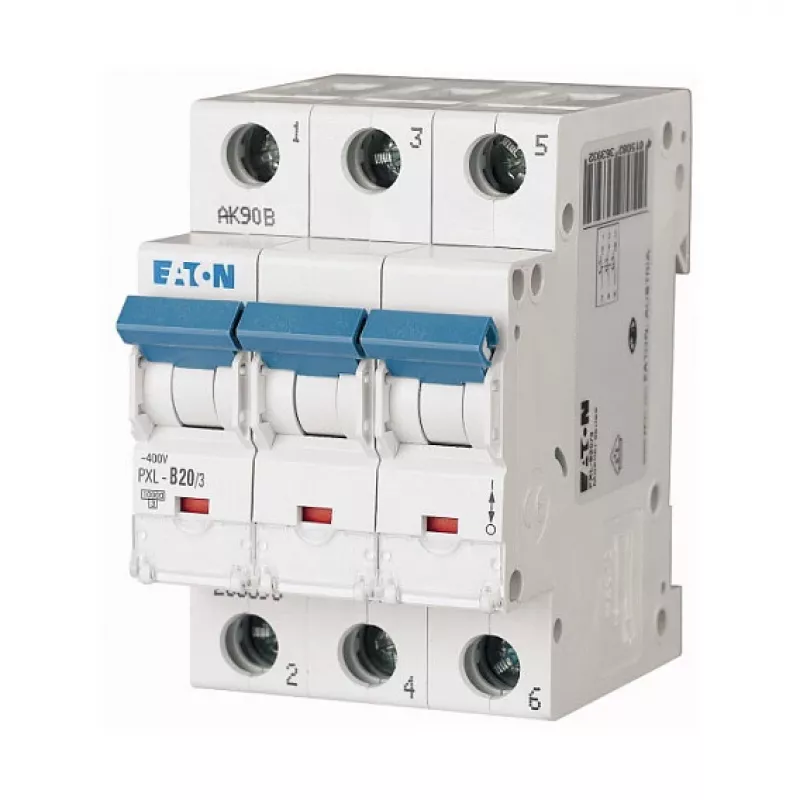

Eaton PXL-B20/3 miniatiūrinis grandinės pertraukiklis - 3 polių, B tipas, 20A (236393)

Perpildytame elektros skydelyje kiekviena atšaka turi turėti automatinį jungiklį, kuris akimirksniu reaguotų ir į perkrovas, ir į trumpuosius jungimus. Eaton PXL-B20/3 užtikrina tokią apsaugą kompaktiškos 3 polių konstrukcijos, 20 A vardine srove ir B tipo atjungimo charakteristika – tai paprastas pasirinkimas fiksuotoms instaliacijoms komercinėse ir pramoninėse patalpose.

Pagrindinės specifikacijos

• 3 polių mini automatinis jungiklis (MCB)
• Vardinė srovė: 20 A
• Atjungimo charakteristika: B tipas
• Vardinė įtampa: 230/400 V AC
• Vardinė išjungimo galia (Icn): 10 kA
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (EN 60715)
• Modulio plotis: 3 TE (52,5 mm)
• Gnybtų tipas: varžtiniai gnybtai
• Gnybtų talpa: 1–25 mm² (vientisa ir lanksti)
• Apsaugos laipsnis: IP20 gnybtai, IP40 priekis
• Energijos ribojimo klasė: 3
• Standartai: IEC/EN 60898-1
• Darbinė temperatūra: nuo -25°C iki +75°C

Kodėl verta rinktis

PXL serija iš Eaton sujungia patikimą elektromechaniką su kompaktišku 3 modulių dizainu. B tipo charakteristika specialiai skirta kabelių ir bendrų elektros grandinių apsaugai – ji atjungia, kai srovė pasiekia 3–5 kartus didesnę vertę nei vardinė. Su 10 kA išjungimo galia ji užtikrina saugumą esant įprastiems trumpiesiems jungimams paskirstymo skydeliuose.

Idealiai tinka

• Apšvietimo ir kištukinių lizdų grandinių apsauga gyvenamosiose ar komercinėse patalpose
• Mažų prietaisų ir ŠVOK įrangos atšakų apsauga
• Valdymo grandinių izoliavimas ir apsauga pramoniniuose skydeliuose
• Esamų DIN bėgelio skirstomųjų skydų modernizavimas

Svarbu žinoti

Įsitikinkite, kad jungiklis montuojamas ant 35 mm DIN bėgelio (EN 60715), o prijungiami laidai tinkamai nuimti varžtiniams gnybtams. Įrenginys skirtas fiksuotai instaliacijai ir turi būti naudojamas nurodytame temperatūros diapazone. Visada patikrinkite, ar trumpojo jungimo srovė montavimo vietoje neviršija vardinės išjungimo galios.
