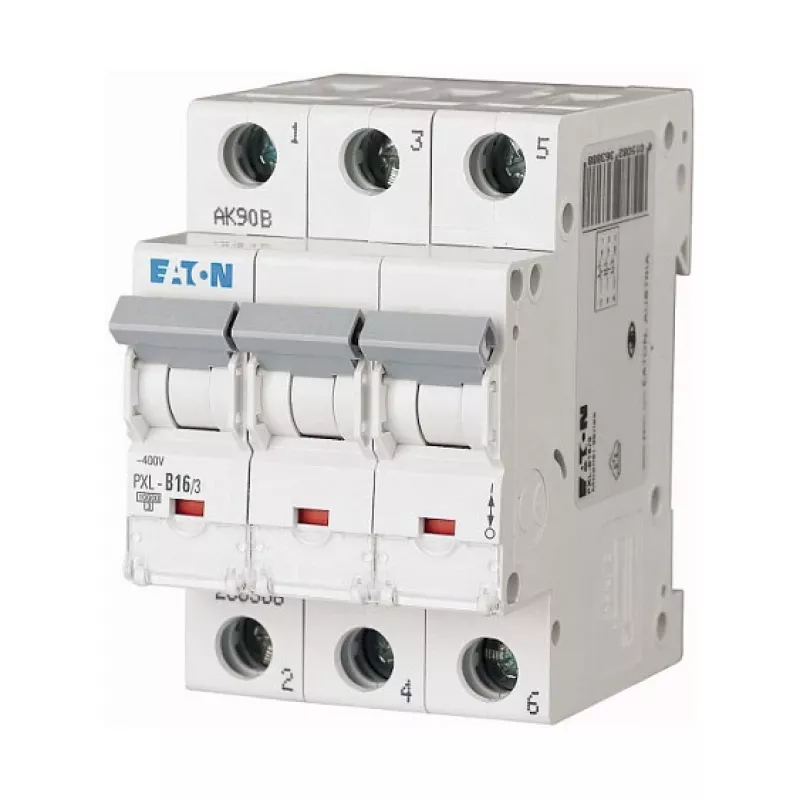

Eaton PXL-B16/3 miniatiūrinis automatinis jungiklis B tipo 3P 16A 400V 10kA

Užimtame komerciniame skirstomajame skyde kiekviena grandinė reikalauja patikimos apsaugos. Eaton PXL-B16/3 yra tripolis miniatiūrinis automatinis jungiklis, sukurtas būtent tokiai aplinkai. Elektrikai ir skydų gamintojai juo pasikliauja saugodami kabelius ir įrangą nuo perkrovų ir trumpųjų jungimų, o B tipo išjungimo kreivė užtikrina greitą reakciją į vidutinius įsijungimo sroves. Jo 16 A vardinė srovė ir 10 kA išjungimo geba daro jį tinkamą įvairioms galutinėms grandinėms gyvenamosiose, komercinėse ir lengvosios pramonės įrenginiuose.

Pagrindinės specifikacijos

• Vardinė srovė: 16 A
• Išjungimo charakteristika: B
• Polių skaičius: 3
• Vardinė įtampa (AC): 400 V
• Vardinė išjungimo geba (Icn): 10 kA
• Vardinė trumpojo jungimo išjungimo geba (Ics): 10 kA
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis
• Energijos ribojimo klasė: 3
• Gnybtų tipas: varžtiniai gnybtai
• Gnybtų talpa (standžia viela): 1 - 25 mm²
• Gnybtų talpa (lanksti viela): 1 - 16 mm²
• Apsaugos laipsnis (IP): IP20 (gnybtai)
• Standartai: IEC/EN 60898-1
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Mechaninis tarnavimo laikas: 20 000 operacijų
• Elektrinis tarnavimo laikas: 10 000 operacijų
• Perįtampio kategorija: III

Kodėl verta rinktis

PXL-B16/3 sujungia tvirtą konstrukciją su tiksliu išjungimo veikimu. Jo B tipo charakteristika užtikrina greitą atjungimą trumpojo jungimo atveju, tuo pačiu vengiant nereikalingų išjungimų esant įprastiems apkrovos svyravimams. 10 kA išjungimo geba suteikia tvirtą saugumo atsargą daugumai pastatų įrenginių, o kompaktiškas tripolis dizainas taupo vertingą vietą DIN bėgelyje. Su varžtiniais gnybtais, priimančiais platų laidininkų skerspjūvių diapazoną, montavimas yra paprastas ir patikimas.

Idealiai tinka

• Trifazių grandinių apsauga gyvenamųjų ir komercinių pastatų skirstomuosiuose skyduose
• Variklių valdymo grandinės su vidutinėmis įsijungimo srovėmis
• Apšvietimo ir kištukinių lizdų grandinės, reikalaujančios B tipo apsaugos
• Subskirstymo skydai pramoninėse aplinkose

Svarbu žinoti

Šis MCB atitinka IEC/EN 60898-1, užtikrindamas suderinamumą su standartiniais moduliniais korpusais. Jo energijos ribojimo klasė 3 reiškia, kad jis efektyviai riboja praleidžiamą energiją, apsaugodamas žemyn esančią įrangą. Įrenginys skirtas veikti aplinkos temperatūroje nuo -25 °C iki +50 °C, todėl tinka įvairiems klimatams. Visada patikrinkite vietinius reglamentus ir koordinavimą su aukštesnio lygio apsaugos įtaisais.
