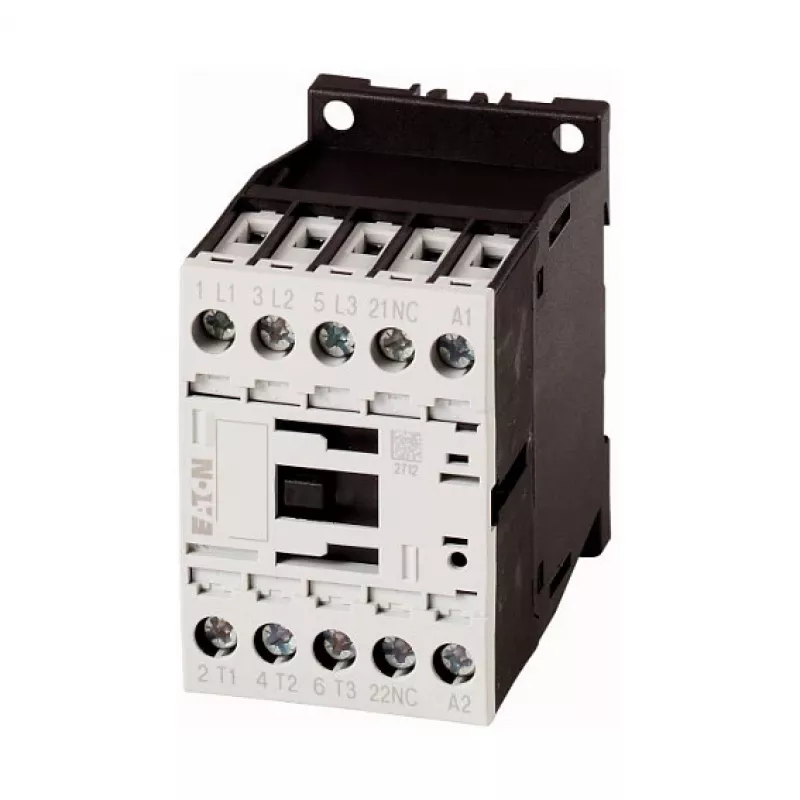

EATON Moeller DILM9-01 24 V DC 3 polių kontaktorius, 9 A, 4 kW, 1 NC pagalbinis kontaktas, varžtiniai gnybtai, DIN bėgelio montavimas

Pramoninis kontaktorius, skirtas patikimam trifazių apkrovų perjungimui iki 4 kW esant 400 V kintamajai įtampai. DILM9-01 sujungia 24 V nuolatinės srovės ritę, 3 pagrindinius polius ir įmontuotą normaliai uždarytą pagalbinį kontaktą, todėl yra universalus pasirinkimas variklių valdymui ir automatizavimo užduotims.

Privalumai

Didelė mechaninė ištvermė – 10 milijonų operacijų, o elektrinė ištvermė – 1,5 milijono ciklų AC-3 režimu užtikrina ilgą tarnavimo laiką. Kompaktiškas 45 mm plotis taupo skydo vietą, o varžtiniai gnybtai ir DIN bėgelio / varžtų montavimas supaprastina įrengimą ir priežiūrą. Įrenginys atitinka tarptautinius standartus, įskaitant IEC/EN 60947, VDE 0660, UL ir CSA.

Tinka

• Tiesioginiam mažų trifazių variklių iki 4 kW paleidimui (AC-3, 400 V)
• Varžinių apkrovų iki 22 A valdymui (AC-1, 400 V)
• Integracijai į PLC pagrįstas automatizavimo sistemas su 24 V nuolatinės srovės valdymo signalais
• Programoms, kurioms reikia normaliai uždaryto pagalbinio kontakto blokavimui ar būsenos grįžtamajam ryšiui

Pagrindinės specifikacijos

• Vardinė darbinė srovė AC-3, 400 V: 9 A
• Vardinė darbinė galia AC-3, 400 V: 4 kW
• Valdymo grandinės įtampa: 24 V nuolatinė srovė
• Pagalbiniai kontaktai: 1 NC
• Vardinė darbinė įtampa: 690 V kintamoji srovė
• Vardinė impulsinė atlaikomoji įtampa: 6 kV
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 °C iki +60 °C
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA

Rekomendacijos

Kad veiktų optimaliai, derinkite su EATON PKZM0 variklių apsaugos grandinės pertraukikliais ir DILM kontaktorių priedais. Užtikrinkite tinkamą vėdinimą ir atsižvelkite į galios sumažinimą esant aukštesnei aplinkos temperatūrai.
