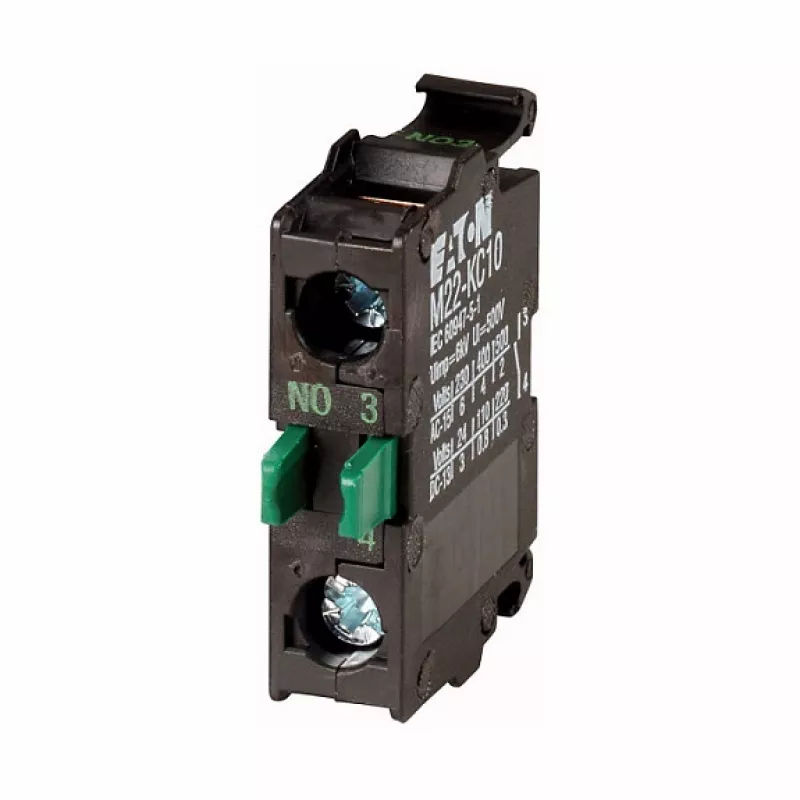

Eaton M22-KC10 Kontaktinis elementas 1NO su varžtų gnybtais, montavimas ant pagrindo 216380

Šis Eaton M22-KC10 kontaktinis elementas yra pagrindinis valdymo grandinių statybos blokas, užtikrinantis vieną paprastai atvirą kontaktą tvirtame, kompaktiškame korpuse. Sukurtas M22 serijos mygtukams, perjungikliams ir valdymo postams, jis sujungia patikrintą sidabro lydinio kontaktų technologiją su varžtų gnybtų sistema, užtikrinančia patikimą ir ilgalaikį veikimą pramoninėje aplinkoje.

Privalumai

Kontaktinis elementas užtikrina pastovų perjungimą sudėtingomis sąlygomis. Sidabro lydinio kontaktai pasižymi maža kontaktine varža ir dideliu atsparumu elektros erozijai, o varžtų gnybtai leidžia greitai ir saugiai prijungti laidus standartiniais įrankiais. Montavimas ant pagrindo supaprastina įrengimą, o IP20 gnybtų apsauga apsaugo nuo atsitiktinio prisilietimo paleidimo ir priežiūros metu.

Tinka

• Valdymo grandinėms staklėse, pakavimo linijose ir procesų automatizavime
• Pramoniniams valdymo skydams, kuriems reikia paprastai atvirų perjungimo funkcijų
• Eaton M22 serijos komandų ir signalizacijos įrenginių atnaujinimui arba priežiūrai

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 paprastai atviras (NO)
• Vardinė darbinė įtampa: 500 V AC / 250 V DC
• Vardinė darbinė srovė: 6 A esant 230 V AC (AC-15), 3 A esant 24 V DC (DC-13)
• Prijungimo tipas: Varžtų gnybtai
• Montavimo tipas: Ant pagrindo (suderinama su M22 serija)
• Gnybtų talpa: 1 × (0,5–2,5) mm² viengyslis, 2 × (0,5–1,5) mm² viengyslis; lankstus su antgaliu: 1 × (0,5–2,5) mm², 2 × (0,5–1,5) mm²
• Vardinė atsparumo impulsinei įtampai vertė (Uimp): 6000 V
• Mechaninis patvarumas: > 5 × 10⁶ operacijų
• Apsaugos laipsnis (gnybtai): IP20
• Taršos laipsnis: 3
• Darbinė temperatūra: nuo -25 iki +70 °C
• Laikymo temperatūra: nuo -40 iki +80 °C
• Standartai: IEC/EN 60947-5-1, VDE 0660
• Apsauga nuo trumpojo jungimo: saugiklis 10 A gG/gL

Rekomendacijos

Įsitikinkite, kad visi laidai priveržti rekomenduojamu sukimo momentu, o lankstūs laidininkai su atitinkamais antgaliais. Visada patikrinkite kontaktinio elemento tinkamumą jūsų konkrečiai valdymo grandinei pagal įtampą ir srovę, ir naudokite tinkamą apsaugą nuo trumpojo jungimo.
