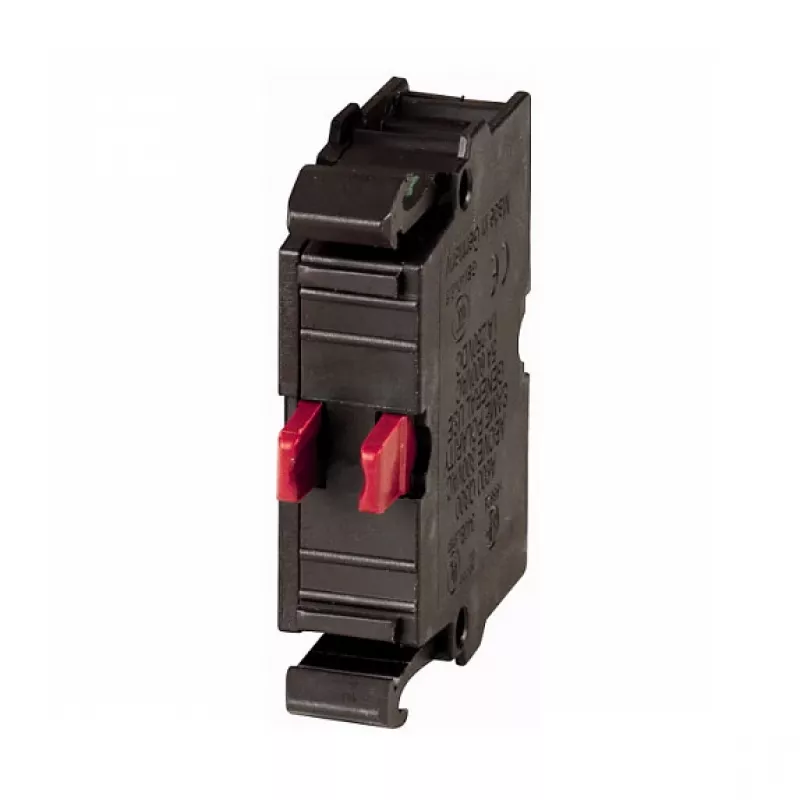

EATON M22-CK01 Kontaktinis elementas, 1 NC, priekinis montavimas, spyruoklinė gnybtų jungtis

Avarinio sustojimo grandinės, režimų perjungiklių stotys ir indikacinės lempos priklauso nuo tikslaus perjungimo už valdymo skydelio. EATON M22-CK01 kontaktinis elementas yra specialiai sukurtas M22 serijos mygtukams ir komandų aparatams, turi vieną normaliai uždarytą kontaktą ir yra montuojamas priekyje, tiesiogiai įstatant į pavaros mechanizmą. Spyruoklinė gnybtų jungtis pagreitina laidų prijungimą ir užtikrina atsparumą vibracijai.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 NC (normaliai uždarytas)
• Montavimas: priekinis montavimas, skirtas Eaton M22 įrenginiams
• Gnybtai: spyruoklinė gnybtų jungtis, laidų skerspjūvis 0,5–2,5 mm² viengyslis/daugiagyslis
• Vardinė darbinė įtampa: 500 V kintamoji / 250 V nuolatinė
• Vardinė izoliacijos įtampa: 500 V; vardinė atsparumo impulsinei įtampai vertė: 6 kV
• Vardinė darbinė srovė AC-15: 6 A (230 V); DC-13: 0,2 A (220 V)
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė temperatūra: –25 °C iki +70 °C
• Mechaninis tarnavimo laikas: > 5 milijonai operacijų; elektrinis tarnavimo laikas: > 0,5 milijono operacijų
• Standartai: IEC/EN 60947-5-1, VDE 0660 dalis 200; patvirtinimai: CE, UL, CSA

Kodėl verta rinktis

Eaton M22 serija garsėja moduliniu lankstumu ir tvirta konstrukcija. Šis kontaktinis elementas paveldi šias savybes, užtikrindamas stabilų perjungimą esant pramoninėms temperatūroms. Spyruoklinė gnybtų jungtis pašalina poreikį periodiškai priveržti, sumažindama priežiūros darbus per visą mašinos eksploatacijos laiką. Su tarptautiniais patvirtinimais, jis supaprastina skydelių surinkimą ir užtikrina jūsų įrangos atitiktį reikalavimams.

Idealiai tinka

• Avarinio sustojimo grandinėms valdymo skydeliuose ir mechanizmuose
• Būsenos grįžtamajam ryšiui indikacinėms lempoms ir PLC įėjimams
• Režimų perjungikliams variklių paleidimo stotyse
• Automatizavimo įrangai su priekyje montuojamais valdymo įrenginiais

Svarbu žinoti

Šis kontaktinis elementas skirtas daugiau nei 5 milijonams mechaninių operacijų, tačiau elektrinio tarnavimo laikas priklauso nuo perjungiamos srovės ir įtampos. Visada tinkamai sumažinkite apkrovą esant indukcinėms apkrovoms. Montuodami spyruoklinę gnybtų jungtį, ji priima iki 2,5 mm² laidus; naudokite tinkamą atsuktuvą, kad atidarytumėte gnybtą ir įkištumėte laidą, nenuimdami per daug izoliacijos. Priekinio montavimo dizainas leidžia greitai surinkti be specialių įrankių, todėl tai patogu tiek naujiems įrenginiams, tiek modernizavimui.
