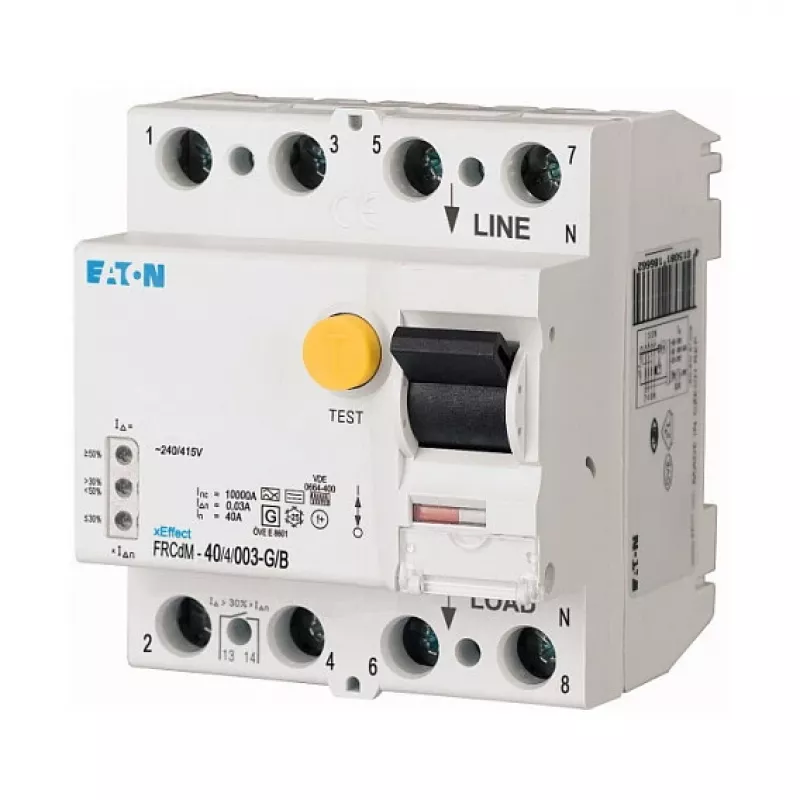

Eaton FRCDM-40/4/003-G/B Digital Type B RCD 40A 4-Pole 30mA 230/400V AC DIN Rail

Pramoninėse įmonėse ir komerciniuose pastatuose, siekiant apsaugoti personalą ir įrangą nuo nuotėkio srovių, reikalingas įrenginys, reaguojantis tiek į kintamosios, tiek į pulsuojančios nuolatinės srovės gedimus. Eaton FRCDM-40/4/003-G/B skaitmeninis nuotėkio srovės įrenginys (RCD) atitinka šį reikalavimą: vardinė srovė 40 A, keturi poliai, jautrumas 30 mA. B tipo klasifikacija užtikrina lygių nuolatinės srovės nuotėkio srovių aptikimą, todėl jis tinkamas grandinėms su dažnio keitikliais, UPS sistemomis ar įkrovimo infrastruktūra. Skaitmeninė funkcija suteikia patobulintą testavimo ir būsenos indikaciją, supaprastindama priežiūrą ir patikrą.

Pagrindinės specifikacijos

• Vardinė srovė: 40 A
• Polių skaičius: 4
• Vardinė nuotėkio srovė: 30 mA
• RCD tipas: B (jautrus visoms srovėms)
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Atsparumas trumpojo jungimo srovei: 10 kA
• Vardinė impulsinė įtampa: 4 kV
• Montavimas: DIN bėgelis
• Modulio plotis: 4 moduliai (apie 70 mm)
• Gnybtų skerspjūvis: 1,5–35 mm²
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (su korpusu)
• Darbinė temperatūra: nuo -25 iki +60 °C
• Standartai: IEC/EN 61008-1, VDE 0664 dalis 10
• Elektrinis patvarumas: >10 000 ciklų
• Mechaninis patvarumas: >20 000 ciklų
• Atsparumas viršsrovėms: 3 kA (8/20 µs)

Kodėl verta rinktis

B tipo jautrumas aptinka nuotėkio sroves, kurių standartiniai AC ar A tipo įrenginiai nepastebi, sumažindamas neaptiktų gedimų riziką šiuolaikinėse elektros instaliacijose. Skaitmeninė būsenos indikacija ir testavimo funkcija supaprastina įprastinius patikrinimus, o tvirta konstrukcija ir platus temperatūrų diapazonas užtikrina patikimą veikimą sudėtingomis sąlygomis. Atitiktis tarptautiniams standartams suteikia pasitikėjimo saugumu ir veikimu.

Idealiai tinka

• Apsaugai grandinių, maitinančių dažnio keitiklius ir pavaras
• Elektromobilių įkrovimo stotelėms ir fotovoltinėms sistemoms
• UPS sistemoms ir duomenų centrams
• Pramoninei įrangai su trifazėmis apkrovomis
• Komerciniams pastatams su mišriomis elektros apkrovomis

Svarbu žinoti

Įrenginys montuojamas ant standartinio 35 mm DIN bėgelio ir užima keturių modulių plotį. Gnybtai tinka laidams nuo 1,5 iki 35 mm² (vientisiems arba suvytiems). Siekiant didesnės apsaugos, montuokite korpuse, kad pasiektumėte IP40. Prieš montuodami visada įsitikinkite, kad įrenginys atitinka vietinius reglamentus ir sistemos projektą.
